定制硅胶密封件3D打印复制模具

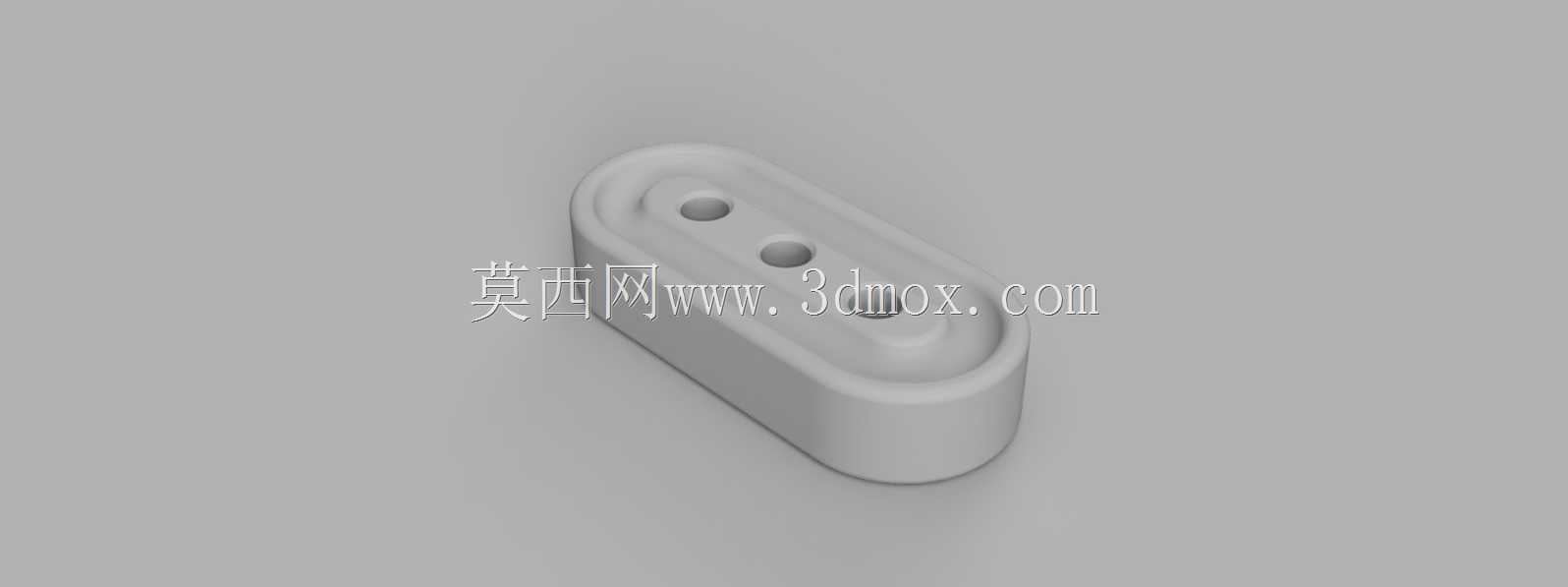

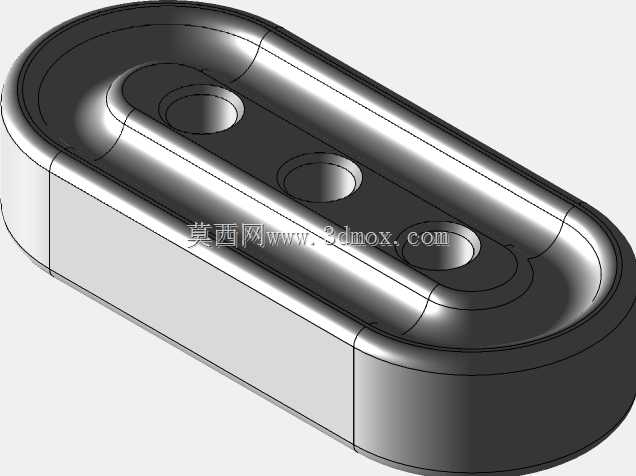

在小批量定制密封件的生产场景中，传统开模成本高、周期长的痛点一直困扰着研发阶段的产品验证与小批量交付环节，这款针对硅胶密封件复制设计的3D打印模具，恰好填补了快速制模领域的细分需求缺口。从实际使用场景来看，该模具主要服务于消费电子防水密封、小型气动元件密封、通讯设备接口密封等领域的小批量试制环节，当研发阶段需要几十到上百件定制截面的硅胶密封件时，无需投入数千元的钢模开模成本，通过SLA工艺打印该模具后，即可完成真空注型或者常压浇注的硅胶复制作业，大幅缩短样件交付周期。

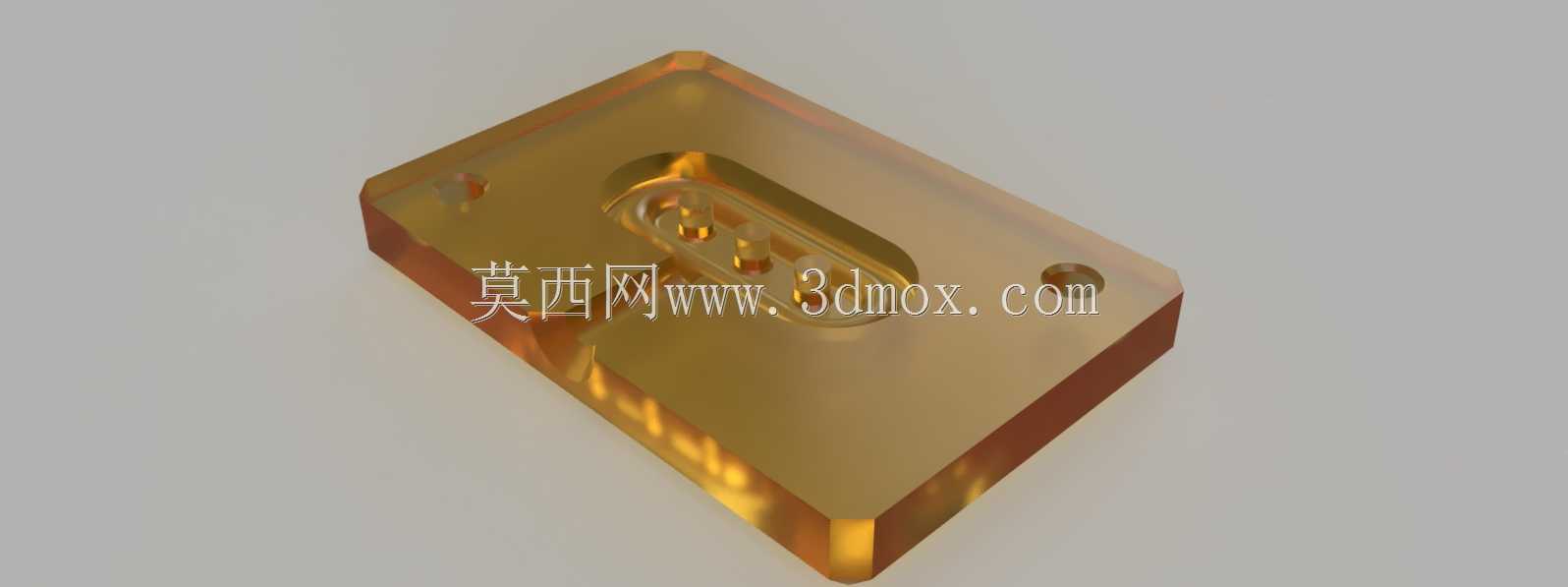

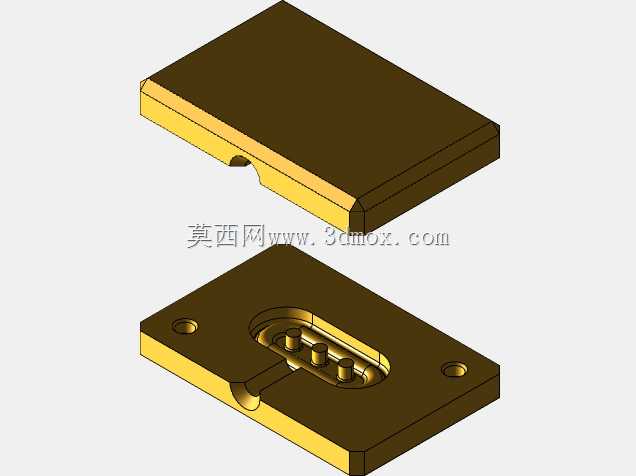

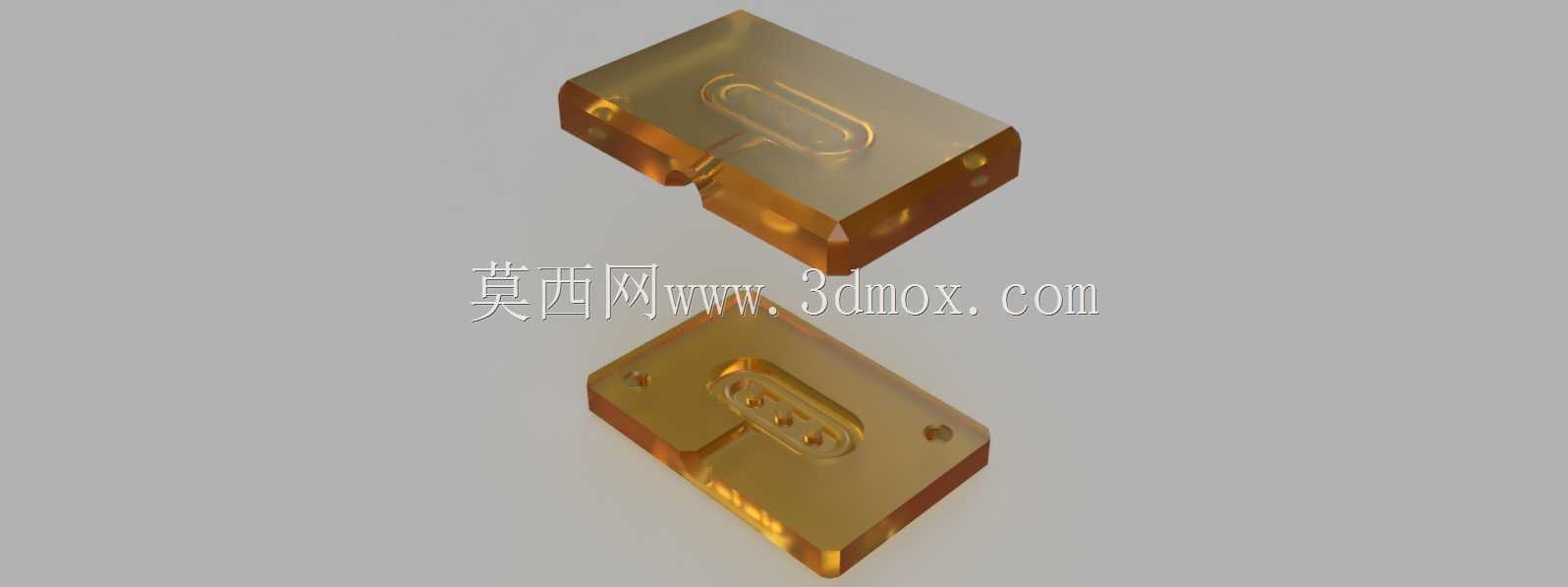

从功能特性来看，该模具采用上下对合的分体式结构，上模与下模分别加工出对应密封件的型腔轮廓，合模后形成的封闭腔体完全匹配目标密封件的截面形状与尺寸公差，模具边角处设计有定位凸台与对应凹槽，合模时无需额外辅助定位治具即可保证上下模型腔的同轴度，避免错模导致的密封件飞边超差问题。模具本体上预留的小型排气槽分布在型腔的末端位置，浇注硅胶时型腔内的空气可顺着排气槽自然排出，不会在密封件表面形成气泡或缺料缺陷，无需后续额外的补修工序。

设计思路上，该模具充分考虑了SLA打印工艺的成型特性，所有型腔边角均做了0.2mm的圆角过渡，避免打印过程中出现尖角处的层厚堆积缺陷，同时也能降低硅胶脱模时的拉扯阻力，防止成型后的软质硅胶密封件在脱模过程中出现撕裂。模具的分型面选择在密封件截面的最大轮廓处，既保证了开模时密封件可以顺利脱出，也能最大程度减少合模缝在密封件工作面上的残留，不会影响密封件的实际密封性能。针对透明树脂打印的材料特性，模具型腔表面做了0.1mm的抛光余量预留，打印完成后经过简单的表面打磨抛光，即可达到Ra1.6的表面粗糙度，复制出的硅胶密封件表面无需额外处理即可满足装配要求。

从安装与使用边界来看，该模具整体外形为规整的长方体结构，长宽尺寸控制在100mm以内，厚度方向上下模合计不超过40mm，既可以适配常规桌面级SLA打印机的成型平台尺寸，打印时无需拆分模型，也能适配常规的小型真空注型机的腔体尺寸，使用时直接将合模后的模具放置在注型机工作台上即可完成浇注作业。模具上未设计额外的安装孔位，常压浇注时直接通过重物压合上下模即可完成密封，真空注型时可通过耐高温胶带缠绕模具外侧实现锁模，无需额外的模架配套，进一步降低了使用成本。日常使用时，该模具可耐受最高80℃的硅胶固化温度，满足常规缩合型、加成型硅胶的固化温度要求，单次打印可完成20-30次的复制作业，足够覆盖研发阶段的样件验证与小批量试产需求。

在实际工程应用中，这类3D打印模具的优势还体现在设计迭代的灵活性上，当密封件的截面尺寸需要微调时，仅需修改三维模型的型腔参数，重新打印一套模具的时间不超过4小时，远快于传统钢模的修改周期，非常适合通讯类产品研发阶段快速迭代的密封件验证需求。模具的浇口位置设计在型腔的一端，采用扇形浇口结构，浇注时硅胶可以平稳填充整个型腔，不会产生喷射纹或者卷气问题，浇口残留的料把仅需简单的手工修剪即可去除，不会影响密封件的装配尺寸。上下模的合模间隙控制在0.05mm以内，既保证合模时不会出现溢料问题，也不会因为间隙过小导致开模困难，针对软质硅胶的成型特性，模具型腔的脱模斜度设置为1.5度，在不影响密封件尺寸精度的前提下，最大程度降低脱模阻力。
