婴儿机器人气动驱动手臂结构设计

　　这款气动驱动的仿生手臂结构，主要面向陪护类仿生机器人的上肢执行端设计，适配婴幼儿陪护场景下的轻柔交互需求，区别于工业重载机械臂的高刚性高负载设计逻辑，整个结构从驱动源选型到运动副间隙控制，都围绕低冲击、小负载、高柔顺性的核心要求展开。从实际应用场景来看，这类手臂结构需要完成拿取轻质安抚物件、轻柔触碰互动、辅助完成简单陪护动作等任务，末端负载设计控制在500g以内，避免动作过程中因输出力过大造成磕碰风险，气动驱动的固有柔顺特性刚好匹配这类场景的力控需求，相比电机直驱的刚性结构，气动回路的可压缩性能够在碰到障碍物时自然卸力，不需要额外加装复杂的力反馈传感器就能实现基础的安全交互。

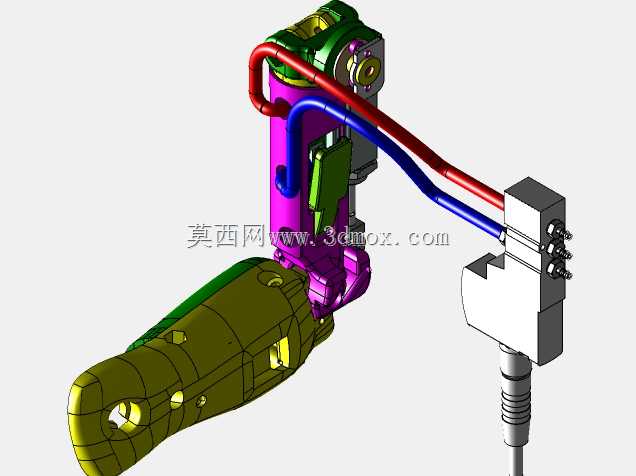

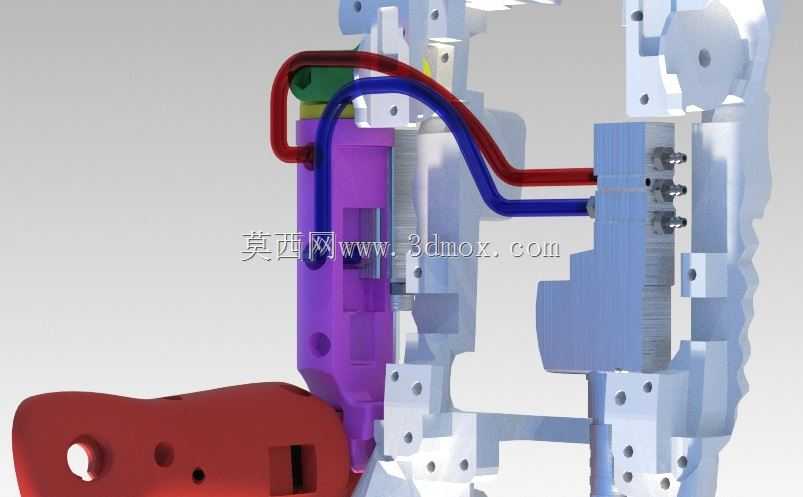

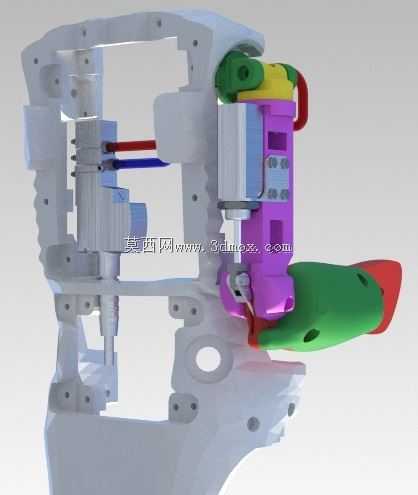

　　从结构设计思路来看，整个手臂的关节驱动采用内置气路布局，红蓝管路分别对应正压进气与负压回气路径，管路沿着手臂结构件的内侧走线槽布置，避免运动过程中管路与周边结构产生拖拽干涉，关节处的旋转副采用自润滑工程塑料衬套，配合小间隙配合公差，既保证旋转过程的顺滑度，又能控制关节的径向窜动量在0.1mm以内，保证动作重复定位精度满足陪护场景的使用要求。结构的安装边界方面，手臂基座端采用标准化的法兰连接接口，法兰面预留4个M3的安装螺孔，孔位分布圆直径为42mm，能够直接适配多数小型仿生机器人的肩部关节输出端，不需要额外设计转接板；整个手臂展开后的最大外伸尺寸为186mm，折叠收纳状态下的最小轮廓尺寸为92mm76mm48mm，能够适配小型仿生机器人的整体外形尺寸要求，不会出现结构外凸过多导致的重心偏移问题。

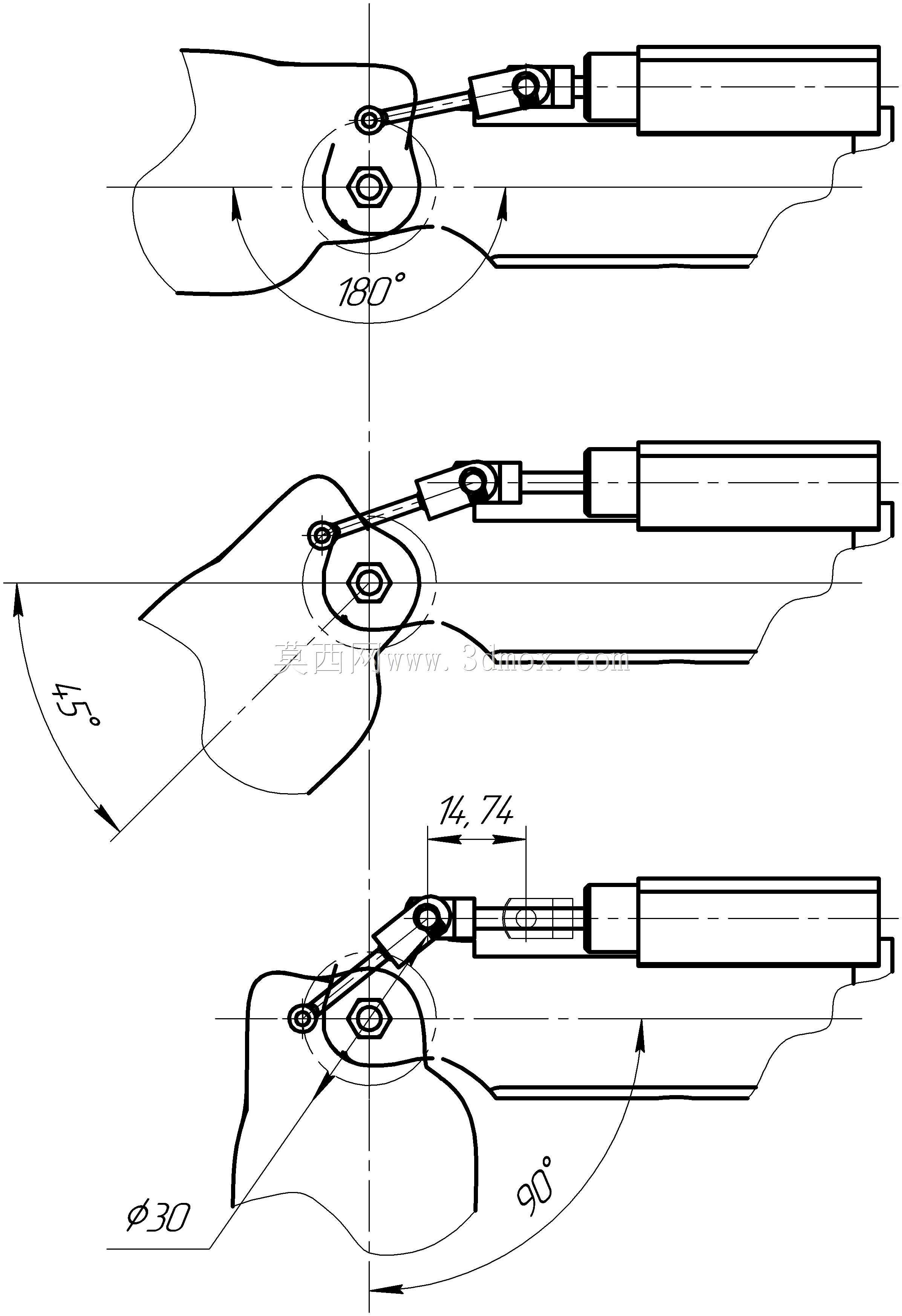

　　功能特性上，腕部关节设计了15度的被动柔顺偏转余量，当末端接触到柔性物体比如婴幼儿皮肤、布艺安抚玩具时，能够通过被动结构产生微小偏转，进一步降低接触冲击力；手指部分的开合行程设计为32mm，能够适配多数常见的轻质陪护物件的抓取尺寸，夹指内侧预留了贴装软质防滑垫的安装槽，不需要额外修改结构就能加装硅胶防滑层，提升抓取稳定性。整个结构的受力件采用轻量化设计，非受力位置做了均匀的减重槽处理，整体结构重量控制在128g以内，降低肩部关节的负载压力，同时气路接口统一布置在基座端的后侧，所有气路接头都采用快插式标准接口，装配维护时不需要拆解手臂主体结构就能完成气路的插拔更换。

　　在运动逻辑匹配上，各个关节的驱动气腔做了容积优化，单关节动作的响应时间控制在0.2s以内，配合气动比例阀能够实现动作速度的平滑调节，避免动作过快产生的突兀感，适配陪护场景下的慢节奏交互需求；结构件的棱角位置都做了R2以上的圆角处理，所有外露的结构边缘都没有尖锐棱角，从结构本身规避交互过程中的划伤风险。从安装调试的角度来看，整个手臂的装配采用模块化设计，各个关节组件都可以单独拆解更换，关节处的密封件采用标准O型圈，磨损后可以直接替换标准件，不需要定制专用密封配件，降低后期维护成本；气路的走向在结构设计时就做了防折弯处理，关节活动范围内的管路弯曲半径都大于管路直径的5倍，避免长期运动过程中管路出现折瘪导致气路不通的问题。
