弹塑性铰链桁架式空间铰接梁结构

　　这类弹塑性铰链梁结构，最初是在电力变压器配套的户外支撑构件迭代中接触到的，当时要解决的是传统刚性桁架在极端温差、地基微沉降工况下的应力集中问题，常规焊接式桁架在西北戈壁的户外变电站运行三到五年后，节点位置经常出现焊缝开裂，尤其是昼夜温差超过四十度的区域，杆件热胀冷缩带来的内应力没法释放，加上部分站点地基存在季节性冻胀，刚性连接的节点很容易达到疲劳极限。

　　做这个结构的三维建模时，最先要敲定的是铰接节点的转动阈值，弹塑性铰链的核心不是完全无约束的铰接，而是在小变形范围内提供足够的结构刚度，保证整体桁架的形位精度满足上部承载要求，当外载荷或者变形量超过设计阈值时，铰链位置可以通过接触面的弹塑性形变吸收能量，避免杆件或者节点发生脆性断裂。建模过程中先搭建单组三角桁架的基准线框，每根杆件的长度根据安装边界的净空要求做适配，比如户外变压器周边的支撑结构，要避开高压引线的安全距离，杆件的排布不能进入带电设备的安全净空区，横向杆件的间距要满足后期运维人员攀爬检修的步距要求，同时还要兼顾风载荷下的结构自振频率，避免和当地常见的阵风频率产生共振。

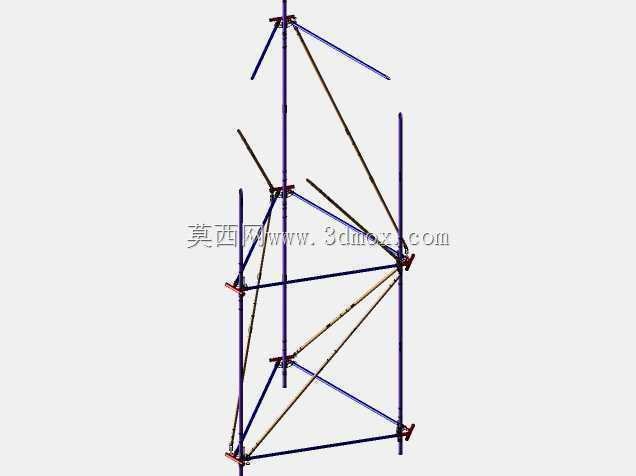

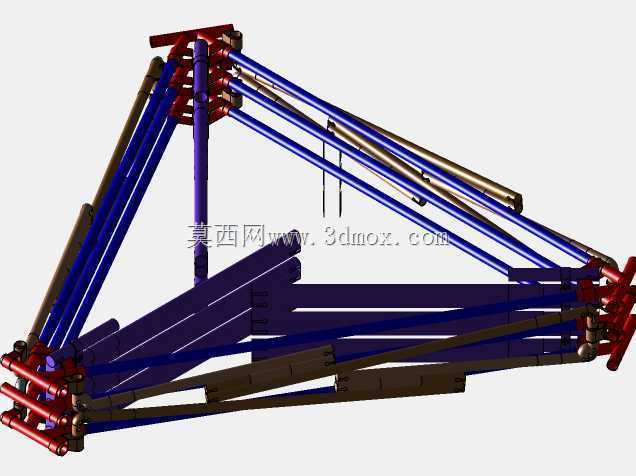

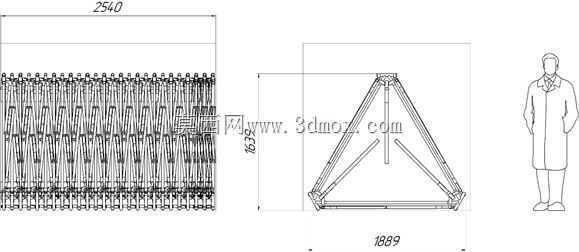

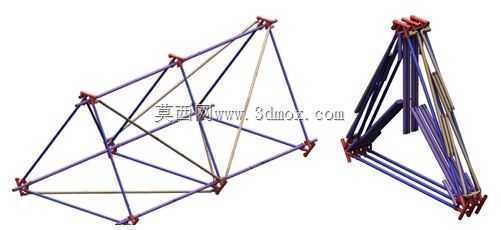

　　节点部分的设计是整个结构的核心，每个铰接点的销轴和连接耳片都做了等强度匹配，耳片的开孔位置做了局部加厚处理，销轴和孔壁之间预留了合理的配合间隙，既保证转动时没有卡滞，又不会因为间隙过大导致整体结构的初始刚度不足。实际应用中，这类铰接梁除了变压器周边的支撑场景，还可以用在临时搭建的大跨度承载支架、可折叠的工程作业支撑结构上，折叠状态下两组桁架可以绕端部铰链收拢，运输时的占用空间不到展开状态的三分之一，非常适合应急抢修场景下的快速部署。

　　建模时要特别注意安装边界的约束条件，底部的连接支座要和现场的预埋钢板尺寸匹配，支座上的螺栓孔位要对齐预埋螺栓的排布间距，顶部的承载面要做防滑处理，和上部被支撑构件的连接位置预留调整垫片的安装空间，方便现场安装时微调水平度。杆件的截面选择要兼顾强度和重量，采用空心薄壁杆件的话，在相同截面积下回转半径更大，压杆稳定的表现更好，同时整体重量更轻，现场安装时不需要大型吊装设备，两到三个作业人员就可以完成展开和固定。

　　在做运动仿真验证的时候，要模拟收拢和展开的全行程，检查每根杆件在运动过程中有没有干涉，尤其是铰链位置的耳片和杆件端部，在最大转动角度下不能出现碰撞，弹塑性阻尼件的安装位置要预留足够的操作空间，方便后期维护更换。实际工况下，这类结构承受的载荷除了上部设备的静载荷，还要考虑覆冰载荷、风载荷以及偶然的冲击载荷，弹塑性铰链的存在可以让整个结构在过载情况下产生可控的形变，不会像刚性桁架那样瞬间发生垮塌，给运维人员留出足够的应急处置时间。

　　和传统的刚性焊接桁架比，这种带弹塑性铰链的梁结构生产时的焊接工作量更小，大部分杆件和节点都可以做成标准化的模块，现场只需要通过销轴组装，不需要现场焊接作业，在电力施工这种对动火作业有严格管控的场景下，安装效率可以提升六成以上，而且后期如果某根杆件出现损伤，只需要单独更换对应的杆件，不需要整体切割重做，维护成本低很多。建模过程中还要考虑加工工艺的可行性，耳片的折弯角度、杆件的下料长度都要标注清楚公差，销轴的表面硬度要做适配处理，避免反复转动过程中出现过度磨损，影响结构的使用寿命。
