椭圆形管道优化结构设计方案

在流体输送、通风换热、特种管路布设的工程场景中，常规圆形管道往往受限于安装空间、流场分布要求、结构受力特性，无法满足特定工况的使用需求，椭圆形截面管道的优化设计正是针对这类痛点展开。从实际工程落地的角度看，这类异形管路常应用在空间受限的设备内部流道、汽车进气系统异形段、换热设备的非对称流道、建筑通风的扁形管路布设场景中，相比等截面积的圆管，椭圆管可以在单一方向上压缩安装高度，适配狭窄的布设空间，同时通过截面曲率的优化调整，改善管内流体的流速分布，降低局部涡流带来的阻力损失与结构振动。

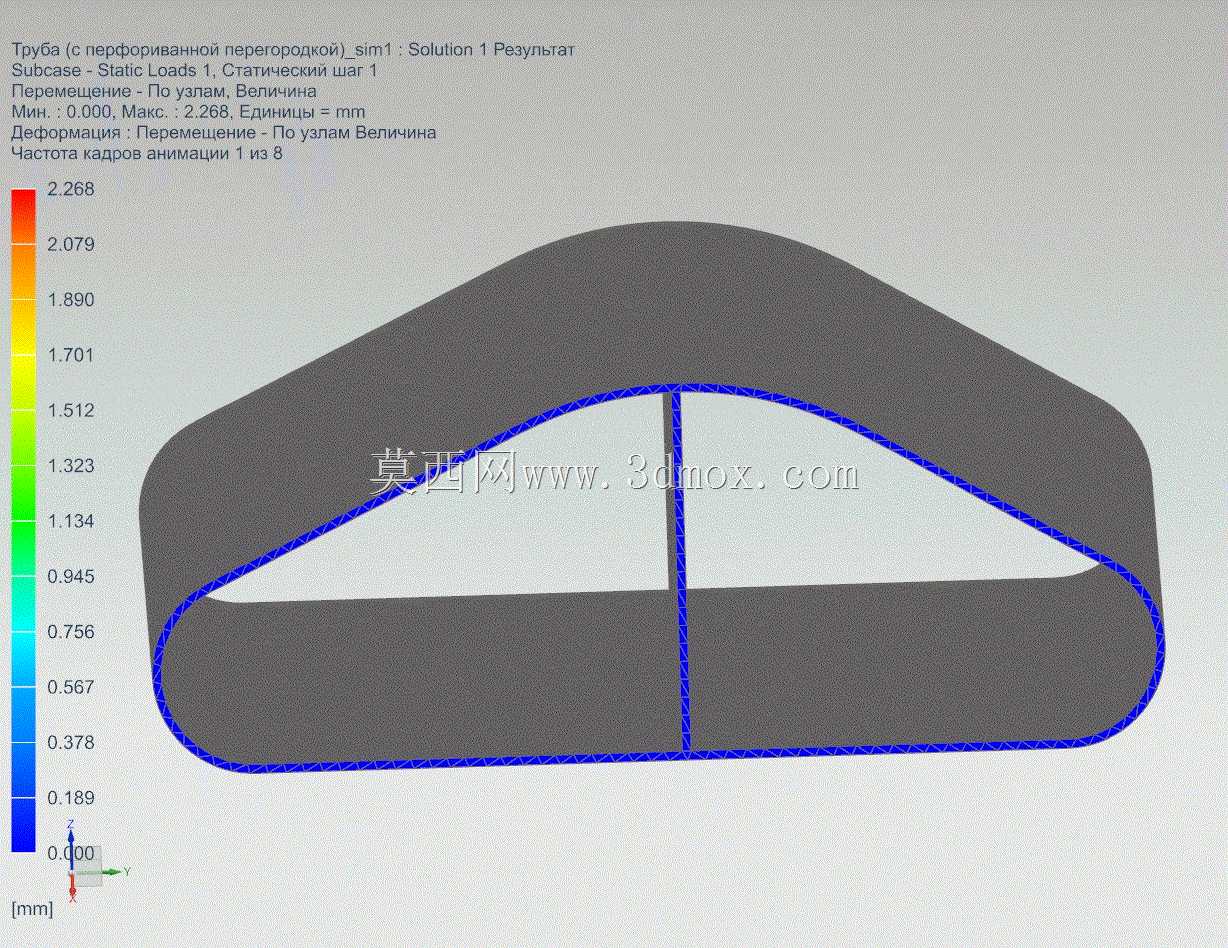

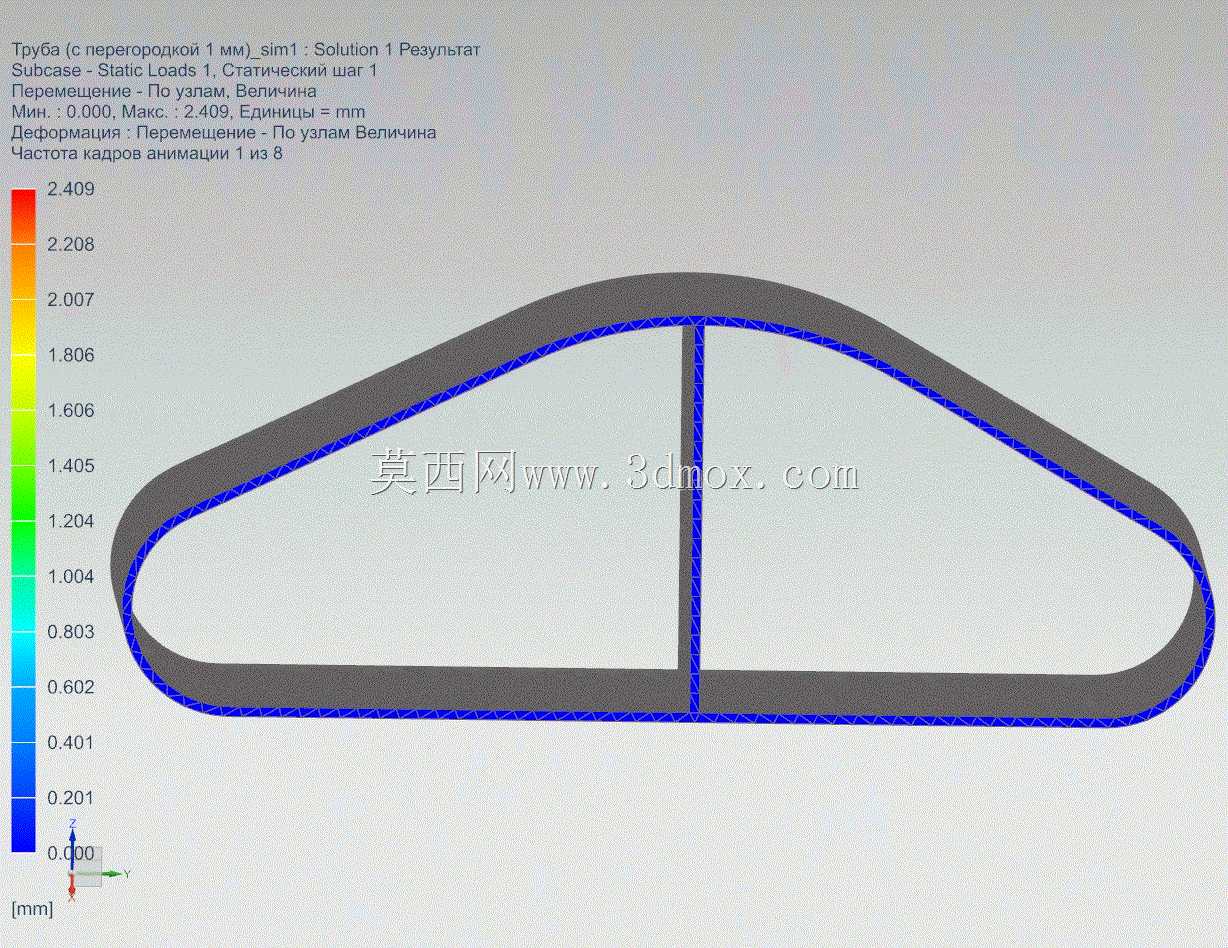

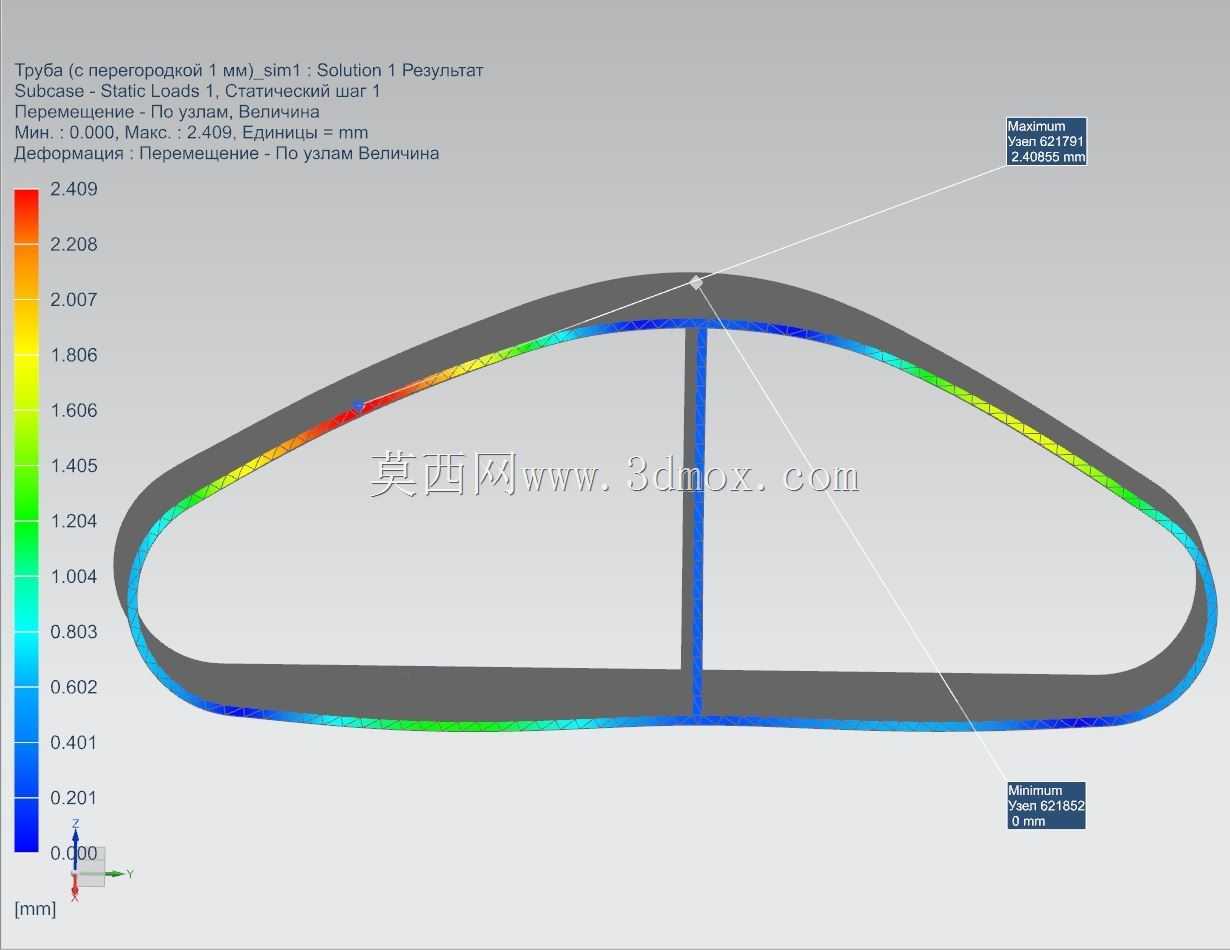

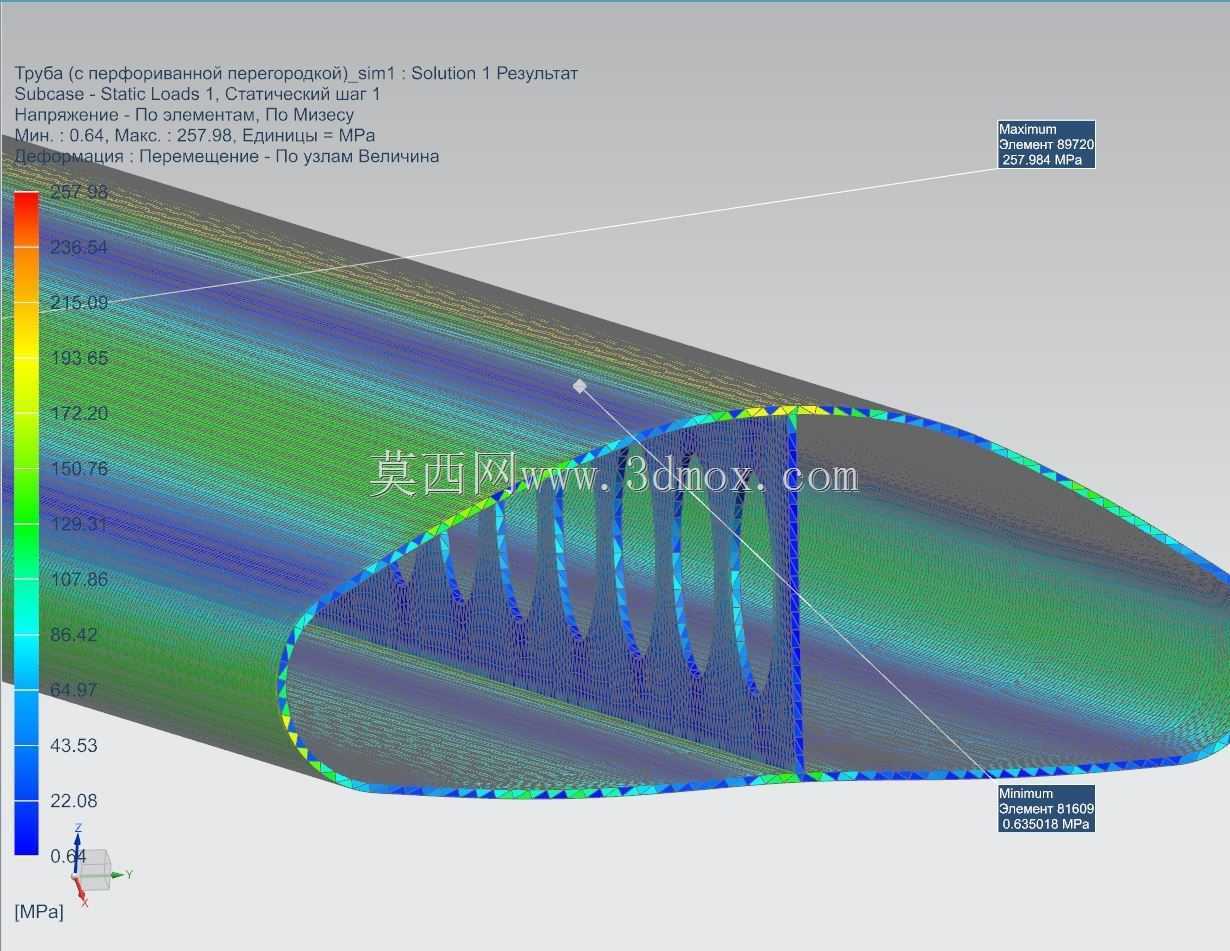

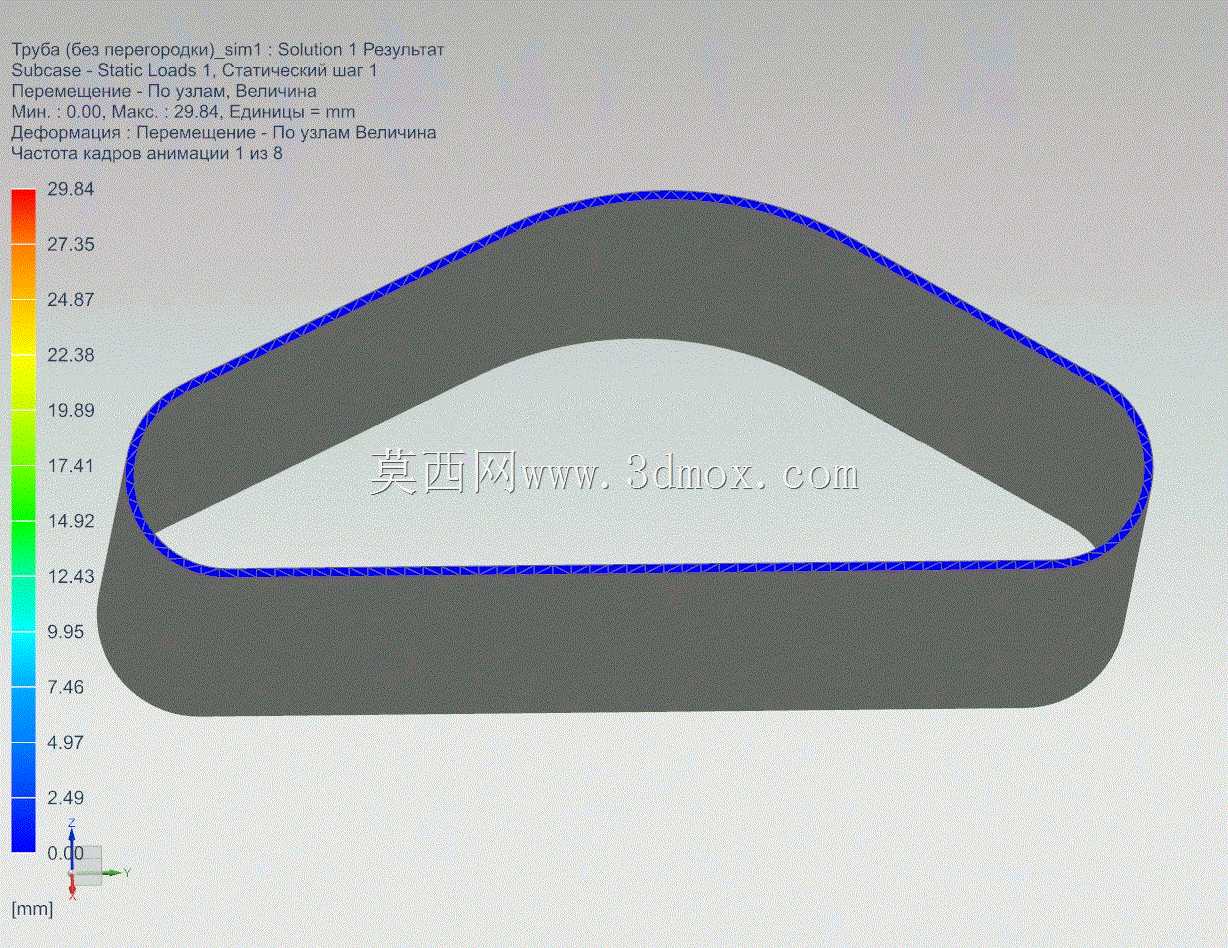

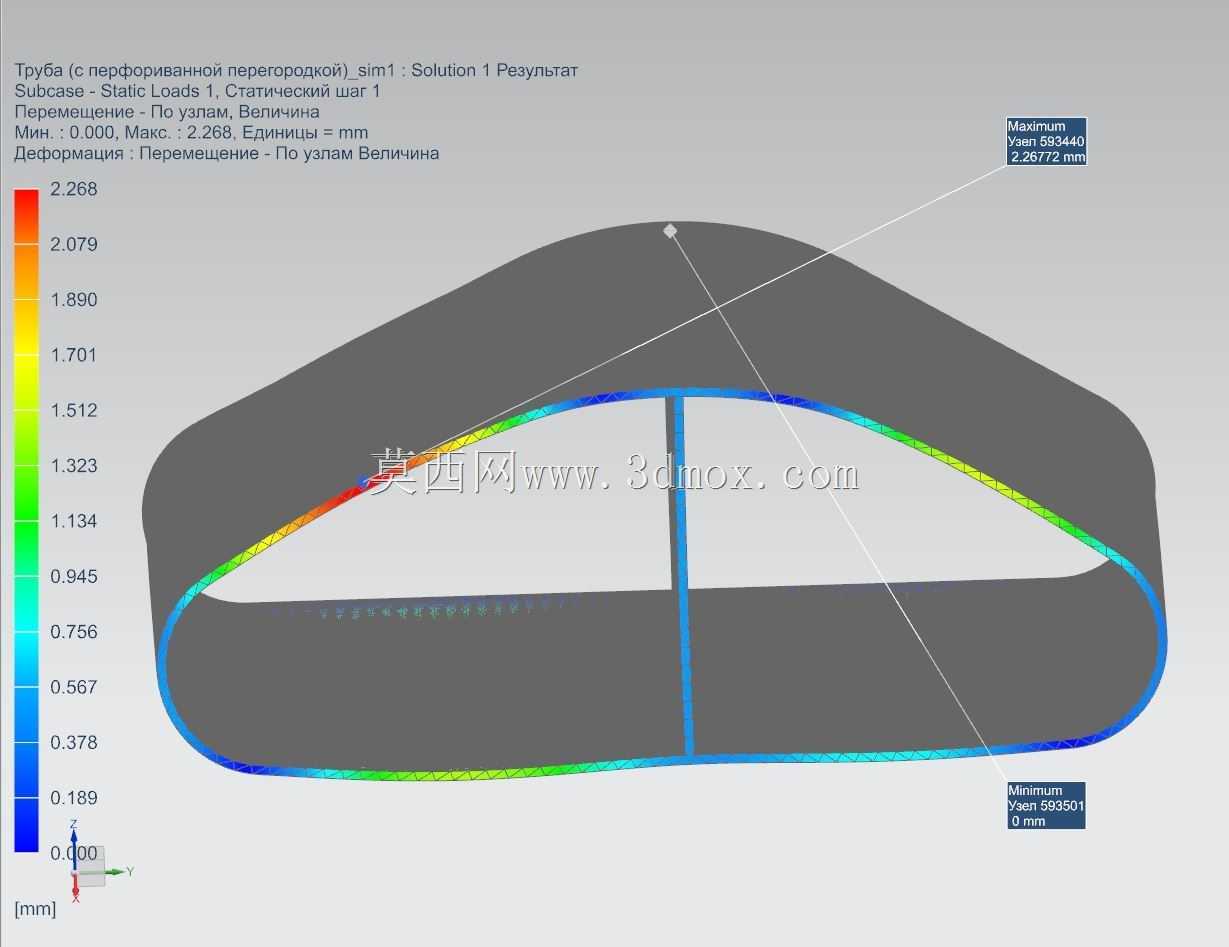

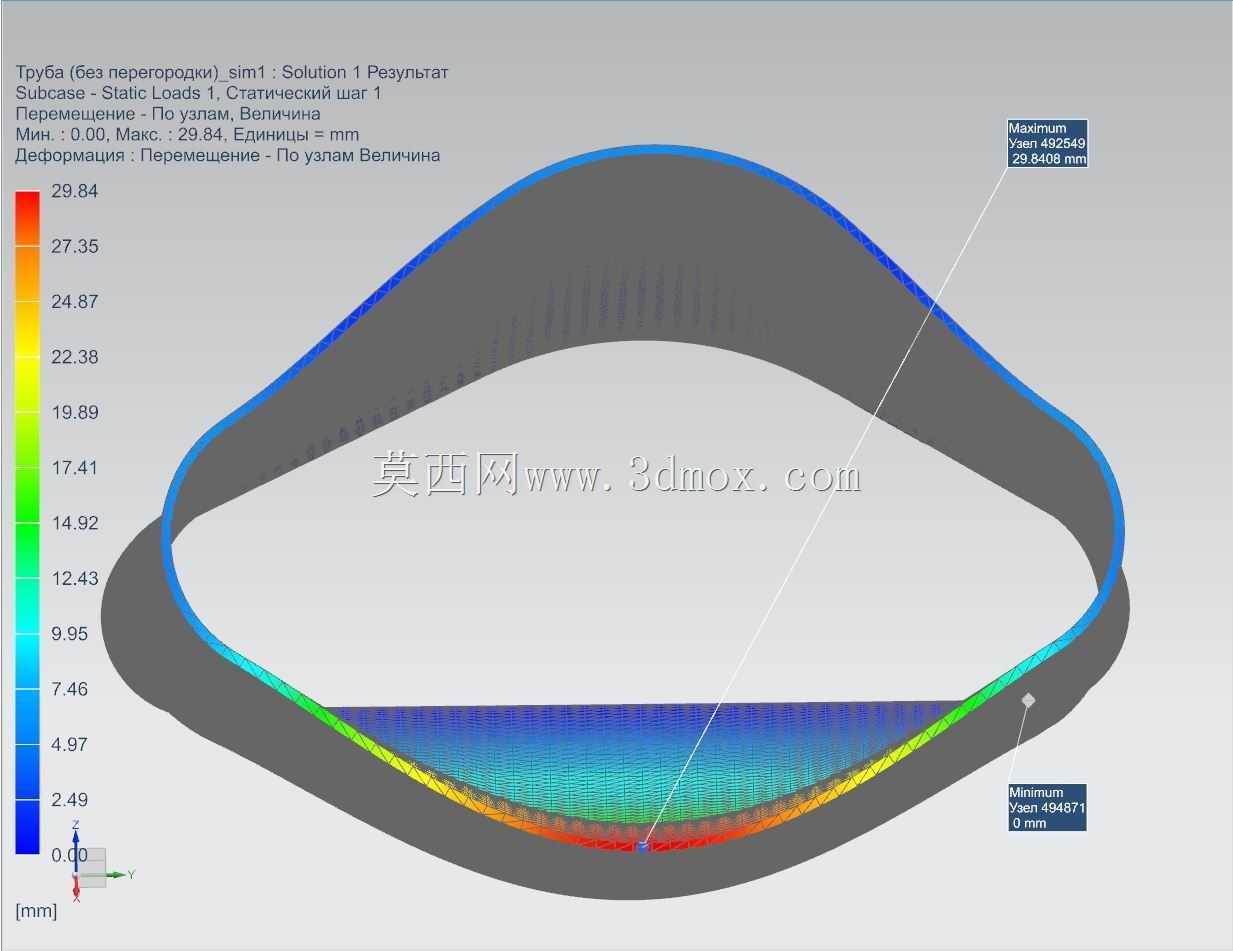

本次设计的椭圆管结构，核心围绕截面轮廓的曲率过渡、管壁受力均匀性两个核心维度展开优化。在设计过程中，首先结合实际安装边界的约束条件，确定椭圆截面的长轴与短轴比例，避免比例过大导致管壁局部刚度不足的问题；同时对管壁的厚度分布做了差异化调整，在仿真结果显示应力集中、变形量较大的下弧段区域，做了平滑的厚度过渡强化，既保证整体结构的强度刚度满足工况载荷要求，又不会过度增加整体重量。从仿真云图的结果可以看到，优化后的结构最大变形量控制在合理区间内，应力分布沿管壁周向过渡平滑，没有出现明显的应力突变区域，避免了长期承压运行下的疲劳失效风险。

在安装适配性上，该椭圆管的两端接口做了标准化的连接过渡设计，可以直接对接常规的圆形管路法兰，不需要额外定制异形转接件，降低现场安装的适配成本。管身的整体轮廓做了顺滑的曲率过渡，没有急剧的折角区域，既可以减少流体流经时的局部阻力，也能避免加工过程中出现弯折应力残留。针对不同的工况需求，设计中预留了三种结构变体，分别适配不同承压等级、不同安装空间的场景：高承压变体适当增加了管壁整体厚度，调整了椭圆截面的轴比，降低截面的扁平度提升承压能力；紧凑安装变体进一步压缩短轴方向的尺寸，适配高度方向空间极度受限的布设场景；低阻变体优化了内壁的曲率过渡，进一步降低管内流体的沿程阻力，适配大流量通风、低阻力输送的工况需求。

从加工可行性角度看，优化后的椭圆管轮廓没有超出常规弯管、滚压成型的加工能力范围，不需要特殊的定制模具即可完成生产，管壁的厚度变化采用渐变过渡设计，不会出现壁厚突变导致的加工缺陷。在实际选型使用时，可根据具体的管路压力、流量参数、安装空间尺寸，选择对应的结构变体，也可在现有模型基础上调整长短短轴参数、壁厚参数，快速适配不同的工程需求，无需从零开始完成截面设计与仿真验证，大幅缩短结构设计的周期。
