趣味卡通趴卧小人造型3D打印测试摆件

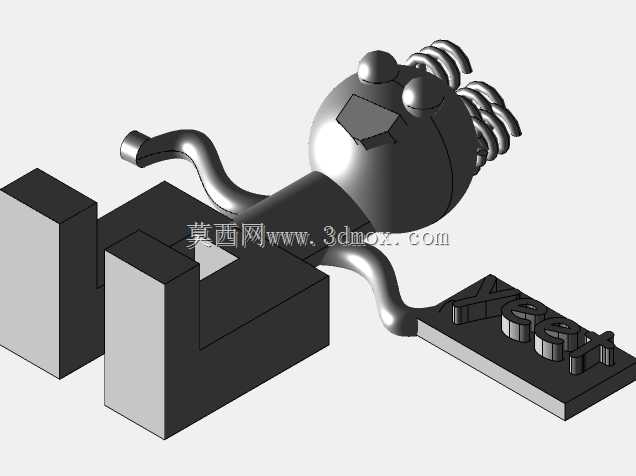

　　整个模型采用一体化无支撑设计思路，拆分来看包含三个核心功能验证区：左侧的阶梯凸台结构，设置了0.2mm到2mm不等的壁厚梯度，还有垂直立面、45度斜面、直角棱边等不同几何特征，打印时可以直观观察不同壁厚下的出丝均匀度，垂直面有没有出现层纹错位，斜面有没有因为冷却不足导致的坠丝，直角位置有没有因为挤出量偏差出现的圆角缺料；中间的卡通小人造型，头部做了两个半球形凸点、弧形卷发条结构，手臂是大曲率的悬空弯臂，躯干是圆柱过渡曲面，这些曲面和悬空结构可以测试打印机的小角度悬空打印能力，不需要额外加支撑就能成型的话，说明喷头冷却风扇转速、打印温度、悬空打印速度的参数匹配度达标，半球形凸点的表面光滑度也能反映耗材的塑化效果，如果凸点表面有麻点或者凹坑，就说明温度过高或者挤出压力不稳定；右侧的立体字母铭牌区域，做了凸起的反向立体字，字母的边角间隙最小处只有0.8mm，刚好可以测试打印机的小尺寸细节还原能力，要是字母边角清晰没有糊边，说明回抽参数设置合理，没有出现拉丝溢料的问题。做FDM熔融沉积3D打印的从业者大多有过类似经历：新换的PLA耗材批次流动性不稳定、喷头刚做完拆洗重装、热床调平后需要验证全平台打印精度，这时候直接打印尺寸偏大、结构复杂的成品件，往往打到一半出现翘边、层间剥离、细节缺失，既耗耗材又耽误工时，这类造型件最初的设计初衷就是作为打印前的验证载体，而非单纯的装饰摆件。

　　从安装摆放的边界尺寸来看，整个模型的长宽高控制在120mm60mm40mm以内，刚好适配绝大多数桌面级FDM打印机的最小打印幅面，不需要拆分打印，底部做了0.3mm的加厚平底，和热床的接触面积足够，不需要额外涂固体胶或者贴美纹纸就能牢牢附着，打印全程不需要人工干预，总打印时长控制在40分钟到1小时之间，耗材用量不到15g，哪怕打印失败也不会造成过多的耗材浪费。除了作为3D打印机的测试件使用，这个造型本身的趣味属性也让它可以作为桌面装饰小摆件，趴卧的姿态搭配yeet字母的网络流行梗元素，打印完成后去掉底部的轻微毛边，不需要额外打磨抛光就能直接摆放，也可以作为手办制作的原型件，后续通过翻模制作树脂或者软胶材质的复制品。

　　在建模过程中特意规避了容易导致打印失败的锐角倒扣结构，所有曲面过渡都做了R0.5以上的圆角处理，既减少了打印时的应力集中，避免冷却过程中出现开裂，也让最终的成型件触感更顺滑，没有尖锐的边角。很多3D打印爱好者在调试新机器或者更换新耗材时，往往会选择打印标准的温度塔、 retraction测试件，但这类纯功能件外观单调，打印完成后没有留存价值，这个造型件把所有需要测试的功能结构整合到趣味造型里，测试完成后还能作为小摆件留存，兼顾了功能验证和装饰属性。

　　从结构设计的细节来看，小人的手臂悬空长度控制在15mm以内，悬空角度大于30度，符合FDM打印无支撑成型的角度要求，不会因为悬臂过长导致下垂；头部的卷发条结构做了0.2mm的加厚处理，避免打印时因为结构过细出现断丝；左侧阶梯块的每层高度差和常用的0.2mm打印层高匹配，可以直接数层数来验证Z轴的步进精度，如果阶梯的高度差均匀，说明Z轴的皮带张紧度、步进电机电流参数正常；右侧字母的深度设置为1.5mm，既保证了立体效果，又不会因为刻度过深导致底部积料。实际打印测试时，用普通PLA耗材，设置200度喷头温度、60度热床温度、50mm/s的打印速度，就能得到完整的成型件，要是用PETG耗材，只需要把喷头温度调整到230度，热床温度调整到80度，适当降低悬空部分的打印速度到30mm/s，也能顺利成型，不需要对模型本身做任何修改。
