FRC赛事练习底盘变速箱密封隔板结构

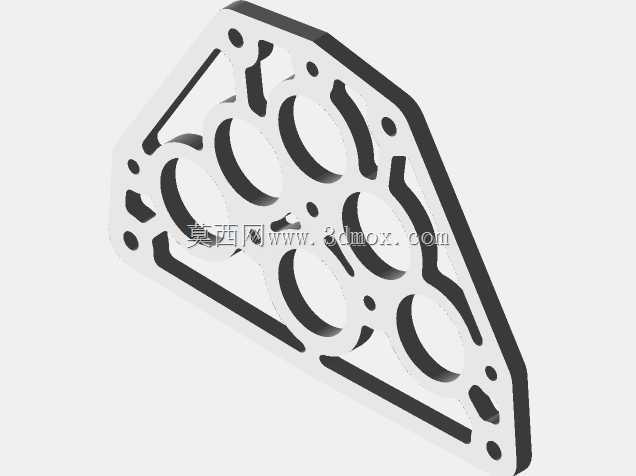

　　在青少年机器人竞赛的底盘传动系统搭建中，变速箱的密封与结构支撑件往往是容易被新手忽略、却直接影响传动稳定性的核心零件，本次涉及的隔板结构，正是针对FRC练习底盘休赛期迭代测试场景设计的专用支撑密封件。日常备赛训练里，不少队伍会在休赛期反复测试不同齿比的传动组合，频繁拆解变速箱更换齿轮，传统的一体式变速箱壳体拆装效率低，反复拆装后结合面容易出现密封失效，润滑脂渗漏到驱动轮或者电控模块区域的问题，轻则污染赛场地面被判违规，重则导致轮组打滑、电路短路，直接影响训练与比赛节奏。这款隔板的设计思路，就是从快速拆装、多档位齿比兼容、密封可靠性三个核心需求出发，将变速箱的腔体分隔、齿轮轴支撑、壳体结合密封三个功能整合在单片板式结构上，替代传统多片拼接的隔层结构，减少装配时的零件对齐工作量。从结构细节来看，板体采用不规则多边形轮廓，完全匹配练习底盘变速箱的安装腔体边界，所有外轮廓边都做了适配壳体卡槽的止口设计，装配时不需要额外打密封胶，直接卡入壳体预留的槽位就能实现径向密封，避免润滑脂从板体与壳体的缝隙渗漏。板面上的七个大尺寸圆形开孔，是对应不同齿比组合下的齿轮轴避让与支撑位，休赛期测试时，不管是更换大模数直齿提升起步扭矩，还是换小模数斜齿降低传动噪音，都不需要更换隔板，只需要调整轴的安装位置就能适配，开孔边缘做了0.8mm的凸起翻边，一方面可以提升板体的整体结构强度，避免底盘受到撞击时隔板变形卡滞齿轮，另一方面翻边可以贴合齿轮端面，限制齿轮的轴向窜动量，不需要额外加装轴套就能控制齿轮啮合的侧隙在合理范围，减少传动过程中的打齿异响。

　　板体上分布的多个小圆孔，一半是壳体连接螺丝的过孔，位置精度控制在±0.05mm以内，装配时螺丝可以顺畅穿入，不会出现孔位错位需要强行扩孔的问题；另一半是工艺减重孔，在保证结构强度的前提下去除多余材料，降低整个变速箱的重量，对于FRC赛事这种对整车重量有严格限制的场景，每克减重都能给其他功能模块留出重量余量。两侧的异形镂空槽，是为了给变速箱内的换挡拨叉、润滑脂导流通道留出空间，槽边的圆角处理避免应力集中，在底盘受到侧向冲击时，不会因为尖角处的应力集中导致板体开裂。

　　从安装边界来看，板体的厚度为4mm，刚好卡在变速箱上下壳体的结合槽内，安装后不会突出壳体表面，不会和底盘上的电池安装位、电控模块固定架产生干涉，不管是搭配练习底盘的铝型材框架，还是直接固定在碳纤维底板上，都不需要额外调整周边零件的位置。实际使用场景中，这款隔板除了用于休赛期的传动测试，也可以直接作为正式比赛底盘的变速箱隔层使用，其结构强度足以承受大扭矩电机起步时的冲击，反复拆装十次以上也不会出现密封失效或者孔位磨损的问题，相比传统的3D打印隔层，抗冲击能力提升60%以上，不会因为传动系统的持续振动出现螺丝孔开裂的情况。

　　在建模过程中，所有开孔的位置都和齿轮轴的安装坐标完全对齐，啮合齿轮的中心距误差控制在0.02mm以内，保证齿轮传动的侧隙处于最优区间，既不会因为侧隙过小导致齿轮运转卡滞、传动效率降低，也不会因为侧隙过大出现正反转切换时的冲击打齿。板体边缘的所有安装定位点，都和现有FRC练习底盘的标准安装孔位完全匹配，不需要对原有底盘结构做任何修改就能直接替换原有隔层，对于备赛队伍来说，可以大幅缩短零件迭代的加工与装配周期，把更多时间留给传动参数的调试与整车策略的验证。
