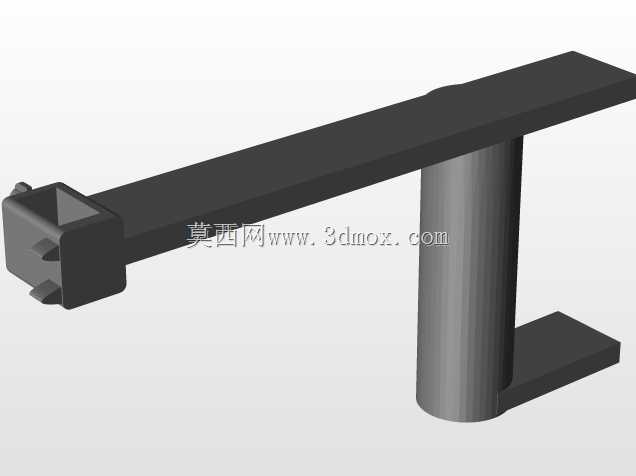

T型卡扣式束紧固定围带结构

这类束紧围带常应用在机柜内部走线束固定、小型设备外置管线整理、轻型工装辅具的临时捆扎定位场景中，区别于传统尼龙扎带的一次性使用特性，该结构自带刚性支撑基座，可实现重复拆装调整，不会出现扎带锁紧后无法二次调节、剪断后残留尖锐端划伤线缆或操作人员的问题。从结构功能来看，围带主体采用扁平长条截面设计，相比同截面积的圆形束带，和被捆扎物件的接触面积更大，锁紧后对管线外绝缘层的压强更低，长时间使用不会出现勒痕、绝缘层破损的隐患，尤其适合捆扎带护套的多芯控制线缆、气动软管这类对外层挤压损伤敏感的配件。端部的卡扣结构做了多道止退齿设计，穿入卡扣座后可根据捆扎物的实际外径无级调节锁紧量，不需要提前预估捆扎长度，现场装配时可根据实际走线的捆扎直径实时调整松紧度，避免出现束带过长冗余、过短无法锁紧的问题。垂直设置的T型支撑基座是该结构区别于普通束带的核心设计，基座底部的平板可通过螺丝固定在设备安装板、机柜立柱、工装框架的预设安装孔位上，中间的圆柱支撑段将围带主体和安装基面抬升一定距离，一方面给被捆扎的管线留出散热间隙，避免管线直接贴附在金属板面上因凝露、积尘导致的绝缘下降问题，另一方面也能让捆扎后的管线和设备内部的运动部件保持安全距离，防止设备运行过程中运动件剐蹭磨损管线外层。设计时将围带主体和支撑基座做了一体化衔接，没有额外的装配拼接缝隙，不会出现长期使用后围带从基座上脱落、捆扎失效的问题，卡扣端的外侧做了防滑按压凸棱，需要拆卸调整时只需按压卡扣的止退舌片即可抽拉围带调整松紧，不需要借助额外工具，现场运维调整的操作效率更高。安装边界上，基座底部的固定平板采用对称式孔位设计，可适配常见的M3、M4规格的安装螺丝，能直接固定在市面通用的铝型材框架、冷轧钢板机柜的安装面上，不需要额外加工定制安装位，围带的可调节范围覆盖直径6mm到35mm的常见管线，能满足大部分工业设备内部的走线捆扎需求，支撑段的高度经过适配设计，既不会因为抬升过高导致管线固定后晃动量过大，也不会因为间隙过小导致散热、走线空间不足。
