三股线环形编织管状结构设计

这款环形编织结构的设计，最初是为了解决医疗介入器械中导管外层增强层的受力不均问题，在实际的临床使用场景里，介入导管需要同时兼顾轴向推送的刚性、径向的抗挤压能力以及过弯时的柔顺性，传统的单一股线编织结构往往在过弯时出现线股堆叠、局部刚度突变的问题，容易造成血管内壁的刮擦损伤，而三股线环形交织的结构，通过每股线在圆周方向的均匀螺旋排布，让整个管体在任意弯曲角度下，线股之间都能保持均匀的间隙，不会出现局部应力集中的情况。从航空航天领域的应用场景来看，这类编织结构常被用作轻量化线缆的屏蔽增强层，飞行器内部的布线需要在高低温交变、持续振动的环境下保持电磁屏蔽性能的稳定，同时还要尽可能降低自身重量，三股环形编织的结构可以在相同的线径下，实现比平纹编织更高的覆盖率，金属线股之间的交织点更密集，既能提升电磁屏蔽的效能，又能通过编织结构本身的延展性，抵消线缆在装配和使用过程中产生的拉伸应力，避免屏蔽层断裂失效。在汽车工业的应用中，这类编织结构多用于高压线束的外层防护，新能源汽车的高压线束需要在底盘的复杂振动环境下长期工作，还要抵御碎石冲击、液体腐蚀，三股环形编织的护套可以通过自身的结构变形吸收振动能量，同时均匀的环形结构可以让线束在穿过车身过孔时，保持周向的受力一致，不会因为局部挤压造成内部线芯的损伤。

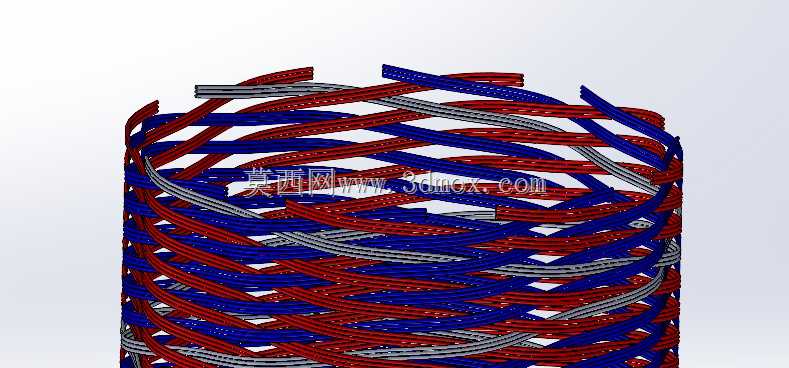

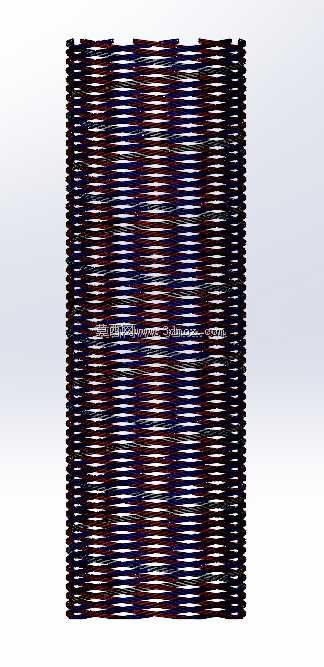

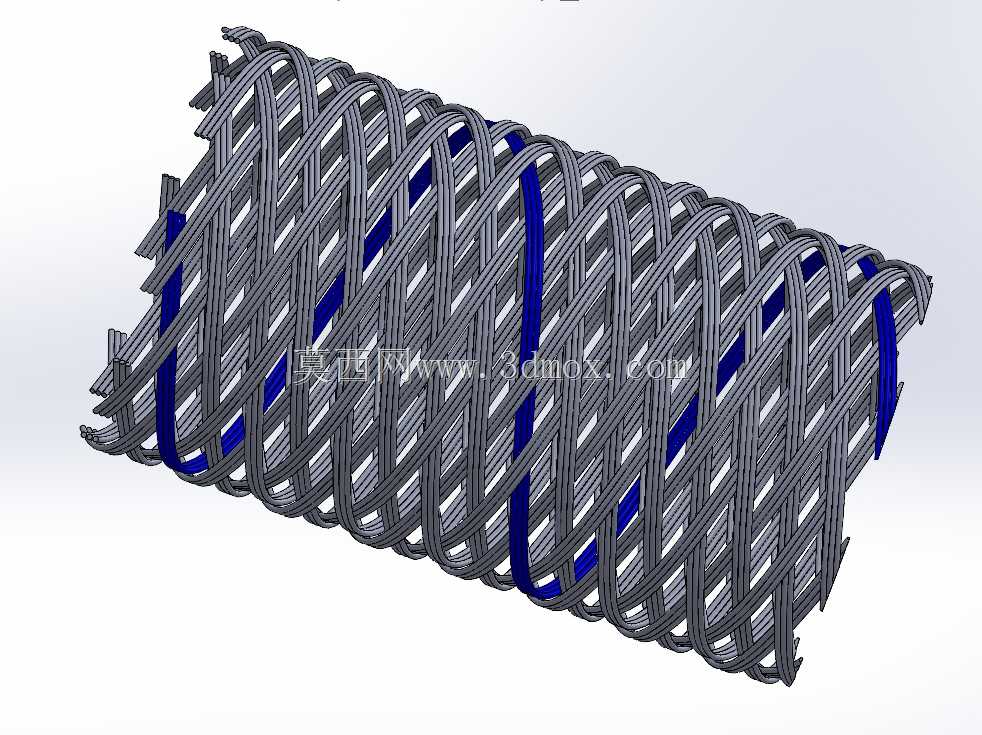

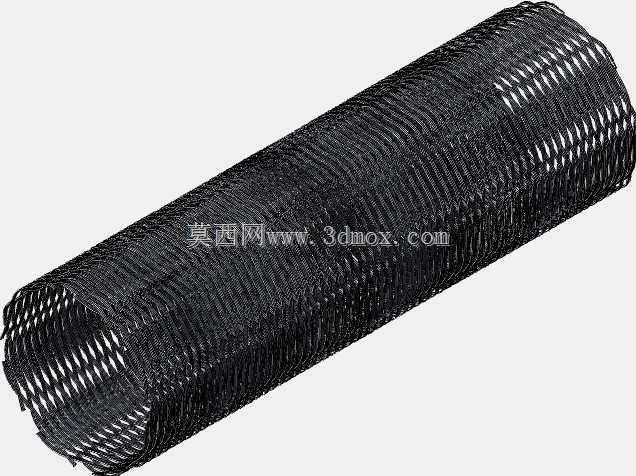

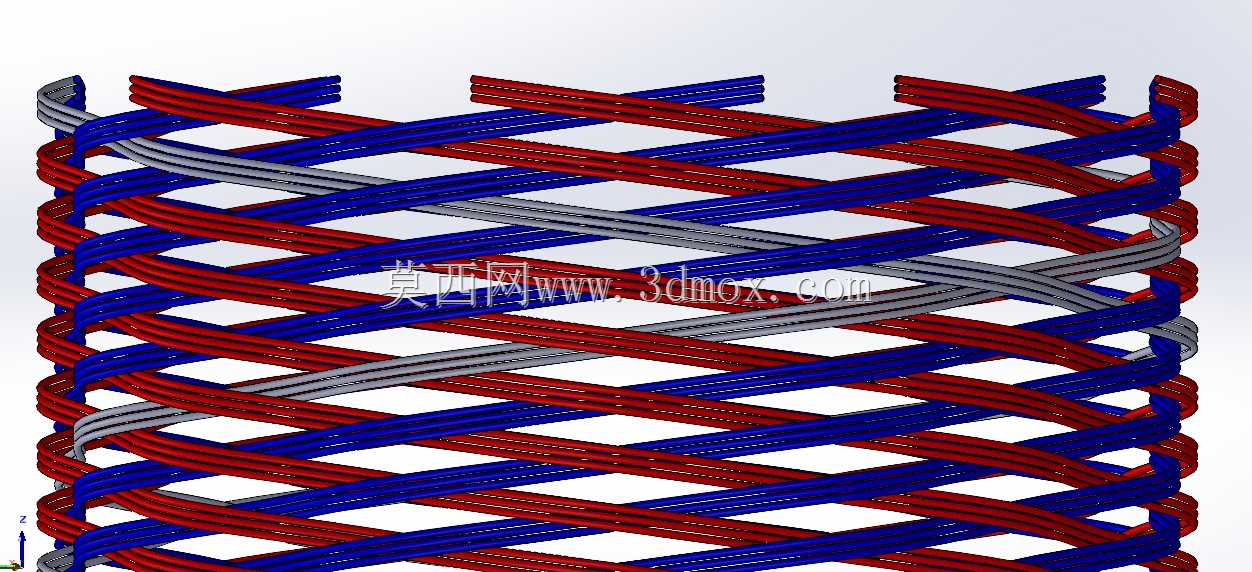

从设计思路上看，这款结构的核心是通过三股线的螺旋交织，在管状基体上形成连续的菱形网格单元，每个网格单元的三个边分别由不同的线股构成，当管体承受径向压力时，压力会通过交织点分散到三个方向的线股上，相比两线编织的结构，受力分散路径更多，单位面积的承载能力可以提升20%左右。在参数化设计的过程中，需要重点控制线股的螺旋升角，升角过小会导致管体轴向刚度过大，弯曲时容易出现折痕，升角过大则会导致径向刚度不足，承受外压时容易出现塌陷，经过多轮仿真验证，当螺旋升角控制在52度到58度区间时，管体的刚柔匹配度可以达到最优，既能满足推送时的轴向力传递要求，又能在过弯时实现最小的弯曲半径。外形尺寸方面，这款模型的基准内径为4mm，适配常规的医疗导管、中小规格的线缆护套需求，编织层的单股线径为0.12mm，编织完成后的外层壁厚约为0.2mm，整体外径控制在4.4mm，在安装时需要注意，端部的固定需要采用环向压接的方式，压接位置距离编织层端部至少保留3mm的自由段，避免压接过程中线股散开导致的固定力不足。

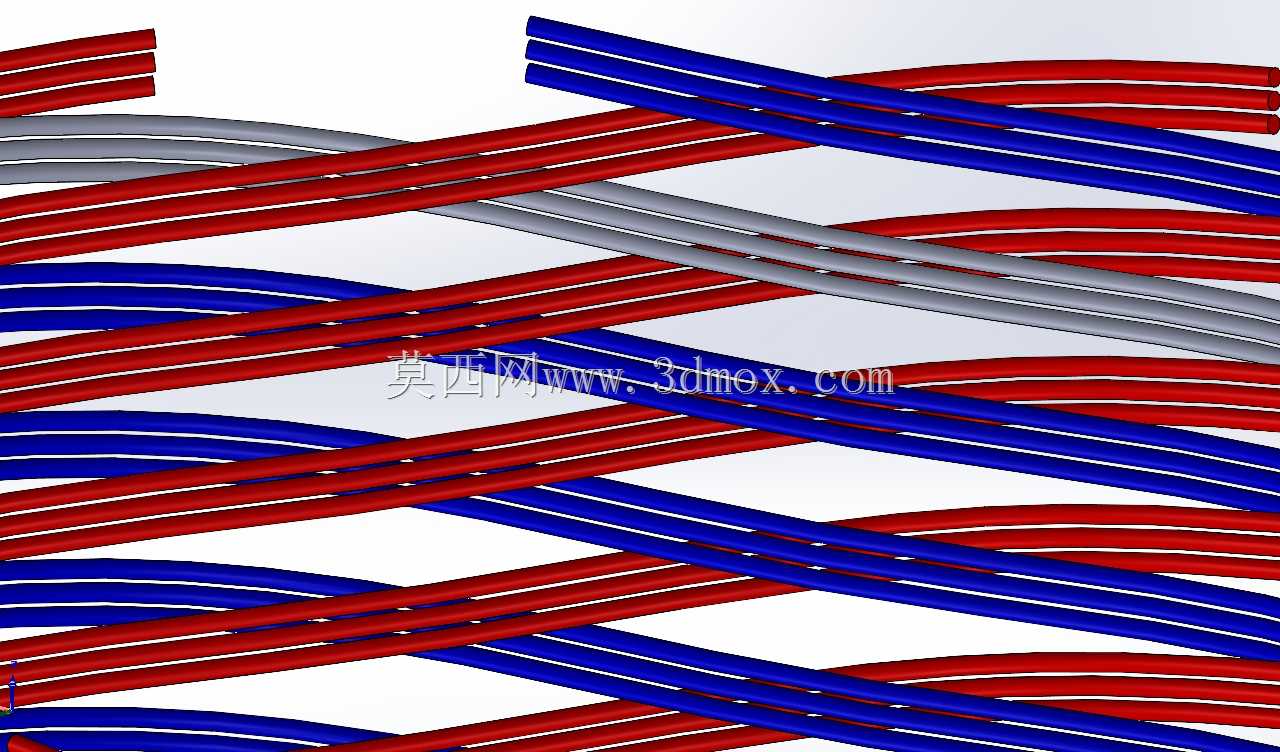

在工业纺织品和复合材料制造领域，这类三股环形编织结构还可以作为预制体，通过树脂浸润固化形成复合材料管材，相比传统的卷绕成型管材，编织预制体的纤维是连续交织的，不存在层间界面，因此层间剪切强度可以提升40%以上，非常适合用于制造轻量化的结构杆件，比如无人机的机臂、检测设备的探杆等。在实际的生产适配中，这款结构可以通过调整编织的节距来改变不同位置的刚度，比如在管材的两端适当减小节距提升局部刚度，方便端部接头的安装，在中间段增大节距提升柔顺性，满足弯曲使用的需求，这种变节距的设计不需要更换编织设备，只需要在编织过程中调整牵引速度和锭子转速的配比即可实现，生产适配性很强。针对不同的使用环境，还可以更换线股的材质，比如医疗场景下使用医用级PET或者镍钛合金线，航空航天场景使用镀银铜丝或者芳纶纤维，汽车场景使用尼龙或者不锈钢丝，不同材质的线股在相同的编织结构下，都能保持稳定的结构形态，不会因为材质的刚度变化出现编织结构松散的问题。在三维建模的过程中，需要重点处理线股之间的干涉问题，因为三股线在交织位置会出现空间上的叠压，如果建模时没有准确计算叠压的偏移量，就会出现线股之间的穿模问题，导致后续的有限元仿真结果失真，这款模型在每一个交织点都做了0.02mm的径向偏移处理，让叠压在上方的线股沿径向向外偏移，既保证了模型的视觉真实性，又能在有限元分析中准确模拟线股之间的接触应力，为后续的结构优化提供准确的仿真基础。
