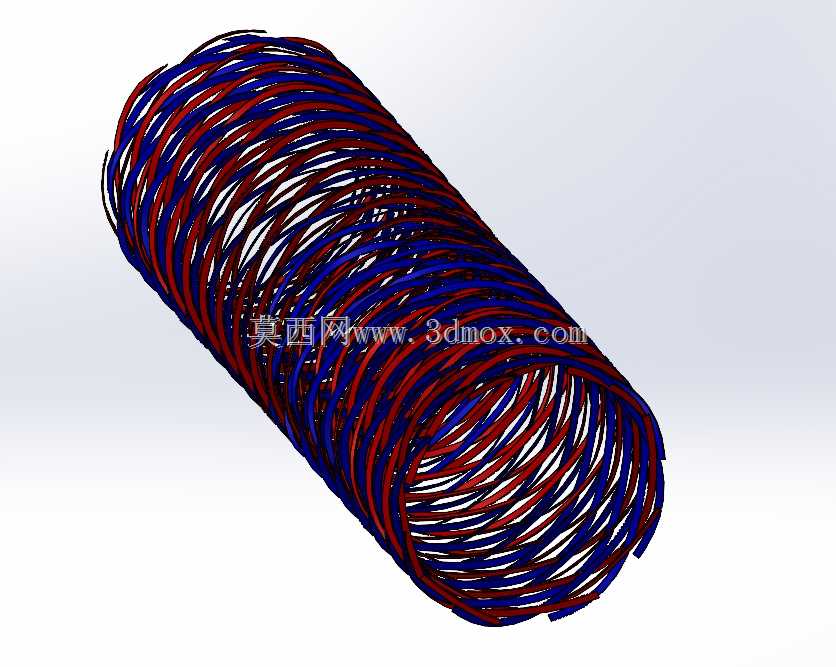

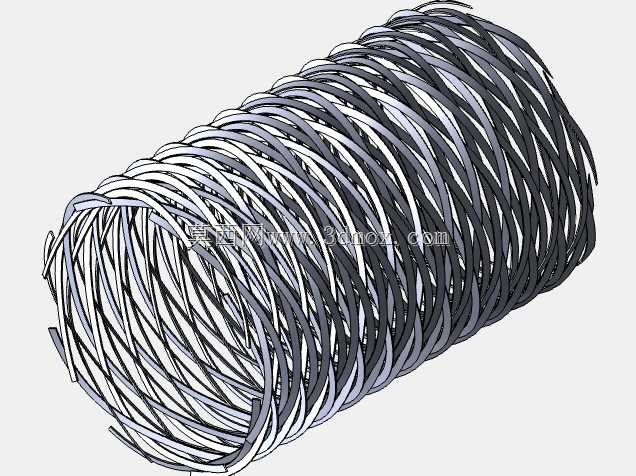

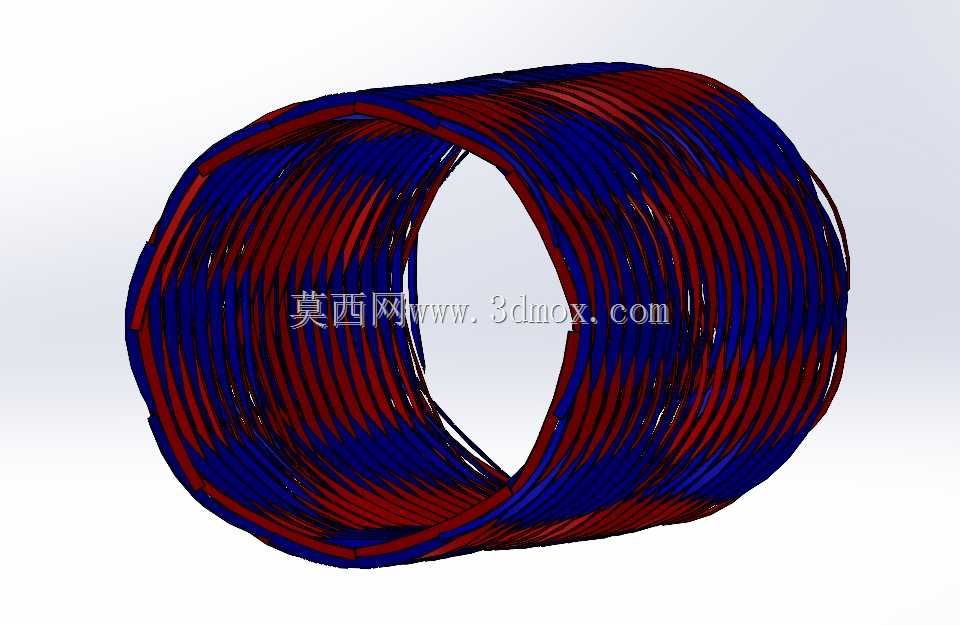

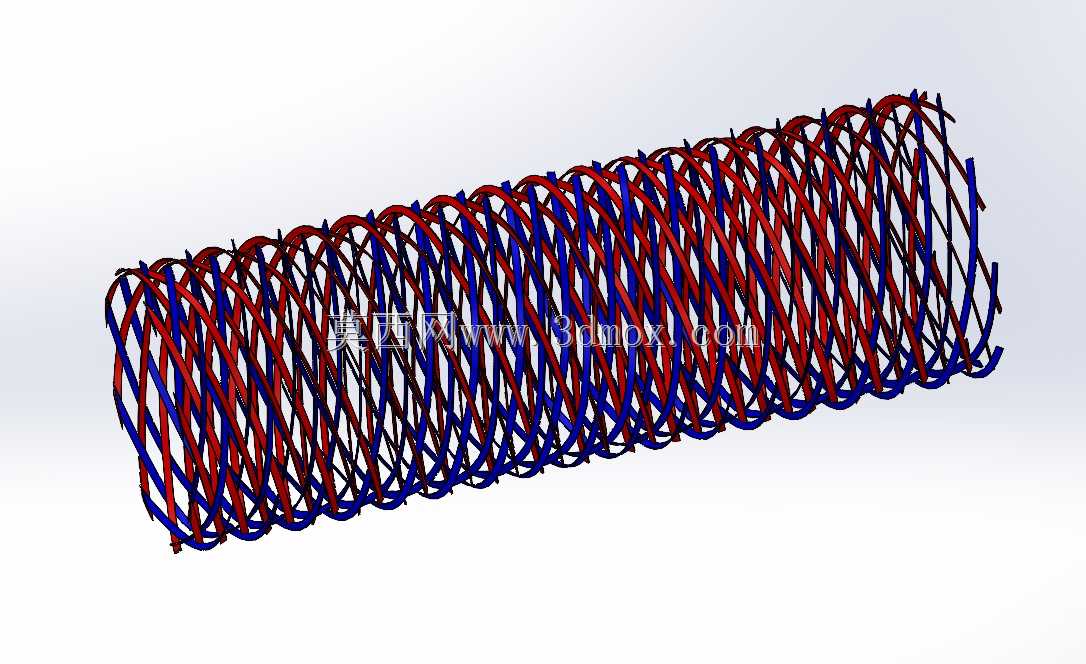

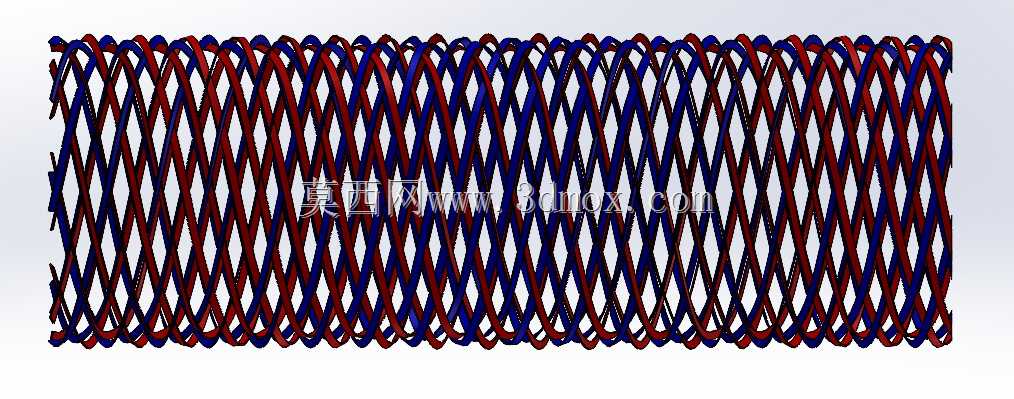

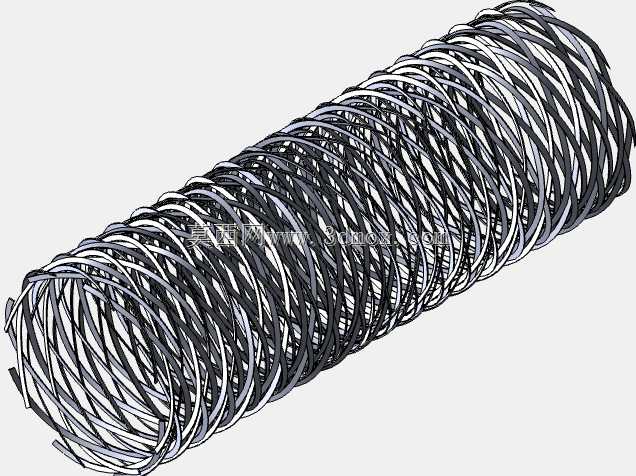

扁平矩形编织辫状结构三维设计

在介入医疗与电磁防护领域，这类扁平矩形截面的辫状编织结构一直是结构设计里的细节难点，很多刚接触相关项目的工程师容易在编织线股的交织逻辑上踩坑，要么做出来的模型线股干涉，要么编织密度和实际工况需求不匹配，没法直接用于后续的仿真或者装配验证。

从实际应用场景来看，这类结构最先覆盖的是介入类医疗器械的导管与支架编织层，和圆形编织管不同，扁平矩形的截面形态能更好适配狭长的人体腔道走形，比如外周血管的输送鞘管、神经介入的微导管加强层，用这种扁平编织结构既能保证管体的轴向柔顺性，又能提供足够的径向支撑力，避免推送过程中出现管体弯折瘪腔的问题。其次在通讯线缆的电磁屏蔽层设计里，扁平编织的辫状结构比圆形编织的贴合度更高，能紧密包覆在扁平排线的外层，减少信号传输过程中的电磁泄漏，同时还能提升线缆的抗弯折疲劳性能，适合反复弯折的消费电子内部连接线、工业设备的移动信号排线场景。另外在复合材料增强领域，这种扁平编织的辫状预浸料铺层，能针对构件的矩形截面受力方向做定向增强，比普通的平纹编织层的层间结合力更好，减少复合材料构件受载时的分层失效风险。

做这个结构的三维设计时，最先要明确的是线股的交织逻辑，不能直接套用圆形编织的螺旋扫描路径，要针对矩形截面的四个棱边做路径过渡处理，保证每根线股在棱边位置的弯曲曲率一致，避免出现局部线股应力集中的问题。设计过程中要先确定编织的节距参数，也就是单根线股完成一个完整交织循环的轴向长度，这个参数直接决定了结构的柔性和孔隙率：如果是用于医用支架的编织层，节距要控制在较小的范围，保证径向支撑强度；如果是用于线缆屏蔽层，节距可以适当放大，提升整体的柔顺性，方便布线弯折。线股的直径选择也要匹配应用场景，医用场景下通常用0.02mm到0.1mm的镍钛合金丝或者医用级不锈钢丝，电磁屏蔽场景则多用镀锡铜丝或者镀银铜丝，复合材料增强场景用碳纤维或者芳纶纤维丝束。

从安装边界来看，这类扁平编织结构的截面尺寸公差要求很高，医用场景下的编织层外径公差通常要控制在0.05mm以内，不然会和外层的高分子涂层出现配合间隙，或者导致整体导管外径超标，没法通过血管鞘的内腔。线缆屏蔽场景下，编织层的宽度和厚度要和内层排线的尺寸匹配，边缘位置不能出现线股散脱的情况，通常两端会做压接或者包胶固定，所以建模的时候要预留出两端1-2mm的固定段长度，这个区域的编织密度可以适当加大，避免压接过程中线股散开。另外在做有限元分析的时候，这个模型的线股之间要设置正确的接触关系，不能直接做布尔合并，不然仿真出来的弯折疲劳性能和径向支撑力会和实际测试数据偏差很大，建模时每根线股都要保留独立的实体特征，方便后续给不同位置的线股赋予对应的材料属性，比如医用场景里的镍钛丝要设置超弹性材料参数，屏蔽场景的铜丝要设置对应的导电属性，方便后续做电磁兼容仿真。

很多工程师做这类编织结构的时候容易忽略线股的捻向匹配，相邻线股的捻向要交替排布，不然整个编织层会出现轴向扭转的内应力，实际生产出来的构件会出现自发卷曲的问题，没法满足平直安装的要求。另外在编织密度的控制上，要根据应用场景调整线股的数量，电磁屏蔽场景要求覆盖率达到95%以上，就需要增加线股数量，减小线股之间的间隙；医用支架场景如果需要内皮细胞攀爬附着，可以适当降低编织密度，留出合适的孔隙尺寸。这个结构的三维模型在建模时还做了线股的圆角处理，每根线股的边缘都做了微小的圆角过渡，避免后续做网格划分的时候出现尖锐单元导致仿真计算不收敛，同时也更符合实际生产中线材的表面形态，不会出现理想化的尖锐棱边。
