便携式哮喘给药吸入装置结构设计

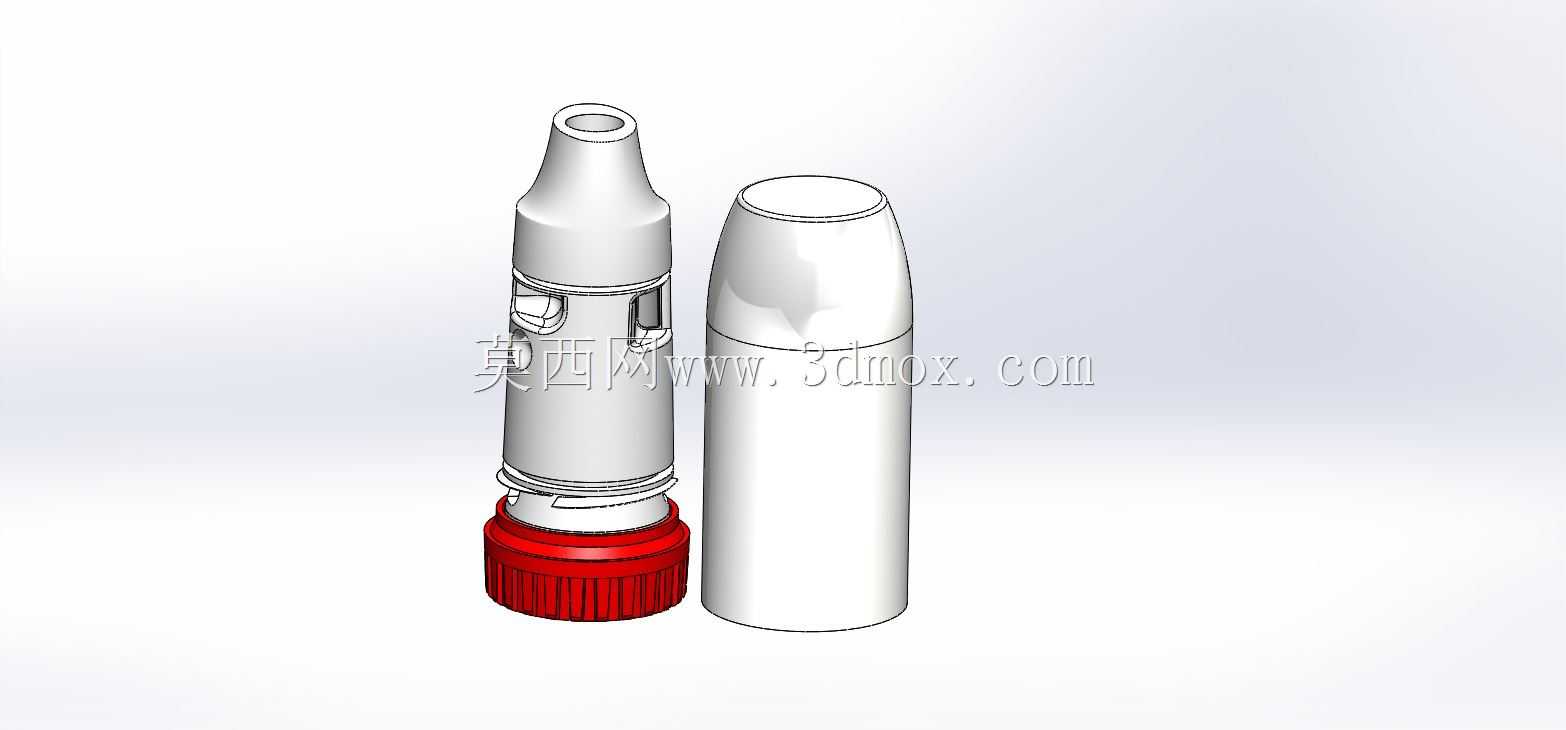

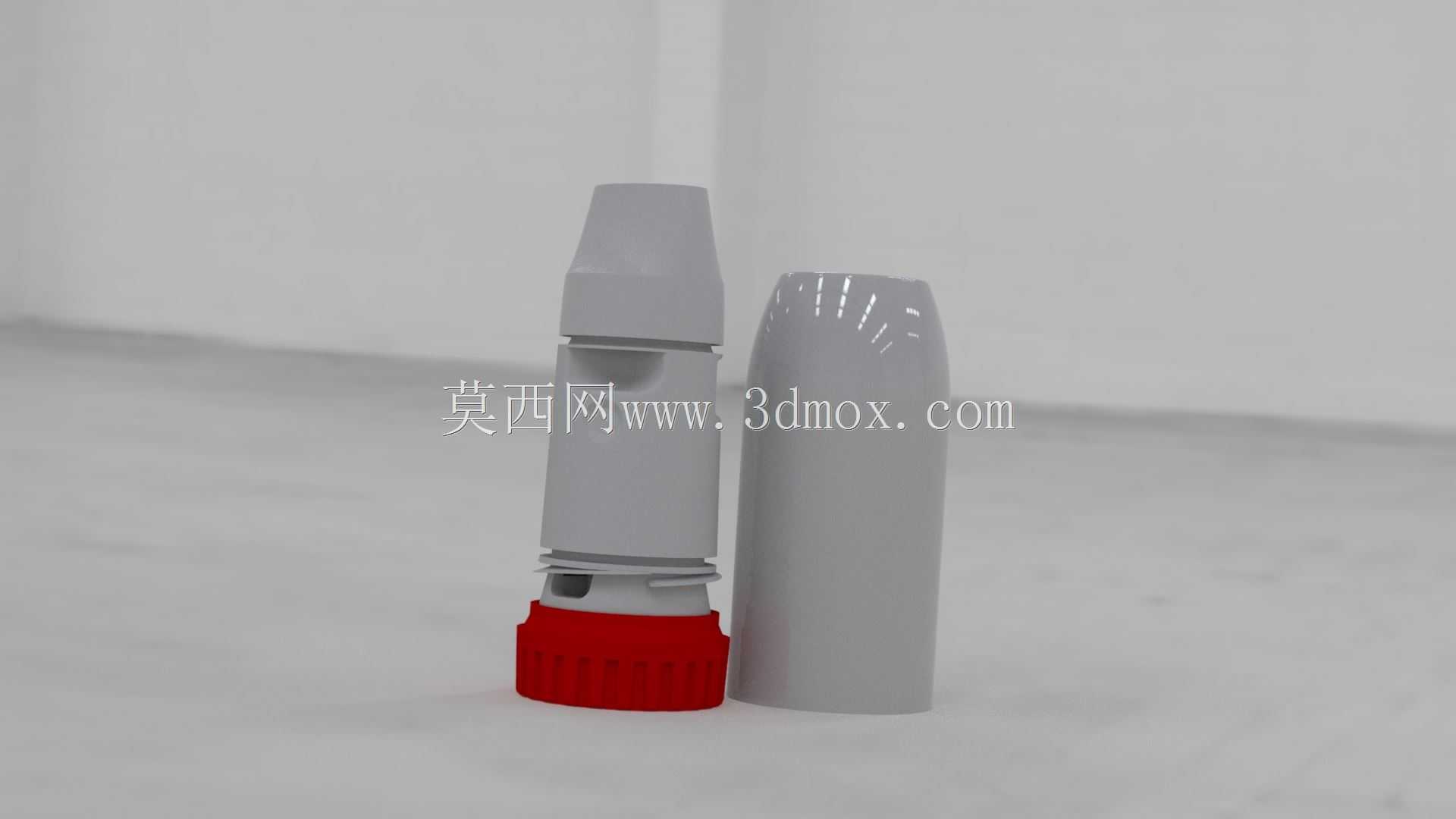

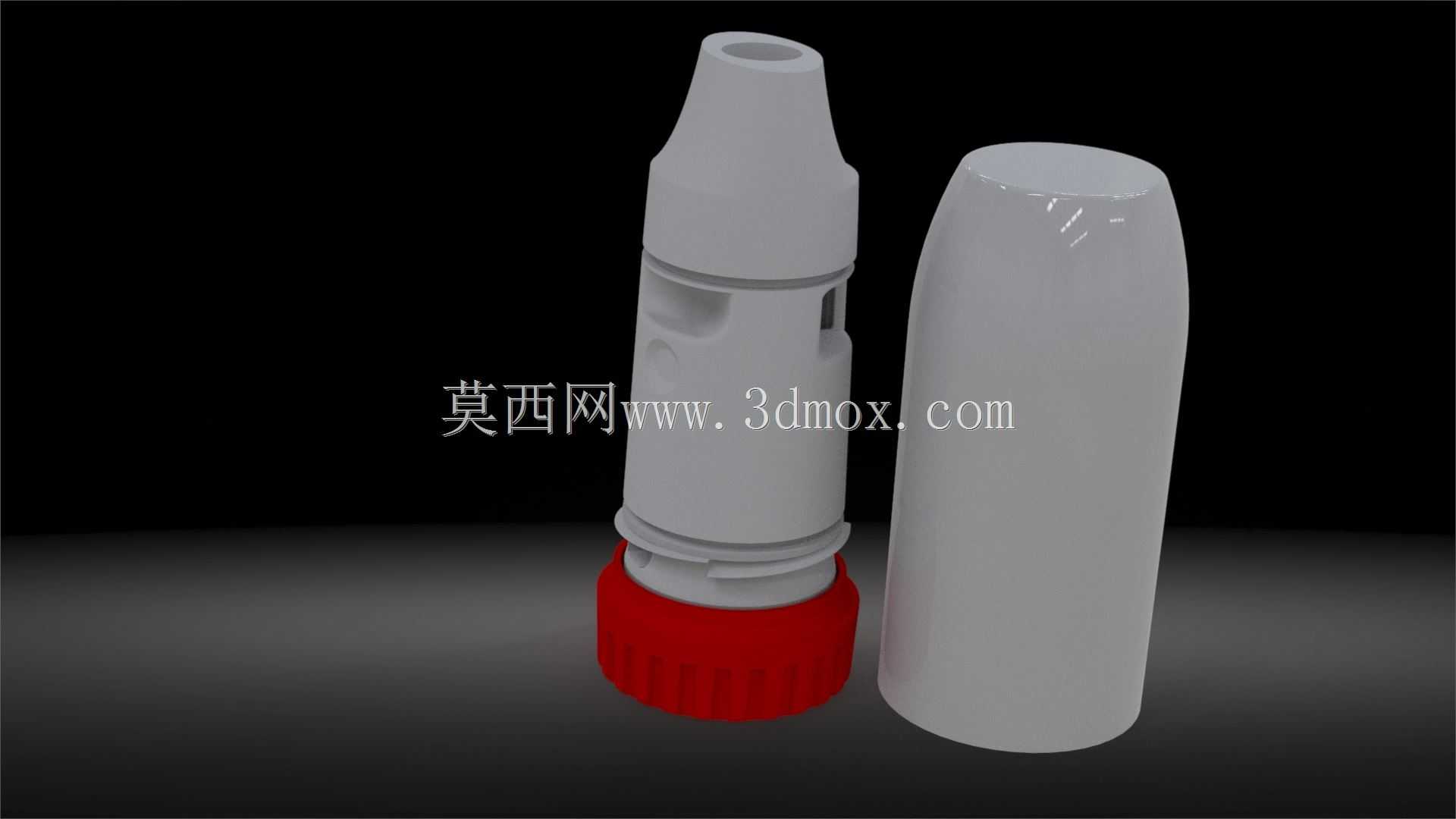

这款手持吸入装置的结构设计，核心围绕呼吸道疾病患者的日常自主给药需求展开，在门诊随诊、居家日常护理、外出差旅、突发症状应急等场景下，都能满足单手握持操作、快速定量给药的使用要求。从实际使用逻辑出发，装置整体采用分体式同轴布局，主体给药段与外防护套采用同直径圆柱轮廓设计，收纳状态下外防护套完全罩住给药端与操作机构，避免日常携带过程中粉尘、水汽污染给药出口，同时防止误触触发给药机构造成药剂浪费。

功能结构层面，给药段上部为渐缩式流线型喷嘴，轮廓弧度贴合人体口唇部接触形态，使用时无需额外适配配件即可贴合口部，减少给药过程中药剂外泄；喷嘴下方的侧部设置内凹式锁止卡扣，与防护套内壁的凸台结构配合，旋转60度即可完成锁止与解锁，操作力度控制在单指可推动的区间，适配手部力量较弱的老年用户、青少年用户的操作能力。装置下部的红色旋拧底座为剂量调节与触发机构，外表面做全周竖向防滑筋结构，筋条高度0.8mm，间距2mm，即使手部沾有汗液、水渍也能稳定旋拧调节，不会出现打滑问题；底座与主体外壳之间设置多道环形密封槽，内置硅胶密封圈，满足日常携带时的IP54级防护要求，避免外界潮气进入内部影响药剂性状。

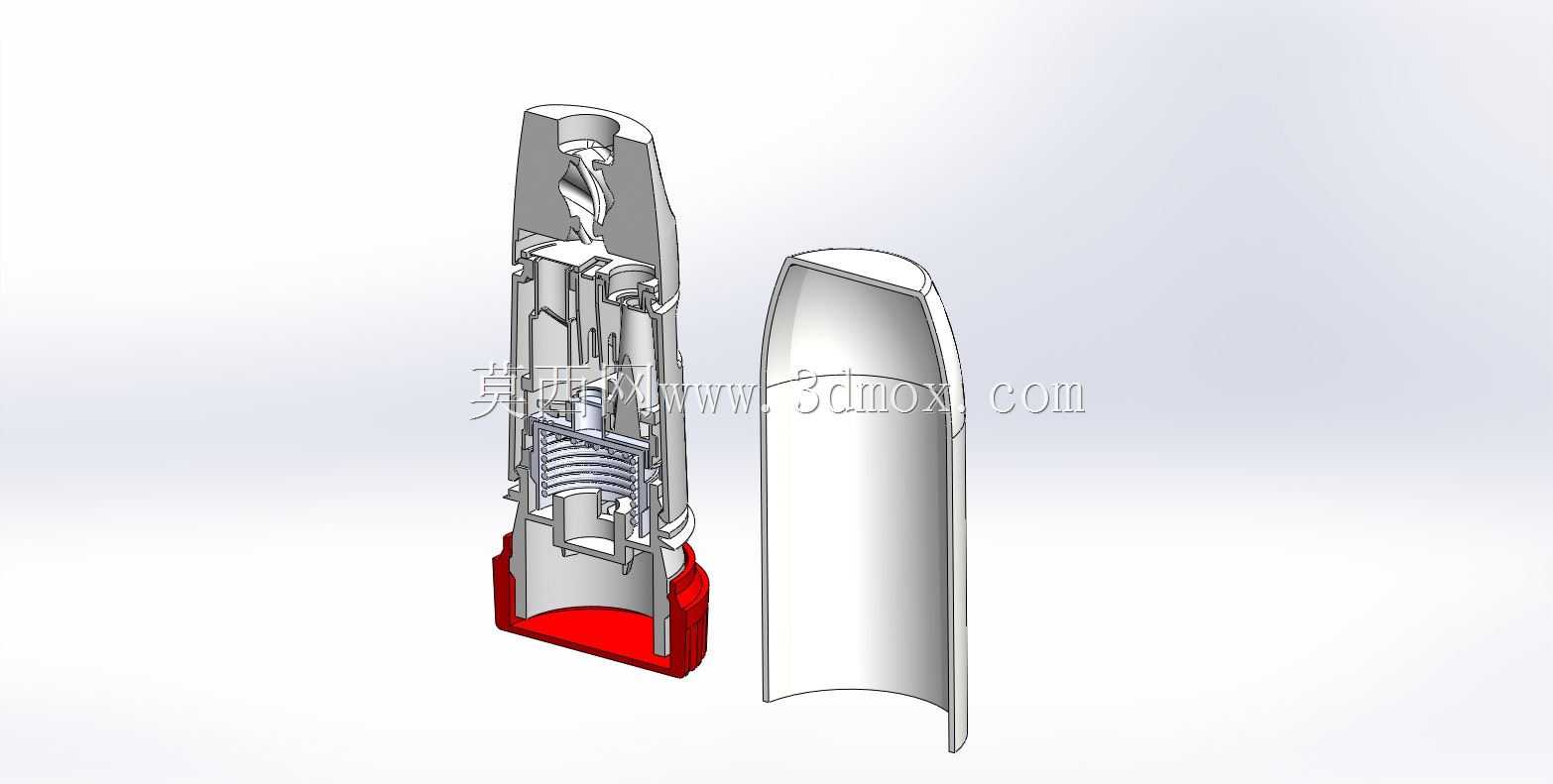

从逆向工程的结构还原逻辑来看，整个装置的壁厚控制遵循医疗注塑件的通用设计规范，主体外壳壁厚均匀保持在1.8mm，局部卡扣、加强筋位置厚度不超过主体壁厚的60%，避免注塑生产时出现缩痕、翘曲变形问题；内部药剂存储腔与给药通道做光滑圆弧过渡，无直角死角，既可以减少药剂残留，也能降低日常清洁的难度。外形尺寸方面，收纳状态下整体高度控制在120mm区间，最大直径32mm，整体重量控制在80g以内（不含药剂），可以轻松放入上衣口袋、小型随身包袋中，不会给日常携带增加额外负担；安装边界上，内部药剂仓的接口采用标准卡接结构，可适配市面主流规格的药剂替换芯，更换时只需旋开底座即可完成操作，无需额外工具辅助。

结构细节上，喷嘴内部的给药通道做渐扩式设计，药剂喷出时可以形成均匀的雾状粒径分布，保证药剂能够顺利到达呼吸道病灶位置，提升给药效率；防护套内部设置有限位筋条，套合到位后不会出现径向晃动，日常携带过程中不会因为摩擦产生异响；底座的旋拧行程设置有清晰的档位反馈，每旋动一个档位对应一次固定给药剂量，用户无需观察刻度，仅凭手部触感即可确认剂量调节到位，适合视力不佳的用户在光线不足的场景下操作。整个装置的所有外露边角均做R1.5以上的圆角处理，没有尖锐棱角，日常握持、携带过程中不会勾刮衣物，也不会在使用时划伤皮肤；外壳采用医用级ABS材质，接触口唇的喷嘴位置采用医用级PP材质，满足医疗器具的接触安全要求，同时具备足够的结构强度，1.2米高度自由跌落至水泥地面时，不会出现壳体开裂、机构卡滞的问题，适配日常使用中的意外磕碰场景。
