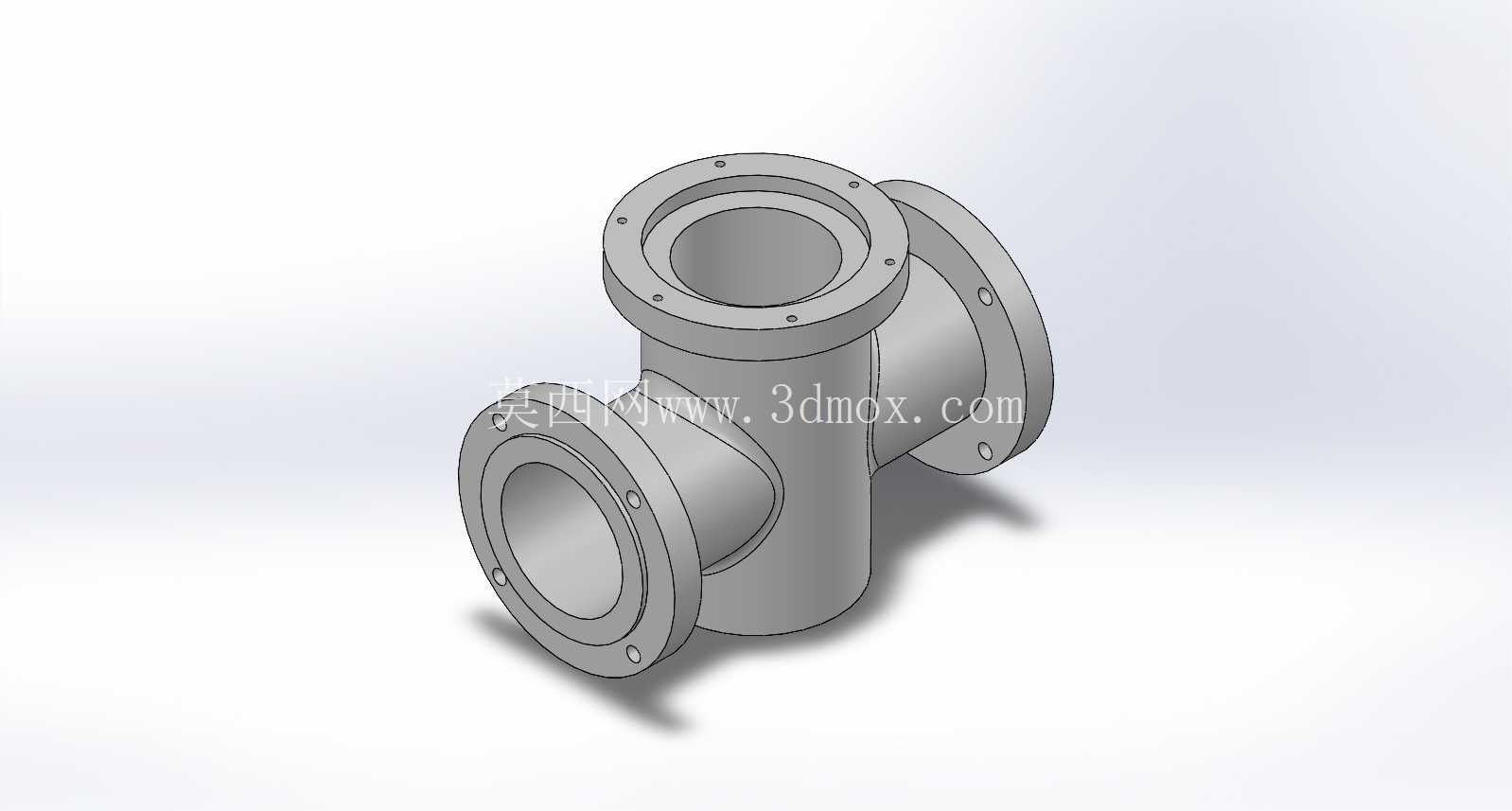

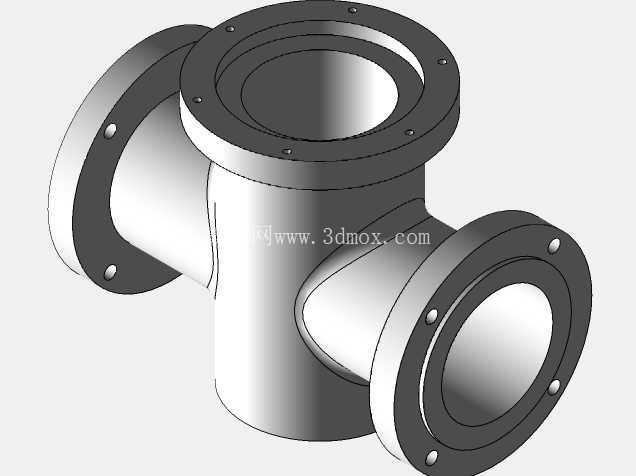

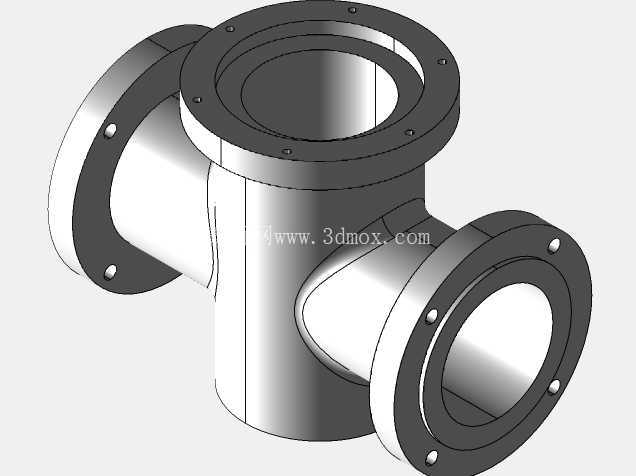

三向法兰连接式三通管路接头结构

在流体输送管网、工业制程管路、液压动力系统以及市政给排水管线的布设场景中，三通类接头是实现管路分流、合流以及方向转换的核心连接件，这款三向法兰式三通接头，针对中高压管路的连接需求做了针对性的结构优化，区别于普通螺纹连接的三通件，法兰连接的形式能够在大管径、高压力、强振动的工况下保持更稳定的密封性能，避免长期运行后出现螺纹松动、密封面渗漏的问题。

从实际应用场景来看，这类接头常被用在化工制程的物料输送管线、船舶舱室的给排水系统、工厂压缩空气主管路分流节点，以及暖通空调的循环水管道中，三个接口均采用标准法兰对接结构，能够直接与同公称通径的法兰管道、法兰阀门进行匹配安装，不需要额外加工转换接头，减少管路中的连接节点数量，也就降低了潜在的渗漏风险点。

设计过程中首先考虑的是三个接口的同轴度与垂直度控制，三个法兰端面分别朝向三个互相垂直的轴向，相邻法兰端面的垂直度公差控制在机械行业对应管路件的标准范围内，避免安装后出现管路错位、法兰密封面压合不均的问题。每个法兰端面上都均匀分布有螺栓过孔，孔位的分度圆直径、孔径尺寸都匹配对应压力等级的法兰标准，现场安装时不需要重新配钻，直接使用标准螺栓即可完成紧固。接头主体的流道做了圆弧过渡处理，在三个流道的交汇位置没有直角锐边，能够减少流体流经时的局部阻力损失，降低湍流产生的概率，同时也避免长期输送含颗粒介质时，直角位置出现冲蚀磨损的问题，延长接头的整体使用寿命。

从安装边界来看，接头三个方向的法兰外圆尺寸、法兰厚度都符合对应公称压力下的标准尺寸，安装时需要预留的操作空间与同规格标准法兰一致，螺栓紧固侧需要预留足够的扳手操作空间，不需要额外定制特殊安装工具。主体壁厚根据公称压力等级做了等强度设计，法兰与主体筒体连接的位置做了圆弧过渡补强，避免应力集中导致的受压开裂问题，即使在管路存在轻微振动的工况下，过渡位置的结构强度也能满足长期运行的要求。密封面采用突面结构，适配常用的非金属平垫片、金属缠绕垫片，现场安装时可以根据输送介质的温度、腐蚀性选择对应的密封垫片，不需要对密封面做二次加工。

在结构细节上，法兰端面上的螺栓孔采用通孔设计，螺栓从一侧穿入后另一侧直接用螺母紧固，相比螺纹孔的设计，不会因为长期使用后螺纹锈蚀导致螺栓无法拆卸的问题，后期维护更换时更加便捷。接头的内外表面都做了平滑处理，没有明显的铸造或加工毛刺，内表面的粗糙度控制在流体输送管路的要求范围内，减少介质残留的可能性，对于食品级、医药级的输送场景，也可以在基础结构上做表面抛光处理满足洁净要求。

实际选型使用时，需要根据管路的公称通径、工作压力、输送介质的腐蚀性选择对应的材质，这款结构的三维模型完整还原了法兰孔位、流道过渡、壁厚分布的所有细节，结构设计人员在做管路排布时，可以直接将模型导入装配环境中，核对安装空间、对接尺寸，避免现场安装时出现干涉问题，也可以基于这个基础模型，针对特殊工况做局部结构调整，比如更改法兰压力等级、调整接口通径、增加测温测压的接口等，大幅缩短管路系统的设计周期。
