卧式管式生物反应器结构设计方案

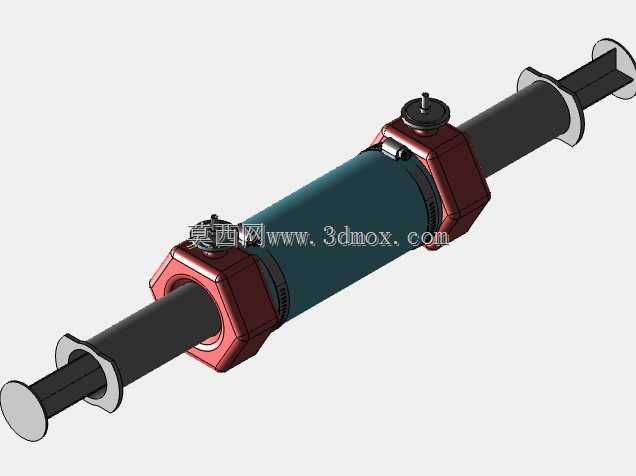

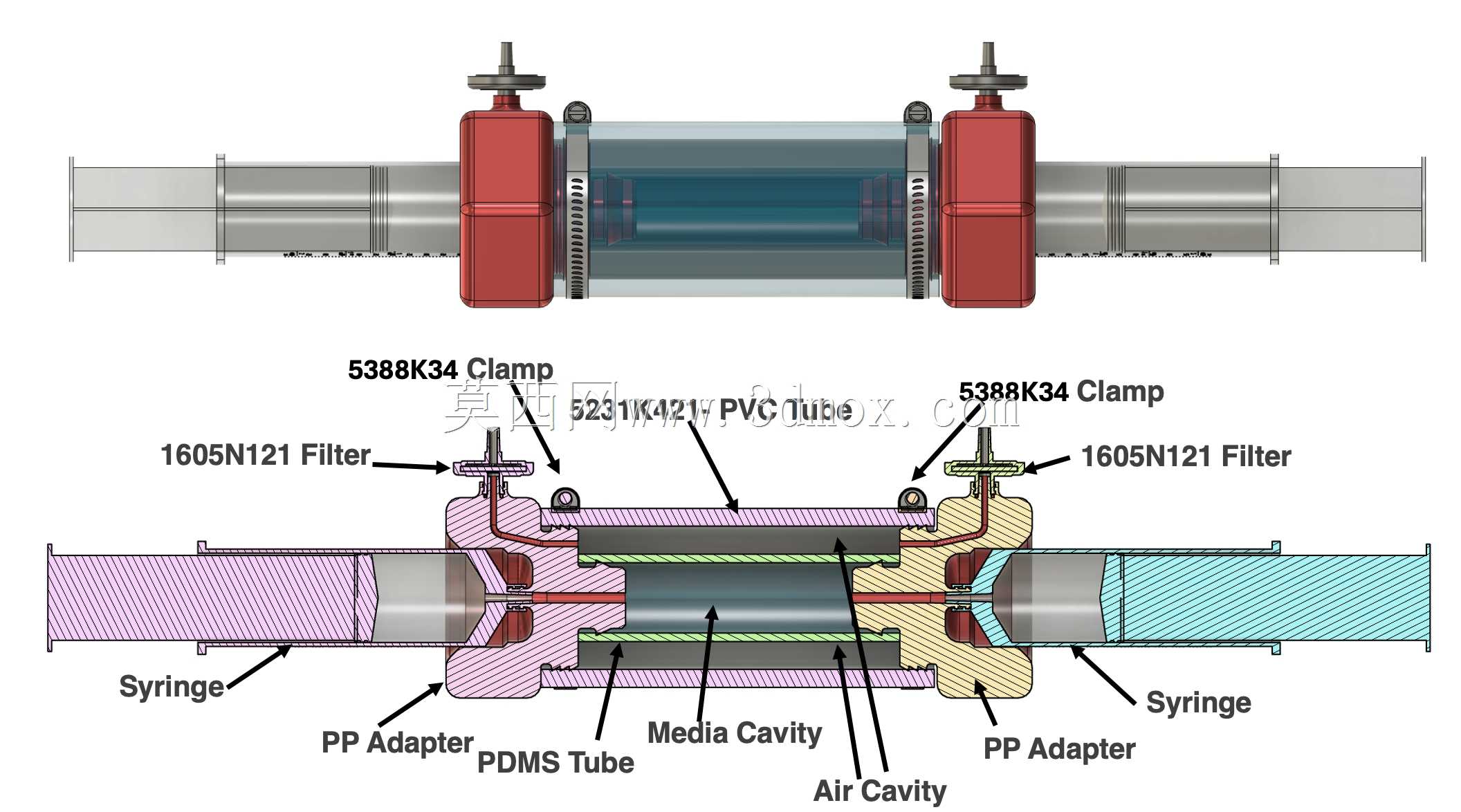

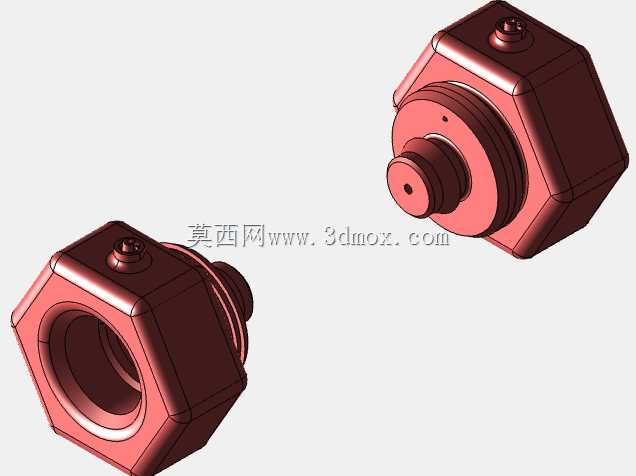

　　这款卧式管式生物反应器的结构设计，核心面向实验室级连续流生化反应、微生物贴壁培养、小规模生物合成反应场景，适配从菌种扩培、酶促反应到特定生物制剂制备的多类实验与小试生产需求，区别于传统搅拌釜式反应器的批次式作业逻辑，管式结构可实现反应物料的连续推流，避免釜内返混带来的反应均一性差、批次参数波动大的问题。从结构功能来看，主体采用透明承压管段作为反应腔主体，透明材质可直接观察腔内反应状态、物料流动形态、生物膜附着情况，无需额外开设观察窗带来的密封风险；两端的红色六角结构为端盖锁紧与接口集成模块，六角外形适配标准扳手夹持，装配时可提供足够的拧紧力矩保证端面密封，同时模块上集成了多组标准接口，分别对应进料、出料、排气、取样、传感器安装的功能，接口位置经过布局优化，避免管路干涉，同时保证进料端可实现物料预混后均匀进入反应腔，出料端可无滞留导出反应后物料，减少腔体内的死区体积。

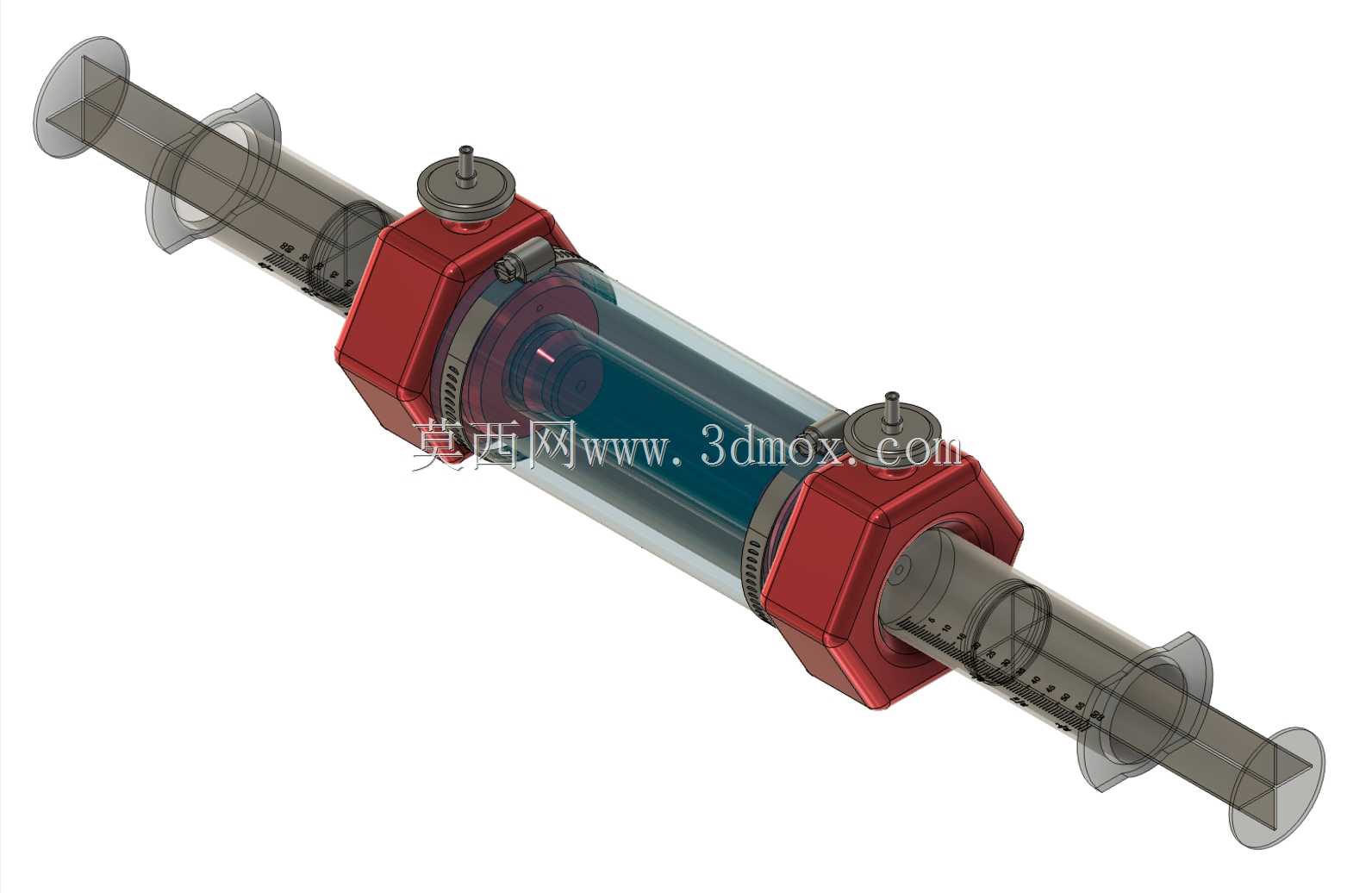

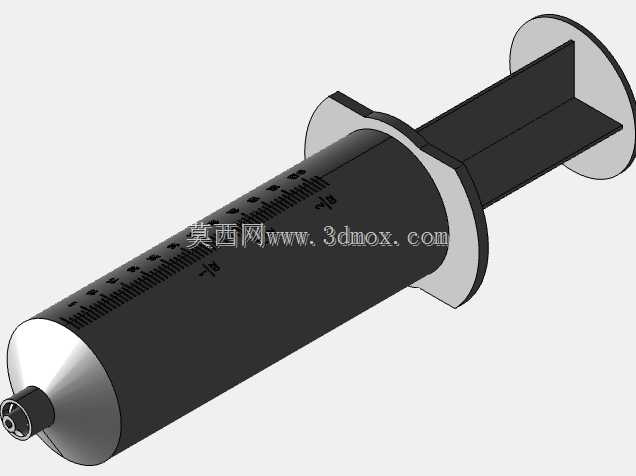

　　两端延伸的透明锥段结构为进出料缓冲腔，锥角设计经过流道仿真验证，可让进入反应腔的物料形成稳定的层流状态，避免湍流冲击破坏腔内固定的生物载体或反应填料，同时缓冲腔上开设的多组径向小孔，可根据实验需求接入辅助管路，实现中途补料、多点测温、压差检测等拓展功能。顶部设置的两组带旋钮的阀组结构，分别为排气阀与取样阀，旋钮采用防滑滚花设计，手动操作时可精准控制开度，排气阀用于反应启动阶段排出腔内残留空气，避免气堵影响物料连续流动，取样阀可在反应过程中实时采集腔内不同位置的物料样本，无需中断反应进程即可获取反应参数。

　　设计过程中优先考虑了装配与维护的便捷性，端盖与主体管段采用快拆式密封结构，拆开两端锁紧结构即可快速更换腔内的反应填料、生物载体，也可对管内壁进行彻底清洗，避免不同反应批次之间的交叉污染；所有与物料接触的部件均采用惰性耐腐蚀材质，适配多数水相生化反应介质的使用要求，密封件采用标准规格的食品级硅胶圈，磨损后可快速替换，无需定制非标密封件。安装边界方面，整体为同轴卧式结构，重心沿轴线分布，安装时只需支撑两端的锥段外侧位置即可保证整体稳定，无需额外设计复杂的支撑机架，主体管段的外径、两端接口的规格均采用通用标准尺寸，可直接对接实验室常见的蠕动泵、管路接头、检测传感器，无需定制转接头；整体轴向长度适配常规实验台的安装深度，径向最大尺寸为两端六角端盖的对边宽度，预留了足够的扳手操作空间，安装时相邻设备之间只需预留少量操作间隙即可完成所有装配、维护操作。

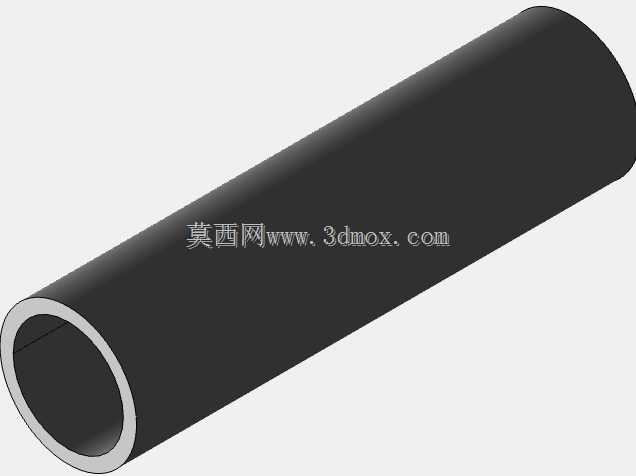

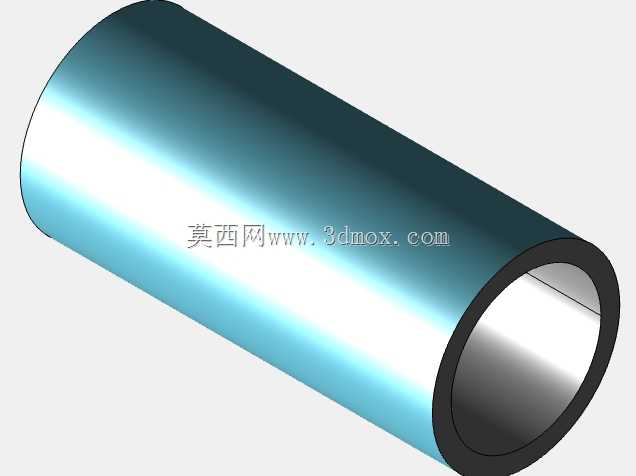

　　流道设计上，反应腔的长径比经过优化，既保证物料在腔内有足够的停留时间满足反应需求，又避免过长管段带来的沿程阻力过大、进料压力过高的问题，内壁做了镜面抛光处理，减少物料挂壁残留，同时降低生物膜非预期附着的概率，保证反应参数的可控性。
