实验用管式生物反应装置结构设计

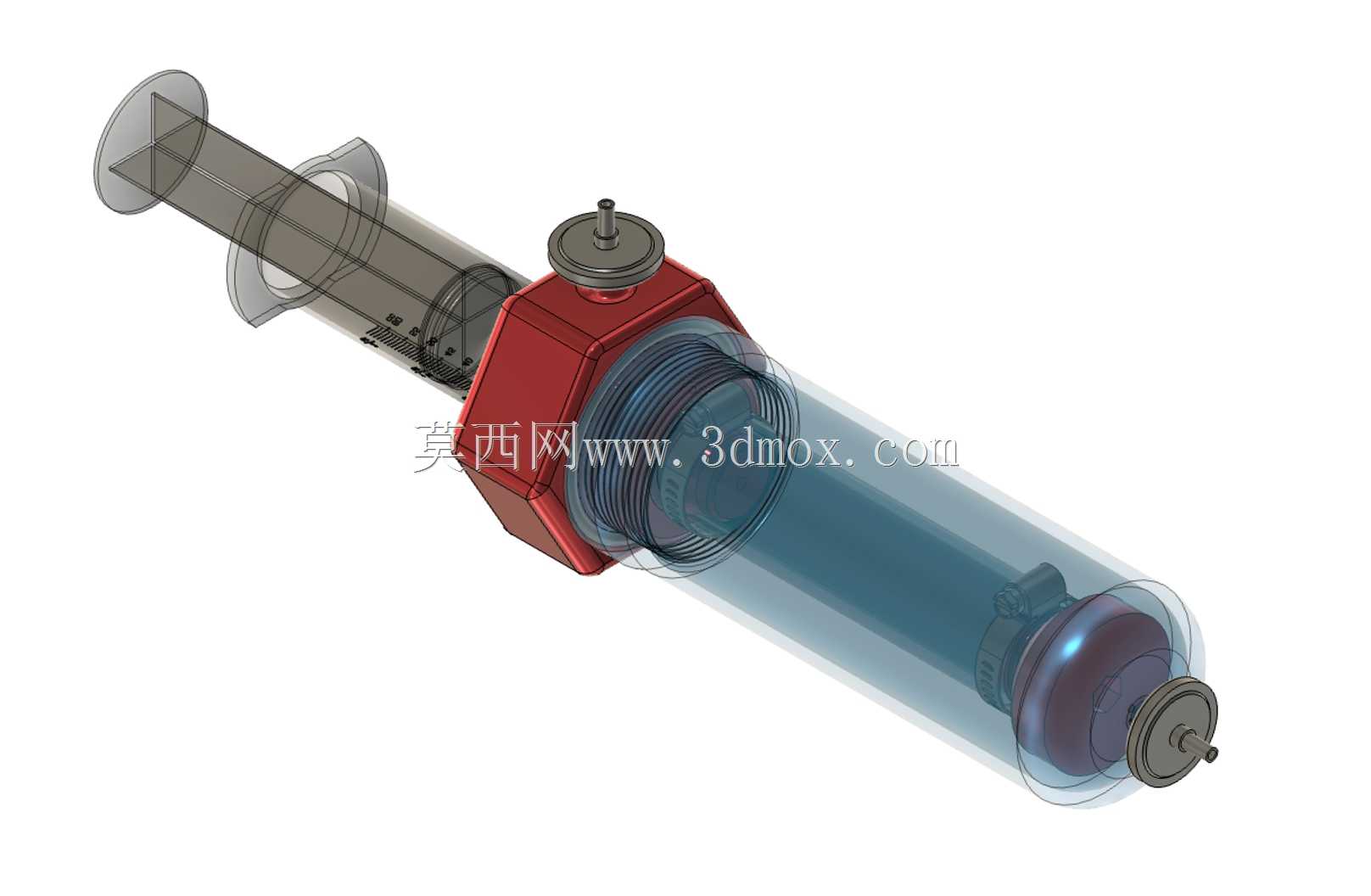

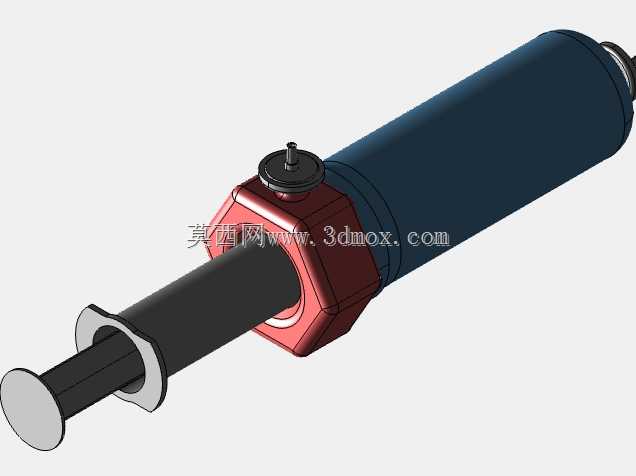

在生物工程实验室的小规模培养、反应参数验证场景中，管式结构的反应装置凭借流道顺畅、无滞留死区、拆装便捷的特性，一直是连续流反应、微生物贴壁培养、酶促反应过程的常用核心载体。这套管式生物反应装置的结构设计，完全围绕实验室小规模反应的实际操作需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际使用中的功能需求。从整体布局来看，装置采用同轴直通式的主体结构，透明反应管段作为核心反应腔体，两端分别设置介质进出接口与端盖密封结构，中部集成了功能阀组与连接基座，既保证了反应过程的可视性，也兼顾了管路连接、取样操作的便利性。

在实际使用场景中，这类管式反应装置可适配微载体培养、液相酶催化反应、废水生物处理小试等多种工况，反应介质从一端接口进入管腔，在管内完成预设的生物反应过程后从另一端流出，中部的阀组结构可实现中途取样、排气、补料的操作需求，无需拆解整体管路即可完成过程参数的调整。设计过程中首先考虑的是密封可靠性，反应管与两端接头、中部基座的连接均采用螺纹压紧配合密封圈的结构，可承受常规生物反应的低压工况，避免出现介质渗漏、杂菌侵入的问题，同时螺纹连接的方式也方便操作人员快速拆解，完成管腔内部的清洁、灭菌与组件更换，适配实验室多批次实验切换的使用需求。

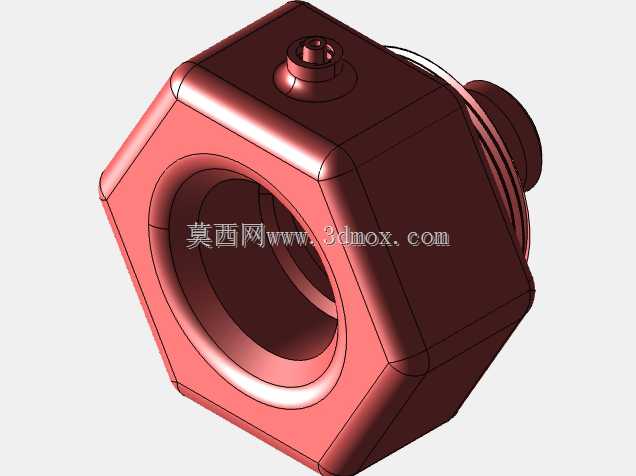

从安装边界来看，装置整体为细长同轴结构，主体管段的外径统一，安装时可通过两端的快装接口直接对接标准实验室管路，中部的六角形基座既可以作为拆装时的受力夹持位，也可以配合支架完成装置的固定，不需要额外设计定制化的安装夹具，可直接适配实验室通用的铁架台、管路固定夹等现有工装。外形尺寸上充分考虑了实验室操作台的空间限制，整体长度控制在单手可持握操作的范围内，重量集中在中部的金属基座位置，手持操作时重心稳定，对接管路时不需要额外的辅助支撑。

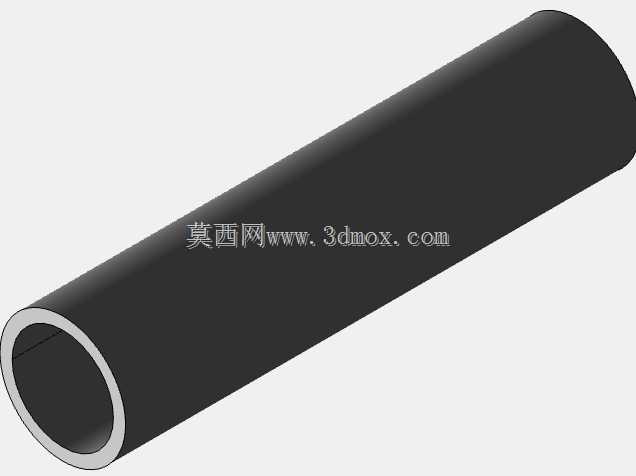

结构细节上，两端的接口采用标准的快装卡接结构，可直接匹配实验室常用的硅胶管、硬管接头，不需要额外加工转接头；中部的顶部阀件采用旋钮式结构，操作力矩小，戴实验手套也可轻松完成开合操作，阀件的流道与主反应腔直接连通，取样时的死体积极小，不会因为残留液影响取样检测的准确性。透明管段的材质设计预留了足够的壁厚，既可以承受反应过程中的压力波动，也具备良好的透光性，方便实验人员直接观察管内的反应状态，比如微生物的生长情况、介质的颜色变化、是否有气泡堆积等问题，不需要额外加装视镜结构。端盖位置的设计考虑了不同实验的拓展需求，可根据需要替换为带传感器接口的端盖，直接接入pH、溶氧等检测探头，不需要对主体结构进行改动，拓展性较强。

在流道设计上，整个装置的内部流道没有突然的变径、直角转弯结构，所有过渡位置均采用圆弧过渡，避免介质在流动过程中形成滞留死区，保证连续流反应过程中介质在管内的停留时间一致，减少因为流道死角导致的反应不均、杂菌滋生问题。中部基座与透明管段的连接位置，设计了定位台阶，装配时可直接将管段抵靠在台阶位置，再通过螺纹压圈压紧密封，装配过程不需要反复调整对中，即使是没有丰富装配经验的实验人员也可以快速完成组装，降低装配失误导致的密封失效概率。
