胰岛素生产储存用反应容器成套装置

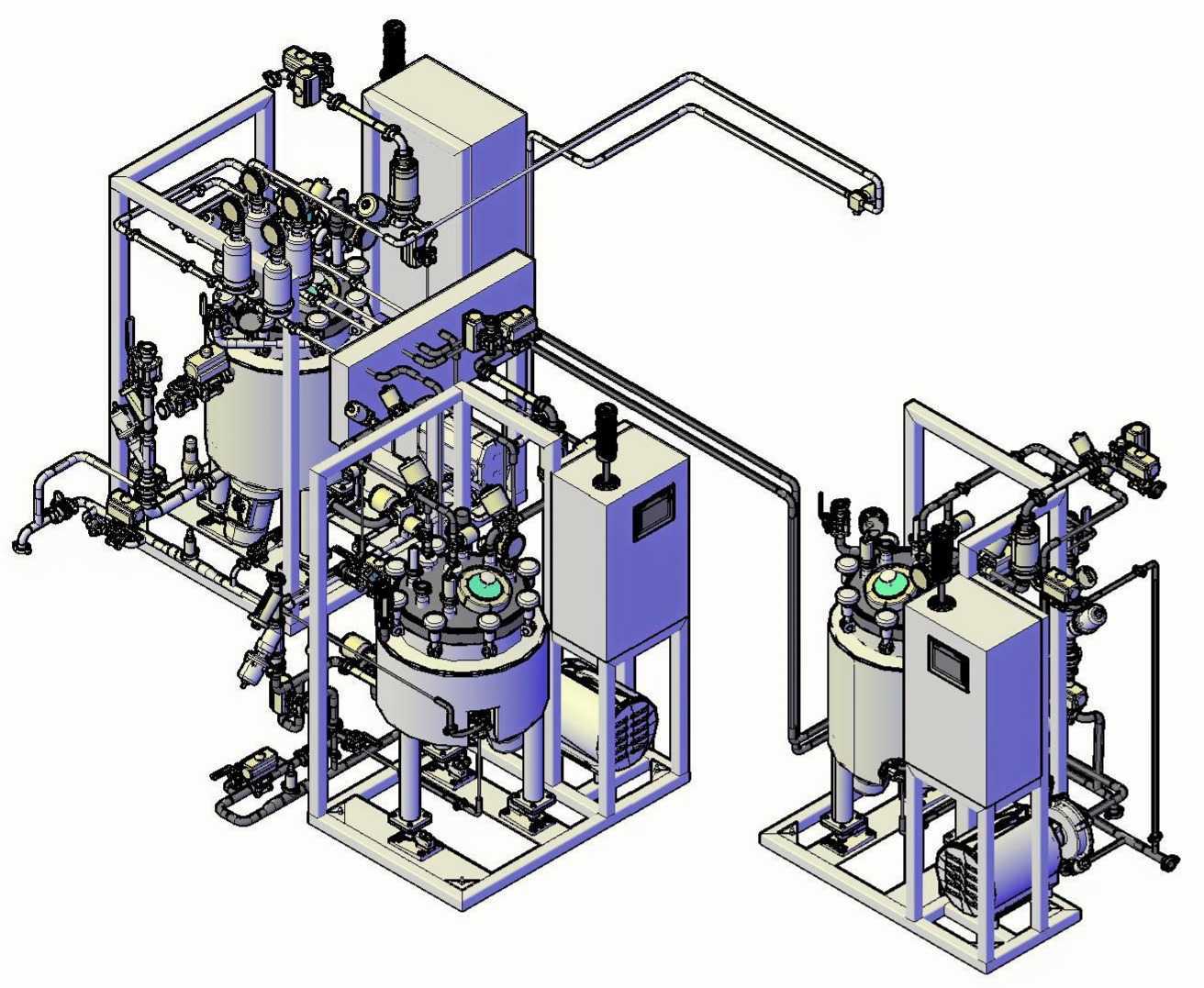

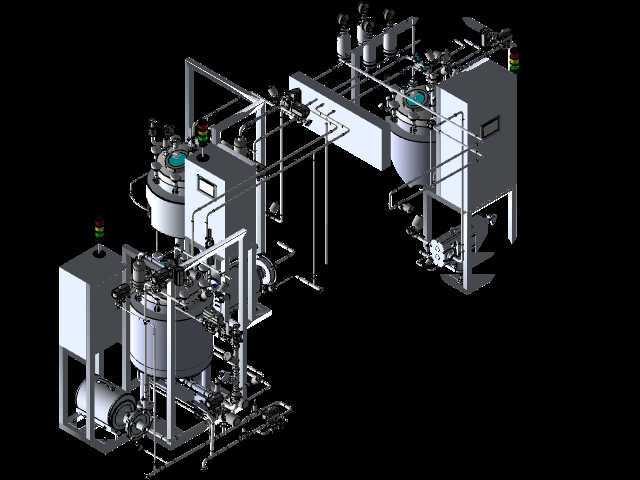

　　从结构设计来看，装置包含100升规格的主反应制造容器、100升容积的中转储槽、50升规格的辅助反应容器三类核心罐体，罐体均采用上下椭圆封头的承压结构设计，满足带压反应工况的强度要求，罐顶配置人孔、视镜、进料口、呼吸阀、温度压力检测接口，罐底设置无残留出料阀，避免生物制药物料滞留引发的染菌风险。罐体侧面的支撑腿直接与撬装底座焊接固定，支撑点经过受力校核，满载工况下底座变形量控制在允许范围内，不会引发管路接口错位泄漏。配套的电气控制箱采用壁挂式安装在撬架侧方，箱体与罐体之间预留足够的操作与检修空间，控制箱面板设置参数显示窗口与操作按钮，可实时采集罐内温度、压力参数，对接车间中控系统实现远程参数监控。这套成套容器装置主要面向生物制药领域的胰岛素生产工序，覆盖从配液反应、中间暂存到成品储放的全流程工艺节点，在实际生产场景中，会直接对接洁净车间的工艺管线，承担物料混合、温控反应、密闭存储的核心功能，适配胰岛素生产过程中对无菌环境、压力稳定、无残留死角的严苛要求。整套装置采用模块化撬装设计思路，将不同容积的反应罐体、储液罐体、配套控制箱、流体输送泵、阀组、连接管路集成在统一的型钢底座框架上，无需现场进行大规模管线拼接，进场后仅需对接主工艺管线、动力电源与控制信号即可完成部署，大幅缩短洁净车间的设备安装调试周期。

　　流体管路采用卫生级抛光管件，所有弯头均采用大曲率半径设计，减少物料输送阻力，管路沿撬架型材排布并通过管卡固定，避免管路悬空产生振动，管路接口全部采用快装卫生级连接结构，方便生产结束后的拆卸清洗与灭菌作业。撬装底座采用型钢焊接成型，底部设置可调式支撑脚，可适配车间地面的不平整度，保证整套装置安装后处于水平状态，避免罐体倾斜导致的液位检测偏差、搅拌负载不均问题。在功能配置上，主反应容器配套搅拌机构，可实现罐内物料的均匀混合，搅拌轴密封采用无菌级机械密封，杜绝外界杂菌进入罐内；罐体夹套可通入温控介质，实现反应过程的精准温度控制，满足胰岛素生产过程中不同工序的温度工艺要求。

　　储液罐体配置液位检测组件，可实时监控罐内物料存量，对接进出料泵实现自动补料与出料。整套装置的管路阀组按工艺流程排布，进料、出料、清洗、灭菌回路各自独立，避免不同工序的物料交叉污染，阀组操作位置集中设置在撬架的操作侧，方便生产人员现场操作，无需绕到设备背面即可完成所有阀门的启闭操作。从安装边界来看，整套撬装装置的外形尺寸充分考虑洁净车间的通道宽度与吊装入口尺寸，模块拆分后可通过标准洁净车间的货运电梯与通道，无需对车间建筑结构进行改造。设备安装时与周边墙体、其他工艺设备预留不小于一米的检修通道，罐顶的操作位置设置配套的操作平台护栏，方便人员进行罐顶部件的检修与维护。

　　设计过程中对整套装置的管路走向进行了优化，减少不必要的弯头与管路长度，既降低了物料输送过程中的残留量，也减少了设备清洗灭菌的介质消耗，同时降低了整套装置的制造成本。所有与物料接触的部件表面均做镜面抛光处理，粗糙度满足生物制药设备的卫生要求，无卫生死角，可配合CIP在位清洗系统完成全自动清洗作业，无需人工拆卸罐体即可完成内部清洁，符合GMP生产规范要求。在安全设计层面，每个承压罐体均配置独立的安全泄压装置，当罐内压力超过设定阈值时自动泄压，避免超压引发的安全风险；管路系统配置压力检测与联锁装置，当输送压力异常时自动停止输送泵运行，保护管路与罐体不受损坏。电气部分采用防爆与防水设计，适配洁净车间的用电安全要求，所有线缆沿撬架内部的线槽排布，避免线缆外露积尘，方便日常清洁维护。
