复合材料梯形板簧应变能仿真结构设计

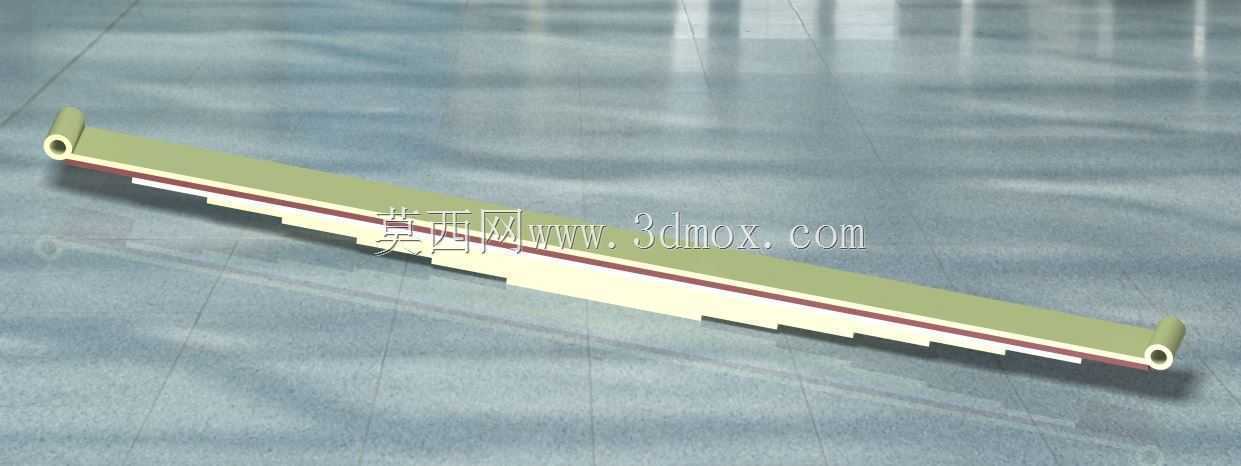

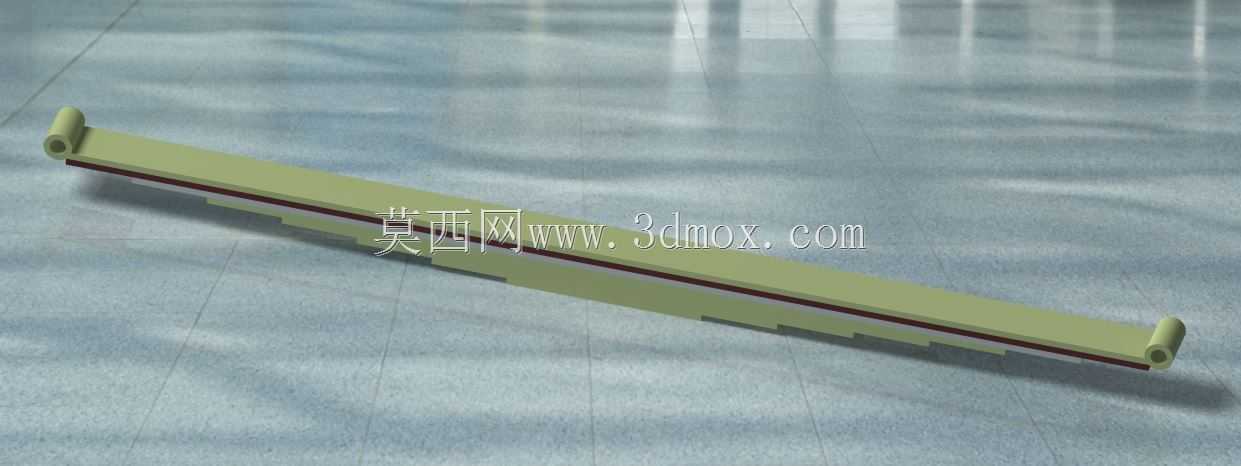

　　该梯形板簧结构主要面向需要轻量化弹性承载的行走机构与稳压设备配套支撑场景，在工程应用中，这类板状弹性件既承担往复载荷下的缓冲吸能任务，也通过自身形变补偿装配公差、衰减振动冲击，常见于对自重敏感、疲劳寿命要求较高的支撑悬架与弹性夹持机构中。从仿真云图可以看到，整根板件沿长度方向呈现连续的弧形轮廓，中段设置有加厚连接区块，两端预留装配贴合面，整体长度方向标注刻度覆盖0至300毫米区间，宽度方向随梯形轮廓逐步收窄，这种变截面形态并非单纯为了外观造型，而是结合弯矩分布做的材料分配：板簧在受弯时，沿跨度不同位置的弯矩值存在明显差异，靠近固定约束与载荷作用点的区域应力水平更高，中段过渡区则承担形变协调作用，因此将截面厚度、宽度随受力梯度调整，能够在不额外增加整体重量的前提下，把高应变能区域控制在材料许用范围内。

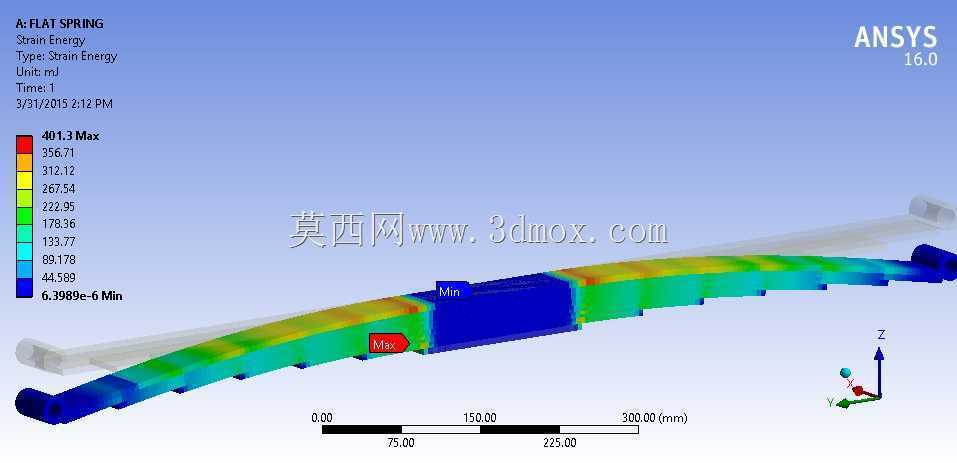

　　设计过程中先以应变能作为核心仿真输出指标，区别于常规仅校核等效应力的分析思路，应变能分布能够直接反映板件在受载时各区域储存弹性变形能的多少：云图中红色高值区集中在板件一侧的载荷作用位置，最大应变能数值对应401.3毫焦量级，蓝色低值区覆盖中段加厚连接块，最小应变能处于6.3989e-6毫焦级别，这种分布特征说明中段区块主要起刚性连接与载荷传递作用，几乎不参与弹性形变，而两侧延伸的弧形板段才是主要的吸能变形区域。在材料选型上采用复合材料铺层方案，相较于传统金属钢板弹簧，复合材料的比强度、比模量更高，可通过调整铺层角度、铺层厚度匹配不同方向的刚度需求：沿板件长度方向布置主承载铺层以承受弯曲拉压应力，横向铺层则约束侧向形变、避免板簧受偏载时出现扭转变形，铺层过渡区域做阶梯式递减处理，避免刚度突变引发的层间剪切剥离。

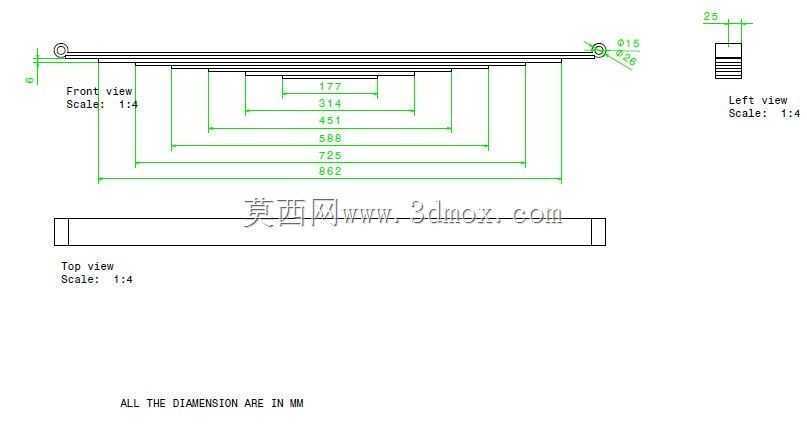

　　从安装边界来看，板件一端的卷边结构用于与支撑销轴配合，形成铰接约束，允许板簧在形变时绕铰接点小幅转动，释放端部附加弯矩；另一端则通过中段的刚性连接块与设备基座或夹持工位固定，连接块上预留的安装面可匹配螺栓锁紧结构，装配时需保证铰接销轴轴线与板簧宽度方向平行，否则偏载会让应变能分布向单侧偏移，长期运行后出现单侧铺层分层失效。外形尺寸上，300毫米的总长度适配中小载荷支撑工位，板件弧形拱高控制在合理区间，既保证空载时留有足够的形变余量，也避免满载时弧高被压平后出现刚接触冲击。梯形的宽度变化设计同时兼顾了安装空间限制：在设备内部布局紧凑的位置，板簧较窄的一端可以伸入狭窄的安装间隙，较宽的一端则提供更大的承载面积，降低与对接部件之间的接触压强。

　　在实际工况匹配中，这类弹性板件需要反复承受数千次乃至数万次的加载卸载循环，仿真时将应变能梯度作为铺层优化的依据，把高应变能区域的铺层厚度适当增加，低应变能的刚性连接区则采用实体填充或高模量铺层，减少不必要的材料冗余。分析结果里的坐标参照系也明确了形变方向：Z向为板簧主要弯曲变形方向，X向沿板件长度延伸，Y向对应宽度方向，建模时需严格对齐该坐标系约束方向，若约束方向出现偏差，仿真得到的应变能分布会与实际受力状态产生明显偏差，无法指导铺层调整。板件表面的色彩分区从蓝到红对应应变能从低到高的变化，工程人员可直接根据云图色块判断哪些区域需要强化、哪些区域可以减重，无需反复试制物理样件即可完成多轮刚度匹配。针对交流稳压设备内的弹性支撑需求，该板簧还需兼顾一定的阻尼特性，复合材料自身的层间摩擦可以耗散部分振动能量，相比金属板簧能更好地抑制设备运行时的共振峰值，避免稳压元件因持续振动出现接线松动或参数漂移。整体结构没有多余的复杂曲面，所有轮廓均为规则弧形与梯形平面组合，既便于铺层制作时的下料裁切，也能在后续装配时快速定位，减少工装夹具的复杂度。
