通讯设备用折弯式金属连接固定夹具

这款金属夹具属于通讯设备内部的连接固定类五金件，主要应用在通讯基站设备、终端通讯模组的内部装配场景中，用来实现不同金属导电排、结构安装板之间的定位与压紧，避免设备在运输、运行过程中出现连接松脱、接触不良的问题。在通讯设备的装配场景里，这类夹具往往承担着双重作用，一方面要提供足够的压紧力保证电气连接的接触可靠性，另一方面要适配紧凑的内部安装空间，不能占用过多的排布位置，同时还要满足批量装配时的快速安装需求，不需要复杂的工装辅助就能完成定位锁紧。

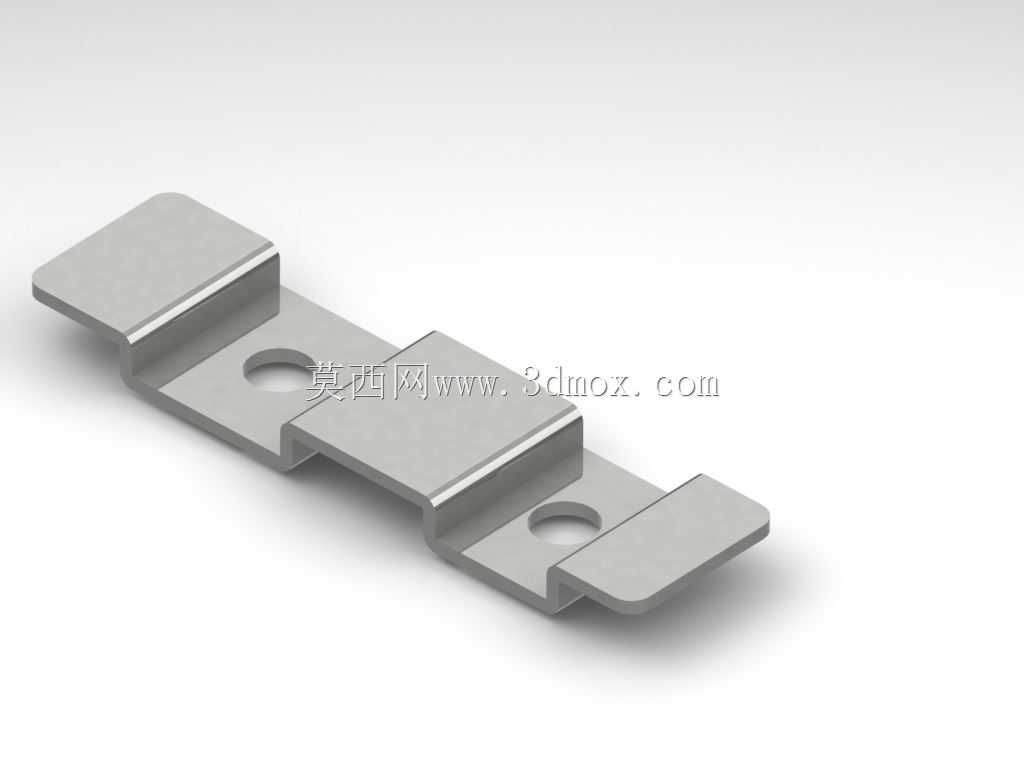

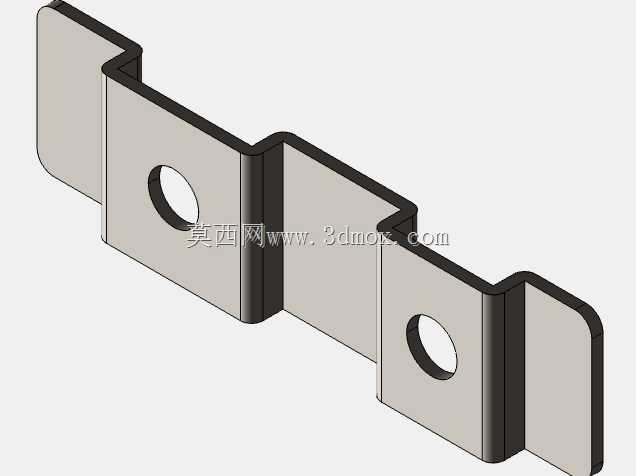

从结构设计来看，这款夹具采用一体化冲压折弯成型工艺，整体为长条状薄金属板结构，两端分别设置向上折弯的压接边，中间段保留平直的安装基面，基面上开设两个圆形安装孔，孔位与通讯设备内部安装柱的位置完全匹配，安装时可以直接穿过固定螺丝完成锁紧，不需要额外调整位置。两端的折弯边高度经过精确计算，刚好能够压住下方被固定的导电排边缘，既不会因为折弯高度过高导致压接力不足，也不会因为高度过低压伤被固定件的表面镀层。中间平直段的宽度与被连接件的安装面宽度保持一致，安装后不会出现偏载，压紧力可以均匀分布在整个接触面上，避免局部应力集中导致的零件变形。

设计过程中，首先考虑的是通讯设备内部的安装边界条件，这类夹具的安装空间通常预留的间隙非常小，整体厚度不能超过3mm，宽度控制在15mm以内，总长度根据安装孔的中心距确定，两个安装孔的中心距要匹配现有安装柱的标准间距，不需要重新在设备结构件上打孔，能够直接适配现有成熟的安装结构，降低整机的改造成本。折弯边的圆角半径按照冲压工艺的最小合理值设置，既避免折弯处出现应力开裂的问题，也不会因为圆角过大导致压接时出现间隙。安装孔的直径比常用的固定螺丝直径大0.2mm，既可以补偿少量的安装位置误差，也不会因为间隙过大导致安装后出现窜动。

在实际使用场景中，这类夹具不需要配合额外的弹性垫片，依靠自身折弯后的结构刚性就能提供持续的压紧力，金属板材选用导电性能良好的弹性铜合金或者镀锌钢板，表面做钝化处理，既满足导电连接的需求，也能在通讯设备的长期运行环境下抵御潮湿、盐雾的侵蚀，避免接触电阻升高。安装时只需要将夹具放置在两个被连接件的上方，对齐安装孔后拧入两颗固定螺丝，按照规定的扭矩锁紧即可，两端的折弯边会紧紧压在被固定件的表面，即使设备受到振动冲击，也不会出现松脱移位的情况。

从结构合理性角度看，一体化冲压的结构没有额外的焊接、铆接工序，批量生产时的一致性非常好，零件的尺寸公差可以控制在±0.1mm以内，完全满足通讯设备高精度装配的要求。零件的边缘都做了倒钝处理，没有尖锐的毛刺，装配时不会划伤操作人员，也不会破坏相邻零件的绝缘层。整体结构没有多余的设计冗余，在保证足够结构强度和压紧力的前提下，尽可能缩小了零件的外形尺寸，减轻了零件重量，符合通讯设备轻量化、小型化的设计趋势。在进行三维建模时，需要重点关注折弯处的展开尺寸计算，确保冲压成型后的孔位精度、折弯高度符合设计要求，同时要预留合理的冲压脱模斜度，避免生产时出现卡模的问题，还要校核安装后的干涉情况，确保夹具安装后不会和周边的电容、接线端子等元器件发生空间冲突。
