门窗型材配套塑料挂接卡扣结构设计

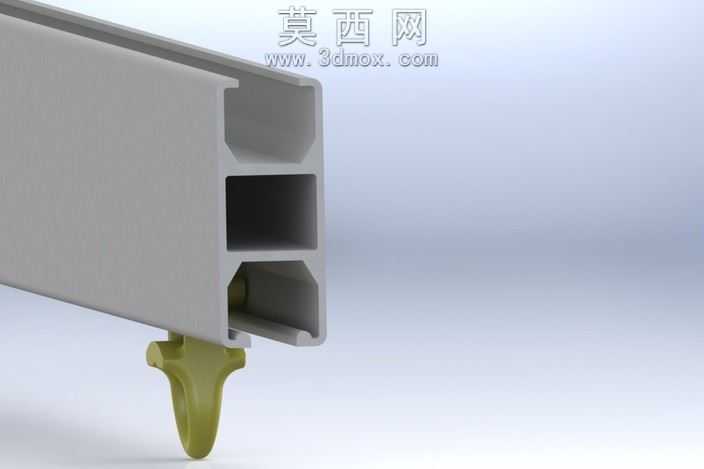

现场安装塑钢门窗型材配套挂接件时，最容易碰到的问题就是卡扣卡入后回弹松脱，或是硬卡进去之后型材槽口被撑裂，后期使用中挂接的密封胶条、装饰压条移位漏缝，返工率居高不下。这款挂接卡扣的模型在结构上做了针对性的适配，卡头部分做了1.5度的拔模斜度，不是直上直下的硬棱，卡入型材C型槽的时候，两侧弹性臂能顺着斜度均匀收缩，不会因为局部应力集中把型材的薄壁槽口顶出白痕。

卡扣根部和型材端面接触的位置做了0.2mm的限位凸台，卡入到位之后凸台刚好贴住型材端面，不会出现卡扣插得过深导致挂接位偏移的问题，也能避免长期使用后卡扣往型材槽内窜动。下方的挂接钩做了圆弧过渡，没有尖锐的直角，挂装配套的压条或者密封件的时候，不会刮伤橡胶件的表面，也能分散挂接载荷，不会因为应力集中在挂接位置出现断裂。

建模的时候特意把弹性臂的厚度做了差异化调整，靠近根部的位置厚度1.8mm，往卡头方向逐渐收薄到1.2mm，这样弹性变形量集中在臂的中前段，根部不会因为反复拆装出现疲劳断裂。之前试过等厚度的弹性臂，拆装三次之后根部就出现了发白的应力痕，调整厚度之后反复拆装十几次也没有出现裂纹，弹性回复率还能保持在95%以上。

材质表现上还原了改性PP塑料的哑光质感，没有做过度的高光效果，和实际注塑出来的零件质感一致，型材部分的表面做了细微的磨砂纹理，还原塑钢型材挤出后的真实表面状态，装配间隙留了0.1mm的公差，刚好模拟实际生产中的装配松紧度，不会出现模型里干涉装不上，或者间隙过大松垮的问题。

这个模型不管是做门窗五金的结构验证，还是职校实训做注塑件结构设计练习，都能直接拿来做参考，不用再反复调整卡扣的弹性参数和配合尺寸，能省掉不少前期试错的时间。实际开模的时候，这个结构的进胶点设在卡扣背面的中心位置，不会在外观面留下胶口痕迹，脱模斜度也符合注塑生产的要求，不用再额外做结构修改就能直接排模生产。
