四旋翼飞行器中心安装承载基板结构

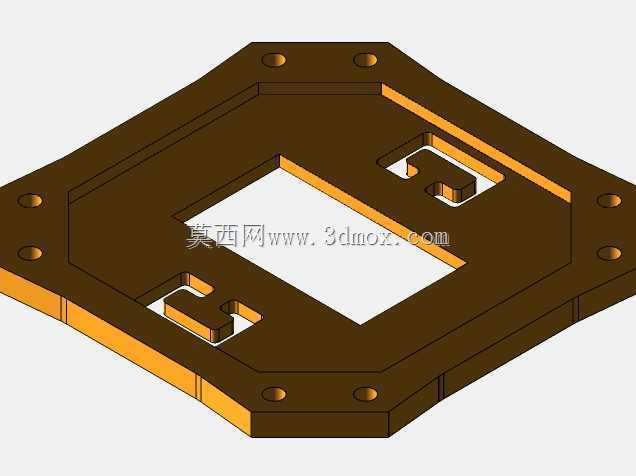

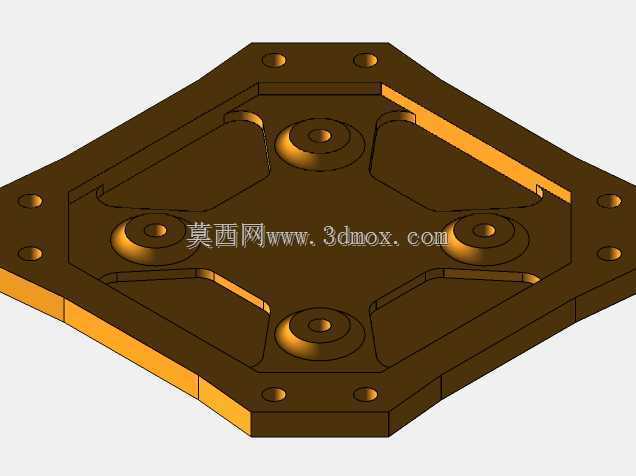

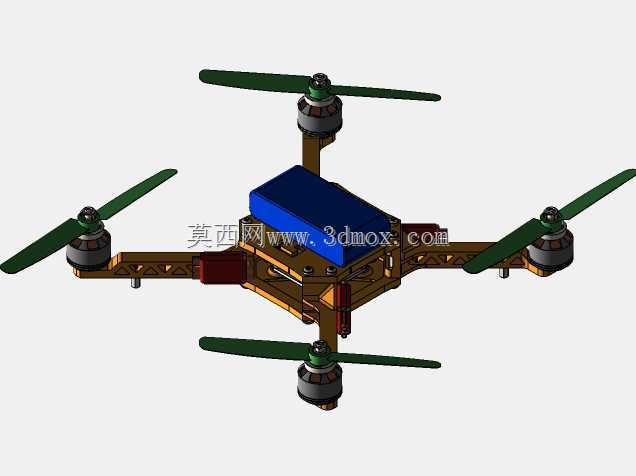

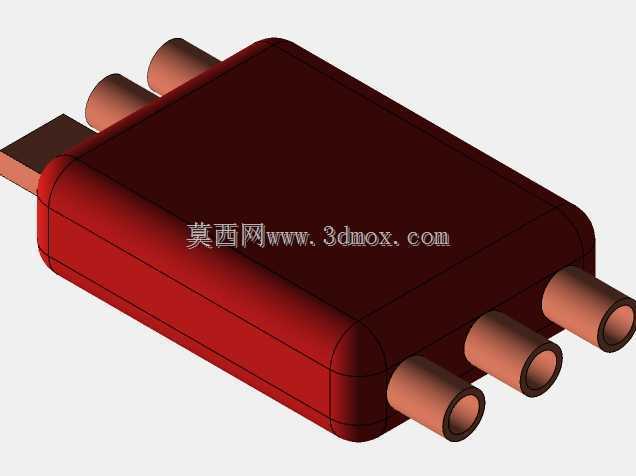

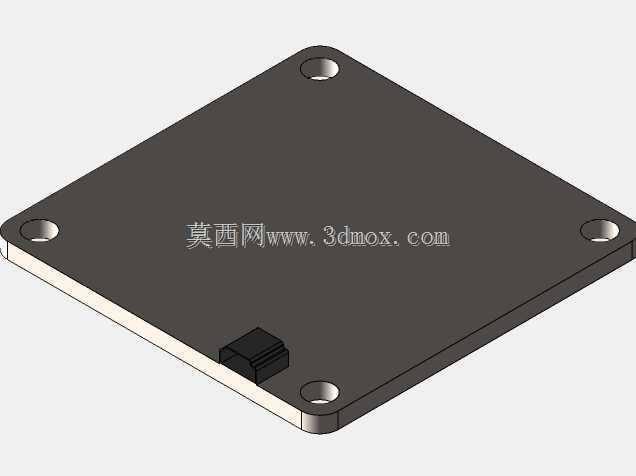

　　这款四旋翼飞行器的中心承载基板，是整套飞行动力系统的核心安装基准件，日常作业中承担着飞控模块、电源模块、电调组件、机臂连接端的全部载荷传递作用，不管是消费级航拍场景下的长时间巡航，还是工业级巡检场景下的挂载设备搭载，这块基板的结构刚性直接决定了整机飞行过程中的振动抑制表现与姿态稳定性。从结构设计逻辑来看，基板采用对称式八边形切边轮廓，没有采用常规的方形整板设计，四个对角方向的切边处理，一方面是为了给机臂安装座留出足够的避让空间，避免机臂折叠或者偏转过程中与中心板产生结构干涉，另一方面也能在不损失核心安装区域结构强度的前提下，尽可能削减不必要的板材重量，对于对起飞重量极其敏感的多旋翼飞行器来说，每一克无效重量的削减，

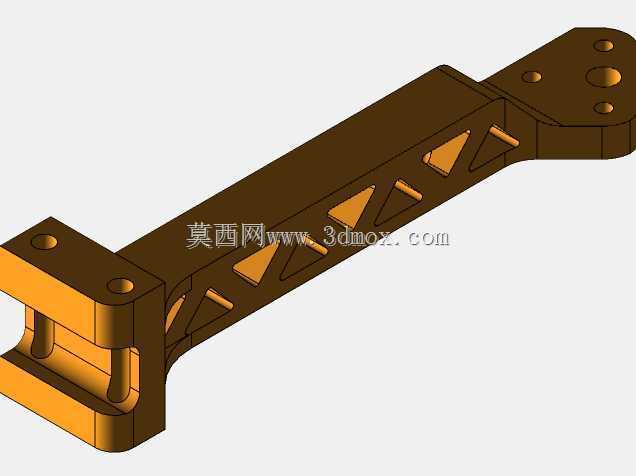

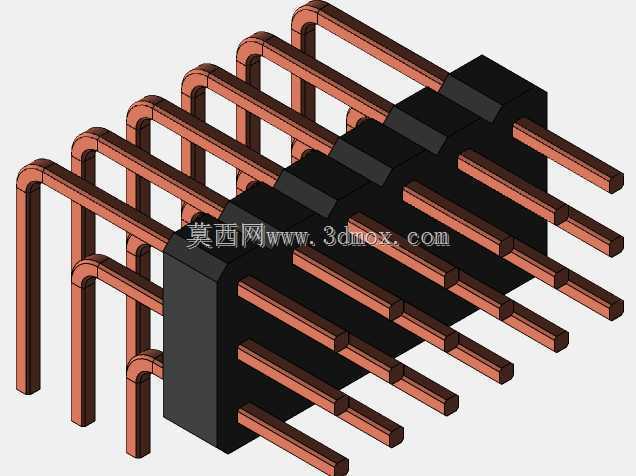

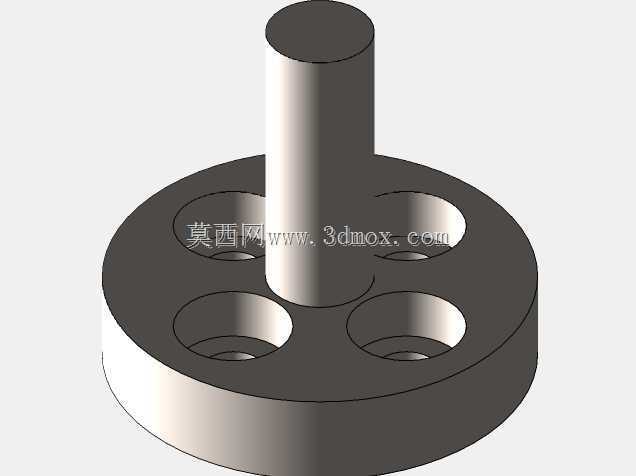

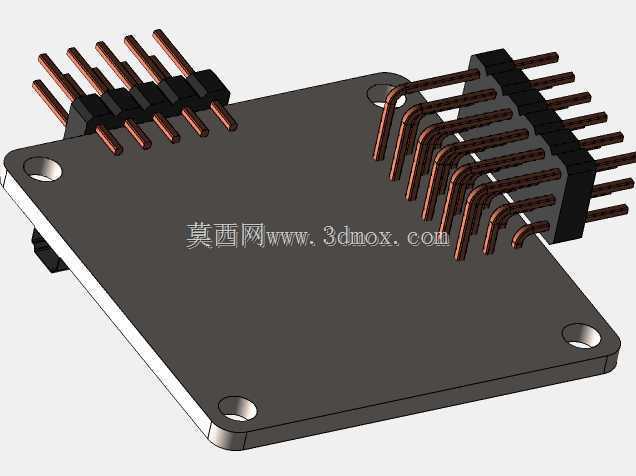

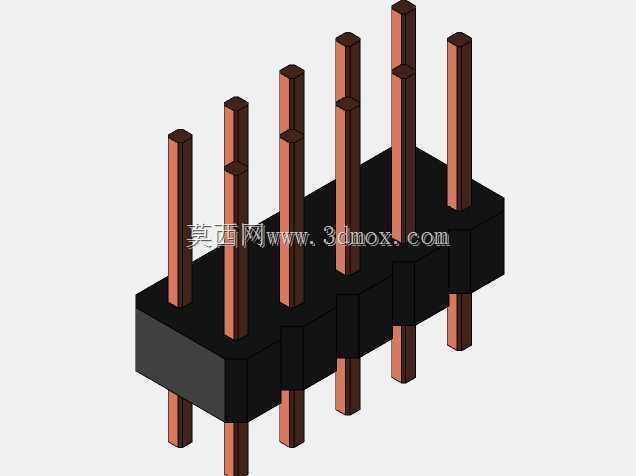

　　都能直接转化为有效载荷能力或者续航时长的提升。基板上的安装孔位采用完全对称的布局设计，四个角位的沉头安装孔对应机臂与中心板的锁紧固定位，沉孔深度经过精确计算，锁紧螺丝安装完成后螺丝端面不会突出基板表面，避免突出的螺丝头剐蹭飞控线路或者电池绝缘层，降低飞行过程中出现线路短路的风险。基板中心区域的四个凸台结构，是专门为飞控主板安装预留的支撑位，凸台高度统一，能够让飞控主板与基板表面留出3毫米左右的间隙，这个间隙一方面可以给飞控板底部的焊接引脚留出避让空间，避免引脚直接接触金属基板造成短路，另一方面也能形成空气流通的夹层，帮助飞控板工作过程中产生的热量快速散出，避免夏季高温环境下长时间飞行出现飞控过热宕机的问题。凸台中心的螺纹孔采用统一的M2标准规格，适配市面上绝大多数通用飞控板的安装孔距，不需要额外做转接件就能直接完成飞控的安装固定，降低整机组装的调试成本。基板边缘的加强筋结构沿着受力方向布置，从每个机臂安装位向中心凸台方向延伸，筋条高度与基板厚度保持1:1.5的比例，这种设计能够在不增加整体板材厚度的前提下，大幅提升基板的抗扭刚性，当飞行器做急转、升降、侧飞等大机动动作时，机臂传递过来的交变载荷会顺着加强筋均匀分散到整个基板平面，不会出现局部应力集中导致的基板变形甚至断裂问题。从安装边界尺寸来看，基板对角方向的最大安装距离适配220到250轴距的四旋翼机架，中心安装区域的平面度公差控制在0.1毫米以内，

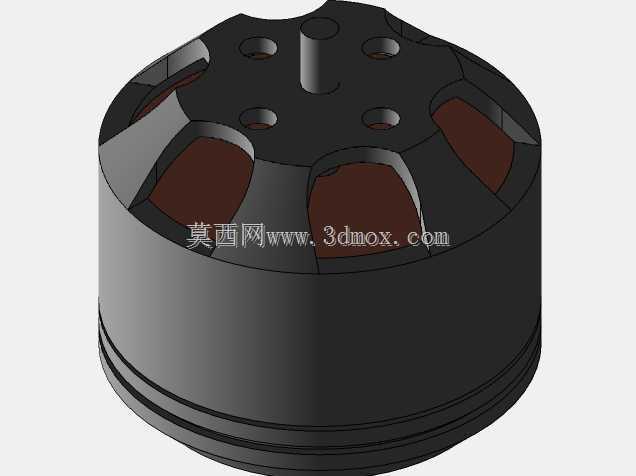

　　能够保证飞控板安装后不会因为基板平面度问题出现应力变形，避免飞控内部的陀螺仪、加速度计传感器因为安装应力出现测量偏差，影响飞行姿态的解算精度。基板的厚度选择也经过多轮迭代验证，过薄会导致飞行过程中基板产生谐振，放大电机转动带来的振动，直接影响飞控的滤波效果，导致飞行姿态不稳甚至出现射桨风险；过厚则会带来不必要的重量增加，降低整机的推重比，影响飞行机动性。当前设计的厚度在保证刚性足够的前提下，将谐振频率控制在电机工作转速对应的振动频率范围之外，从结构根源上降低共振出现的概率。在实际组装过程中，这块基板处于整个机架的中心层，上方可以叠加安装电源分线板、GPS模块支架，下方可以挂载电池绑带固定座、云台安装挂点，

　　所有孔位的位置都经过装配校验，不会出现上层部件安装后与下层部件产生位置冲突的问题。针对户外作业场景可能遇到的轻微磕碰，基板的边角位置都做了圆角过渡处理，没有尖锐的直角结构，既能够降低磕碰时的应力集中，也能避免组装过程中尖锐边角划伤操作人员或者线路外皮。整个结构的设计没有多余的装饰性特征，所有的结构特征都服务于安装、承载、减重、散热这几个核心功能点，完全围绕多旋翼飞行器中心板的实际使用需求做优化，不管是用于个人DIY组装四旋翼飞行器，还是用于小型工业级巡检无人机的机架结构参考，都具备很高的实际参考价值，建模过程中所有的安装孔位、凸台高度、筋条尺寸都按照实际加工公差做了预留，直接导出工程图就可以用于板材的CNC加工或者3D打印制作，不需要再做额外的尺寸修正。
