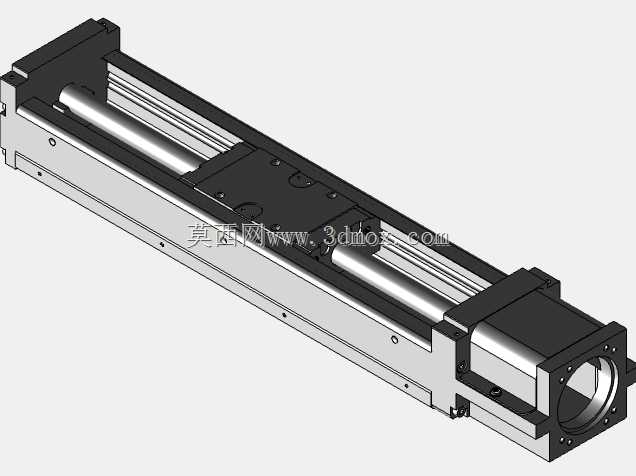

BG4610A系列线性滑台模组结构设计

这款线性滑台模组的设计，首先围绕精密传动场景的安装适配性展开，本体采用一体化挤压铝型材作为基座，型材截面经过受力优化，两侧集成了直线导轨的安装基准面，无需额外拼接装配基准，从根源上降低了装配累积误差对运行精度的影响。基座的安装面预留了标准间距的螺纹孔阵列，既可以直接通过螺栓固定在设备台架上，也可以配合连接板实现多轴组合搭建，适配XY十字、XZ悬臂、XYZ龙门等多种搭建形式，覆盖3C电子装配、检测设备移载、小型工件上下料等常见的自动化工位需求。

从传动结构来看，模组内部采用滚珠丝杠作为核心传动部件，丝杠两端采用配对角接触轴承做固定支撑，靠近电机安装端的轴承座集成了密封结构，既可以阻挡加工环境中的粉尘、切削液进入丝杠滚道，也能防止润滑脂外泄，延长维护周期。丝杠螺母与滑动台通过定位销+螺栓的刚性连接结构固定，滑动台与两侧导轨的滑块采用共面安装设计，滑块的预压等级可以根据实际负载需求选配，在轻载高速场景下可以选用微预压滑块降低运行阻力，在重载切削或者高频启停场景下可以选用中预压滑块提升整体刚性，避免高速启停时出现滑动台晃动的问题。

电机安装端的设计充分考虑了不同品牌伺服、步进电机的适配性，采用标准法兰接口的电机座，通过同步轮或者联轴器可以直接对接40、60机座的伺服电机，也可以根据需求加装减速机提升输出扭矩，电机座与基座的连接面设置了定位止口，保证电机输出轴与丝杠的同轴度，避免因为同轴度误差导致的联轴器磨损、丝杠运行异响等问题。模组的两端都设置了硬限位挡块与光电开关安装槽，用户可以根据实际行程需求调整原点、正负限位开关的位置，硬限位挡块采用聚氨酯缓冲材质，在软件限位失效的情况下可以吸收滑动台的冲击动能，避免刚性碰撞损坏丝杠或者导轨。

滑动台的台面预留了多组安装螺纹孔，孔位间距符合通用工业安装标准，可以直接搭载气动夹爪、视觉相机、点胶阀、焊枪等末端执行器，不需要额外加工过渡连接板，降低用户的二次设计成本。模组的侧面预留了光电开关的走线槽，可以将限位开关、电机的线缆全部收纳在槽内，配合拖链使用时不会出现线缆剐蹭的问题，整体外观更加整洁，也避免了设备运行过程中线缆被拉扯损坏的风险。

在精度保持性设计上，基座的导轨安装面经过精磨加工，平面度控制在0.02mm每米行程范围内，丝杠的导程可以根据需求选配5mm、10mm、20mm等不同规格，对应不同的运行速度与进给精度，比如选配5mm导程丝杠时，搭配17位编码器的伺服电机，可以实现微米级的进给分辨率，满足精密检测、微组装场景的精度要求；选配20mm导程丝杠时，最高运行速度可以达到1m/s以上，满足快速移载场景的节拍要求。模组的整体防护采用不锈钢带密封结构，滑动台移动时不锈钢带始终覆盖基座的开口位置，可以有效阻挡车间内的粉尘、焊渣、碎屑进入模组内部，相比开放式的导轨丝杠结构，防护等级可以达到IP40，适合在一般工业环境下长期使用，不需要频繁清理内部的杂物。

安装边界方面，这款模组的本体宽度为46mm，对应100mm到1000mm不等的有效行程版本，本次设计的340mm行程版本，总长度控制在520mm以内，本体高度为60mm，滑动台的尺寸为120mm*80mm，整体占用空间非常紧凑，适合在设备内部安装空间有限的场景下使用，比如小型桌面自动化设备、多工位转盘的上下料机构、实验室自动化检测设备等场景，不需要预留过大的安装空间就可以实现稳定的直线传动。在负载能力上，水平安装时额定负载可以达到30kg，垂直安装时搭配抱闸电机可以承载10kg以内的负载，满足绝大多数小型自动化工位的负载需求，不需要选用更大规格的模组造成成本浪费。

设计过程中还充分考虑了维护便利性，模组的注油嘴设置在滑动台的侧面，不需要拆解模组就可以定期给丝杠和导轨加注润滑脂，日常维护只需要定期清理钢带表面的杂物、检查紧固件是否松动即可，不需要复杂的维护操作，降低设备的后期运维成本。两端的端盖采用可拆卸设计，如果需要更换丝杠或者调整轴承预紧，只需要拆下端盖就可以操作，不需要将整个模组从设备上拆解下来，大幅缩短维护停机时间。
