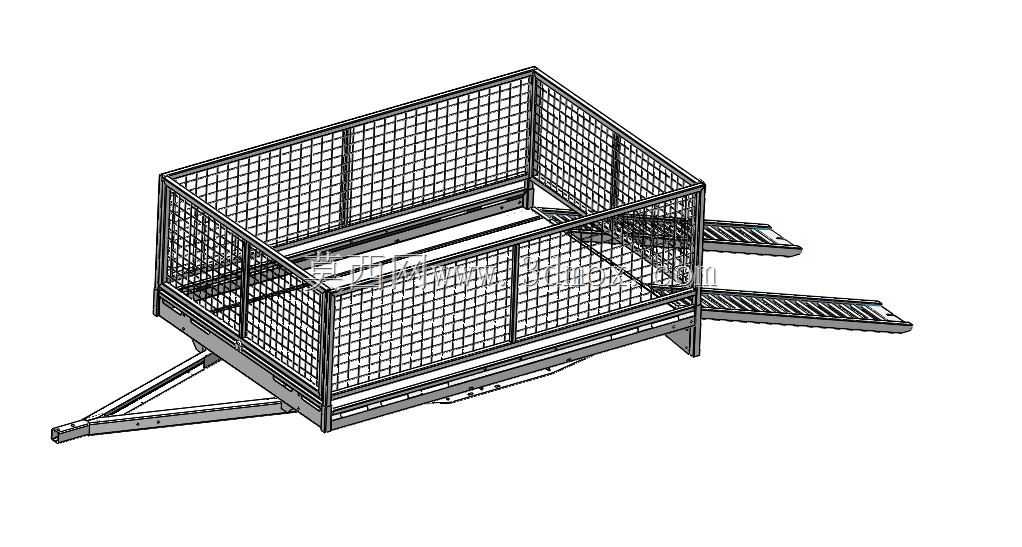

带双爬梯网格式运输拖车笼结构

　　这款带双爬梯的网格式拖挂运输笼，主要面向小型场地转运、户外作业装备拖运场景设计，常见于园林作业、小型工程机具转场、休闲户外装备运输等工况，可挂载在常规乘用车辆或小型农用牵引设备后方，承担中小型轮式设备、零散物料的短途转运任务。从结构设计逻辑来看，整体采用框架式承载结构，主框架选用矩形截面型钢拼焊成型，作为整个货厢的承载基底，底部框架预留了标准拖挂连接接口，可适配多数民用牵引装置的连接尺寸，连接位设置了加强筋板分散牵引载荷，避免长期拖拽出现焊缝开裂问题。

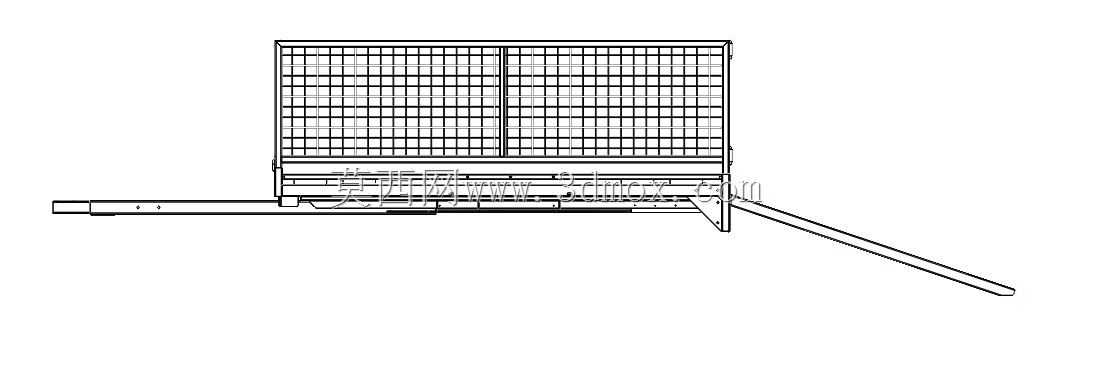

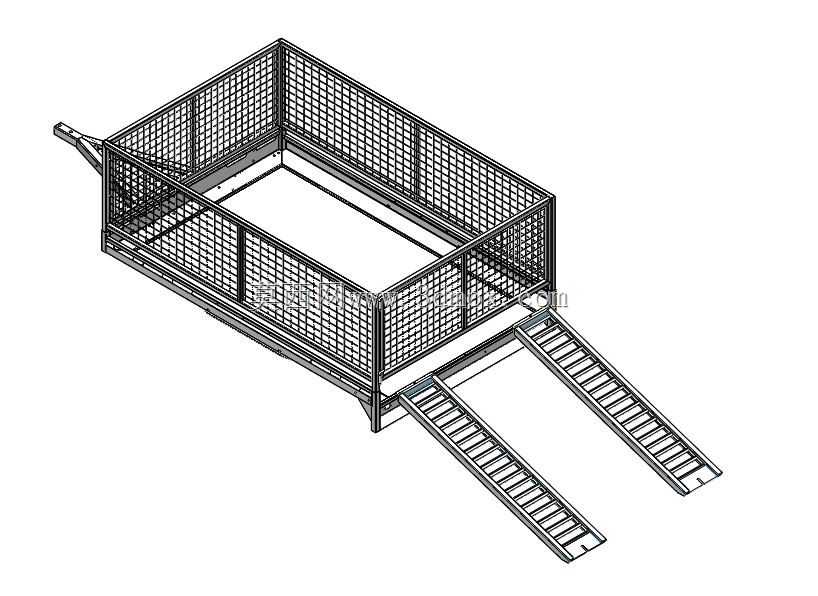

　　货厢四周采用钢丝网格围板结构，网格间距经过实际工况验证，既能够阻挡零散小件货物在运输过程中掉落，又不会过多增加整体自重，相比全封闭钢板围板，网格结构风阻更小，同时能降低运输过程中货厢内部的积尘积水问题，日常清理维护更加便捷。货厢尾部设置的双爬梯为分体式铰接结构，不用时可向上翻折贴合在货厢尾端围板处，通过插销结构固定，不会超出货厢整体外廓，行驶过程中不会产生额外的风阻或剐蹭风险；使用时可将爬梯向下翻折，爬梯末端设置有防滑齿结构，接触地面时可增大摩擦力，避免轮式设备上下时爬梯滑移，爬梯本身采用型钢加防滑踏条的结构，单条爬梯的承载能力经过载荷校核，可满足小型 ATV、园林作业机械、小型手推设备的上下通行需求，双爬梯的间距适配多数小型轮式设备的轮距，设备上下过程中无需额外调整对位，操作门槛更低。

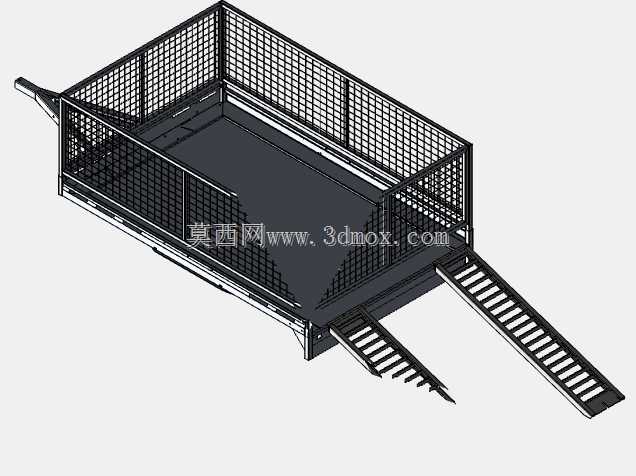

　　从安装边界尺寸来看，整体货厢的宽度控制在常规道路通行的允许尺寸范围内，拖挂状态下不会超出牵引车辆的外廓宽度，满足普通道路通行的尺寸要求；货厢内部底板采用花纹钢板铺设，表面的防滑纹路可增大货物与底板的摩擦力，减少运输过程中货物的滑移，底板下方设置了多根横向加强梁，均匀分布承载载荷，避免长期重载出现底板凹陷变形。设计过程中充分考虑了实际使用的便利性，货厢前端的牵引架长度经过优化，转向时牵引架与牵引车辆尾部不会发生运动干涉，转弯半径适配常规乡村道路、园区内部道路的通行需求；网格围板与主框架之间采用螺栓加焊接的双重固定方式，局部网格出现损坏时可单独拆卸更换，无需整体更换围板，降低后期维护成本。

　　整体结构没有多余的冗余设计，所有承载部件的截面选型都经过载荷验算，在满足额定承载需求的前提下尽可能控制自重，减少牵引过程中的能耗损失；爬梯的铰接位设置了润滑注油点，长期使用可定期加注润滑脂，避免铰接位锈蚀导致翻折卡滞。在实际使用场景中，这类运输笼除了转运轮式小型设备外，也可用来转运园林修剪枝条、小型建材、户外露营装备等零散物料，网格结构可通过绑带直接穿过网格固定货物，无需额外设置挂点，货物固定操作更加灵活。货厢底部的框架预留了可选装挡泥板、尾灯支架的安装孔位，用户可根据实际使用需求加装对应配件，满足道路行驶的安全规范要求。
