制药食品级管道用三卡箍TC接头结构

在制药配液系统、食品饮料无菌输送管路的搭建过程中，管路连接节点的密封可靠性、清洁无死角特性是整个系统合规性的核心控制点，这类三卡箍TC接头正是为满足这类高卫生要求场景开发的专用连接件。不同于普通工业管路的螺纹、焊接连接形式，该类接头采用卡箍快装结构，无需复杂的焊接工装或螺纹攻丝工序，现场安装时仅需将接头端面对齐，套上配套的密封垫圈，再用标准三卡箍箍住两端的凸缘卡紧即可完成连接，大幅缩短洁净管路的安装施工周期，也方便后期生产过程中的管路拆卸清洗、灭菌与部件更换，完全适配制药、食品行业频繁CIP原位清洗、SIP灭菌的作业需求。

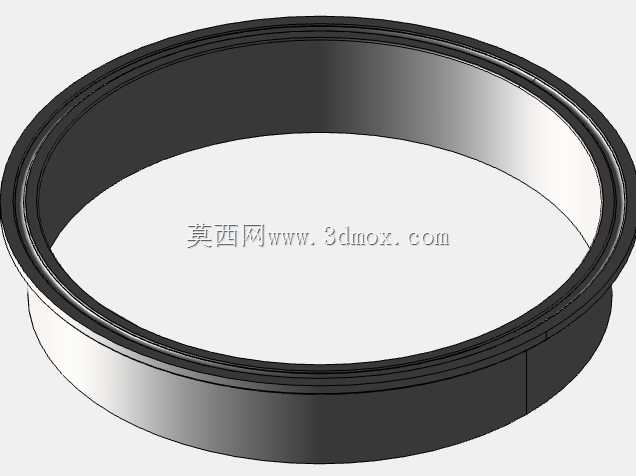

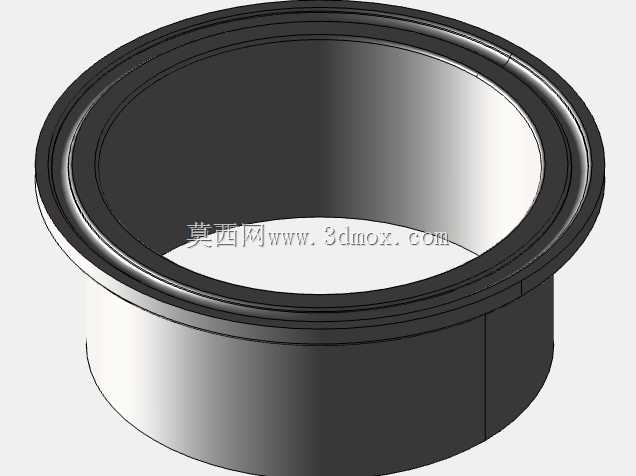

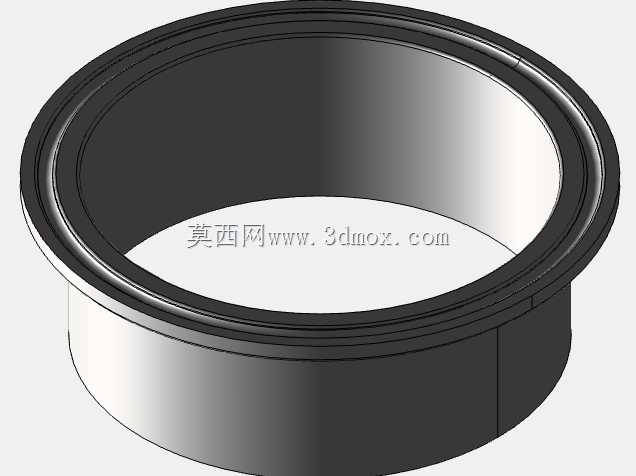

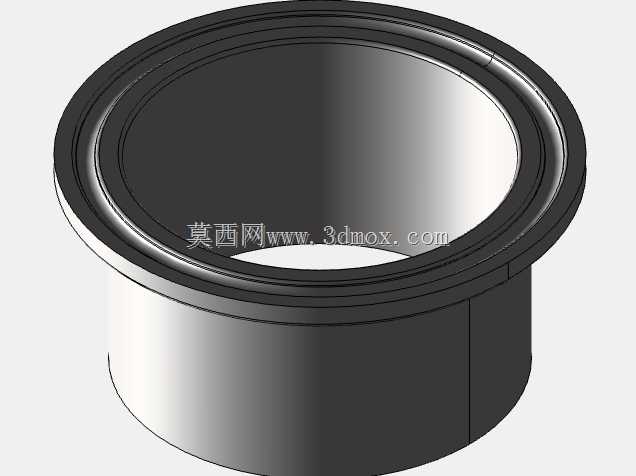

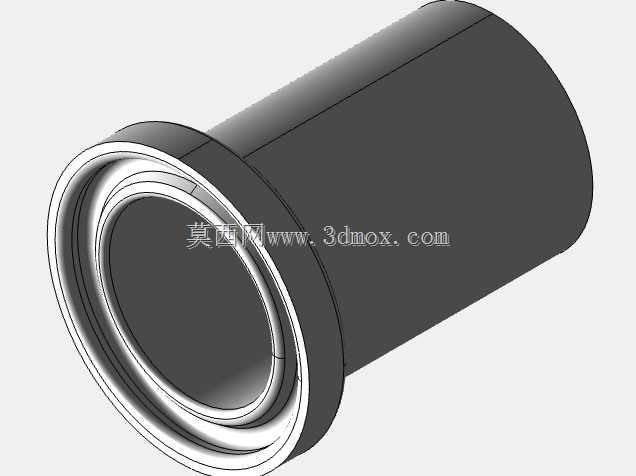

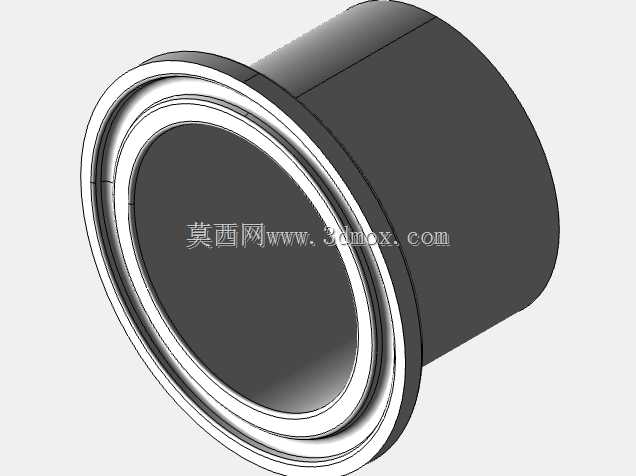

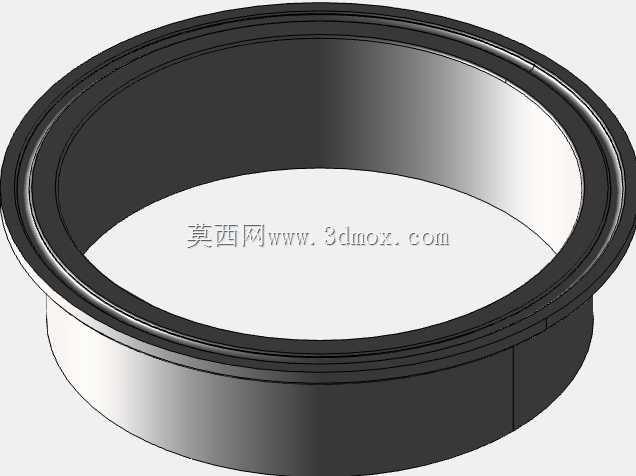

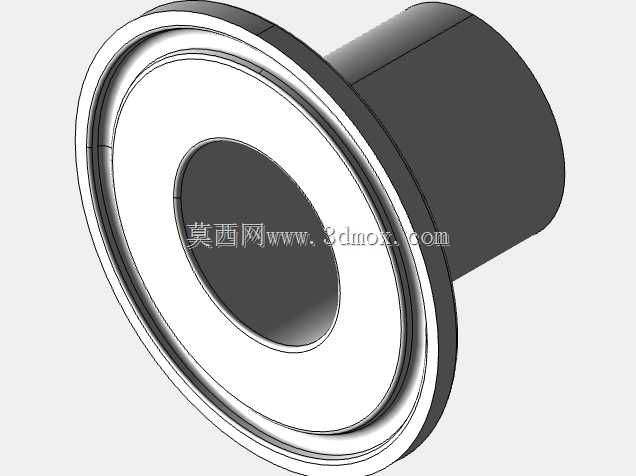

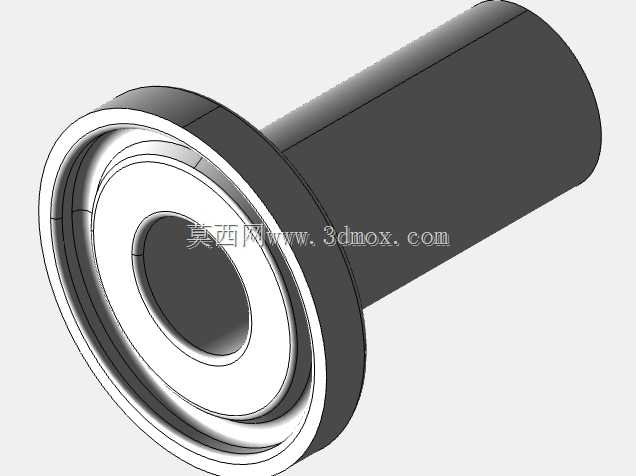

从结构设计逻辑来看，该接头整体采用带法兰凸缘的直通式筒体结构，筒体部分为等径空心流道，内壁全程做圆弧过渡处理，不存在任何直角凹陷、螺纹缝隙这类容易残留物料、滋生细菌的卫生死角，流道表面粗糙度可达到卫生级要求，避免物料输送过程中出现挂壁、残留问题，降低不同批次物料交叉污染的风险。端部的凸缘结构是卡箍连接的核心受力部位，凸缘的外径、厚度以及端面的平面度都经过严格的尺寸校核，凸缘外侧的倒角角度与标准三卡箍的卡槽弧度完全匹配，当卡箍锁紧时，卡箍的楔形面会同步压紧两端接头的凸缘斜面，将锁紧力均匀转化为对接端面的轴向压紧力，配合中间的卫生级密封垫圈，可实现1.0MPa以上工作压力下的无泄漏密封，同时保证对接处的流道齐平，不会出现台阶错位干扰物料流动的问题。

从安装边界维度考量，该接头的筒体长度、凸缘外径均遵循ASME BPE标准的尺寸规范，可直接与同标准的卫生级管道、阀门、泵体端口实现互换适配，不需要额外加工过渡连接件。设计过程中，建模阶段就充分考虑了实际安装的操作空间需求：凸缘的径向突出尺寸控制在合理范围，即使在管路排布密集的配液罐周边、设备夹层内，也能预留足够的卡箍安装操作空间，不需要为了接头安装额外放大管路间距。同时接头的整体结构做了等强度优化，筒体部分的壁厚满足输送流体的压力承载要求，凸缘与筒体的连接位置做了圆弧过渡加强，避免长期受管路振动、卡箍锁紧力作用出现应力集中开裂的问题，整个零件没有多余的冗余结构，在保证结构强度与密封性能的前提下尽可能压缩整体重量，降低管路系统的整体负载。

在实际应用场景中，这类接头除了用于制药行业的纯化水、注射用水、药液输送管路，还广泛应用在乳制品、果汁饮料、啤酒酿造等食品行业的物料输送系统中，可适配常温输送、高温灭菌、负压抽料等多种工况。不同于焊接连接会在焊缝位置出现氧化层、凹凸不平的问题，该类快装接头的所有与物料接触的表面都可以做镜面抛光处理，表面粗糙度均匀一致，清洗时流体可以完全冲刷到所有接触表面，不会出现清洗盲区，满足食品药品生产的卫生规范要求。建模过程中，所有配合尺寸都严格按照标准公差要求设定，凸缘端面的平面度、凸缘与筒体的同轴度都做了形位公差约束，保证实际加工出来的零件可以和标准卡箍、密封垫圈完美适配，不会出现安装错位、密封压合不均匀导致的泄漏问题。
