理疗师专用磁组式运动康复器械结构

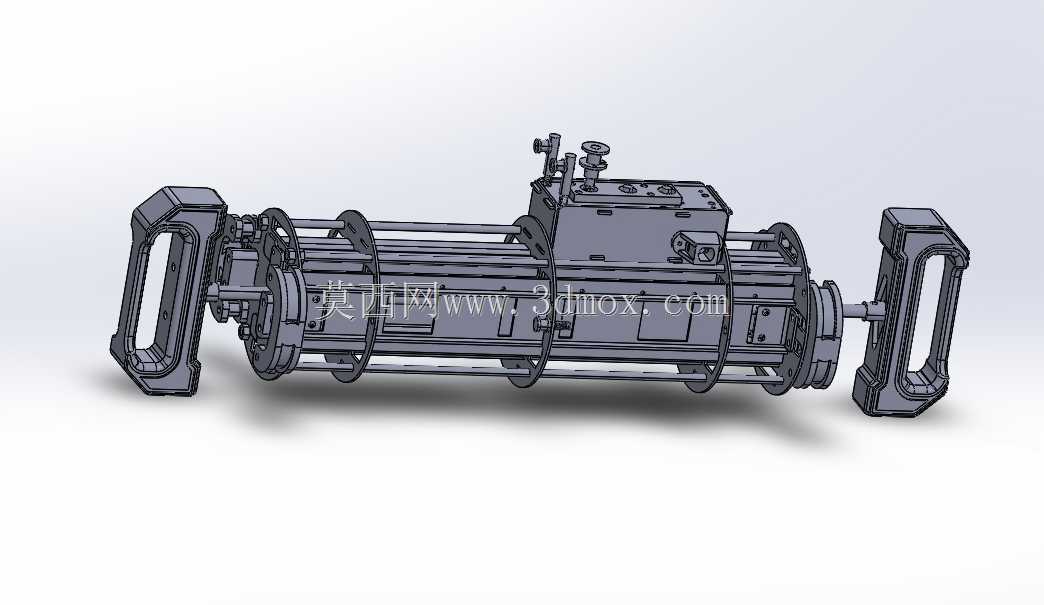

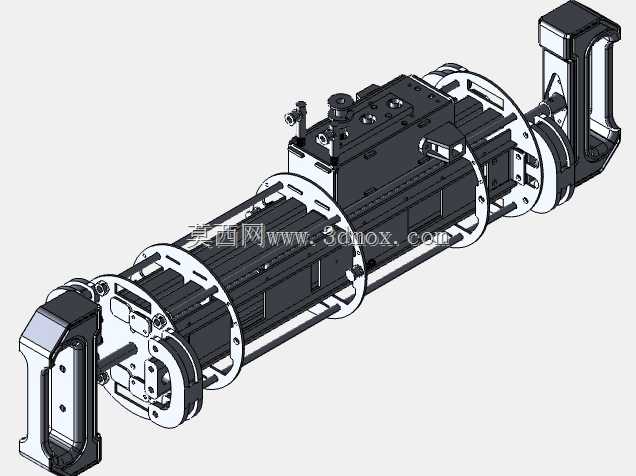

　　这款器械的核心设计初衷，是面向专业理疗场景下的肢体抗阻训练需求，替代传统弹簧阻尼结构带来的疲劳损耗问题，适配康复科、运动理疗工作室中针对术后肢体活动度恢复、肌肉力量渐进式训练的使用场景，理疗师可根据患者的恢复阶段调整阻尼输出等级，无需频繁更换弹性部件，降低日常运维的配件更换成本。从结构布局来看，整机采用对称式双把手设计，中间主体为阻尼发生与调节模块，整体轴向长度适配成人坐姿或卧姿下的双手操作距离，两端把手的握持区域做了符合人体工学的内凹轮廓，表面预留防滑包覆安装位，避免训练过程中脱手造成的二次损伤。

　　中间的主体舱体集成了磁组阻尼的核心组件，摒弃传统弹簧依靠形变提供阻力的方案，采用磁铁组合的非接触式阻尼结构，从根源上避免弹簧长期往复伸缩产生的金属疲劳、断裂失效问题，大幅提升设备的连续运行耐用性，即使在高频次的理疗接诊场景下，也能保持阻尼输出的稳定性，不会出现弹簧使用后期阻力衰减、行程卡顿的问题。结构设计阶段，工程师优先考虑了设备的安装边界与使用空间需求，整机底部预留了标准的设备安装固定孔位，既可以直接放置在平整地面使用，也可以通过螺栓固定在专用理疗床旁的支架上，适配不同理疗室的空间布局；整体径向尺寸控制在合理范围内，不会占用过多的诊疗空间，同时主体外壳做了全封闭设计，将磁组、传动杆件全部包裹在壳体内部，避免训练过程中衣物、肢体卷入运动部件的安全隐患。

　　从功能实现逻辑来看，设备的阻力调节模块设置在主体舱体的顶部，操作旋钮的高度适配理疗师站立操作的抬手高度，无需弯腰即可完成阻力档位的切换，调节过程中阻尼变化线性平顺，不会出现档位跳变、阻力突增的情况，能够匹配康复训练从低阻力到高阻力的渐进式训练要求，适合不同恢复阶段的患者使用：术后早期的关节活动度训练可以使用最低阻尼档位，帮助患者在无明显负重的情况下完成肢体活动，避免关节粘连；后期的肌肉力量恢复阶段可以逐步调高阻尼，实现抗阻训练的效果。

　　传动结构部分，两端的把手通过贯穿式的传动杆与中间的磁组阻尼模块连接，传动杆件采用多组平行导杆做径向支撑，避免往复运动过程中出现杆件偏摆、卡滞的问题，导杆与安装座之间采用自润滑衬套配合，无需频繁加注润滑油即可保持顺畅的滑动状态，降低日常维护的工作量。在结构验证阶段，这款磁组结构的运行平顺性表现优于传统弹簧结构，往复运动过程中无金属碰撞异响，阻尼输出全程均匀，但由于早期设计中磁组的磁场屏蔽处理未达到预期，长期使用可能对周边佩戴心脏起搏器的患者、以及携带电子医疗设备的场景存在干扰风险，因此该版设计未进入量产落地阶段，但其磁组替代弹簧的阻尼设计思路，为后续康复理疗设备的阻尼结构优化提供了可参考的方向。整机的所有外露部件均做了圆角钝化处理，没有尖锐的棱角，避免患者移动、训练过程中磕碰受伤，两端把手的连接位置设置了行程限位结构，防止传动杆过度拉出造成的结构脱落，提升设备使用的安全冗余。
