咖啡机用液体吸气净化过滤装置

在商用与家用半自动、全自动咖啡机的流体回路设计中，液体吸气过滤器是保障饮品出品稳定性、规避管路气阻与杂质污染的核心配套组件，同时也可适配小型饮用水净化终端、便携液体抽吸设备的流体预处理环节，承担气液混合通路中的杂质拦截、进气稳流双重作用。从实际工况来看，这类过滤器安装在咖啡机的抽吸管路与水箱/冲泡头之间的衔接位置，当设备执行抽水、预浸润、奶液抽吸等动作时，管路内会形成瞬时负压，外界空气易随液体一同被吸入管路，若未经过滤，空气中的浮尘、管路残留的细微水垢、咖啡豆碎屑会进入泵体与电磁阀，长期积累会造成阀件卡滞、泵体磨损、出水流量不均，直接影响咖啡萃取的压力稳定性，最终导致出品口感波动。

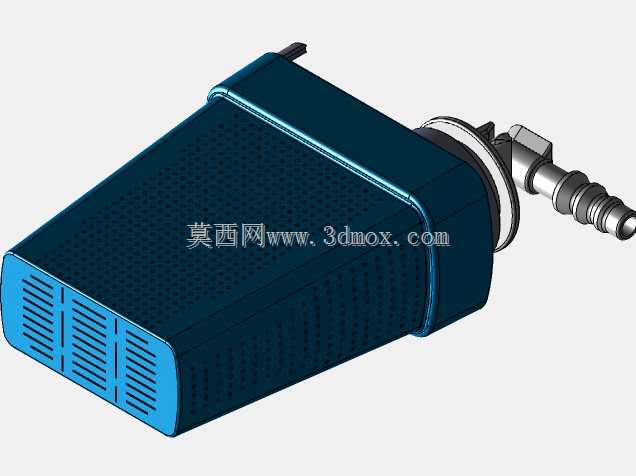

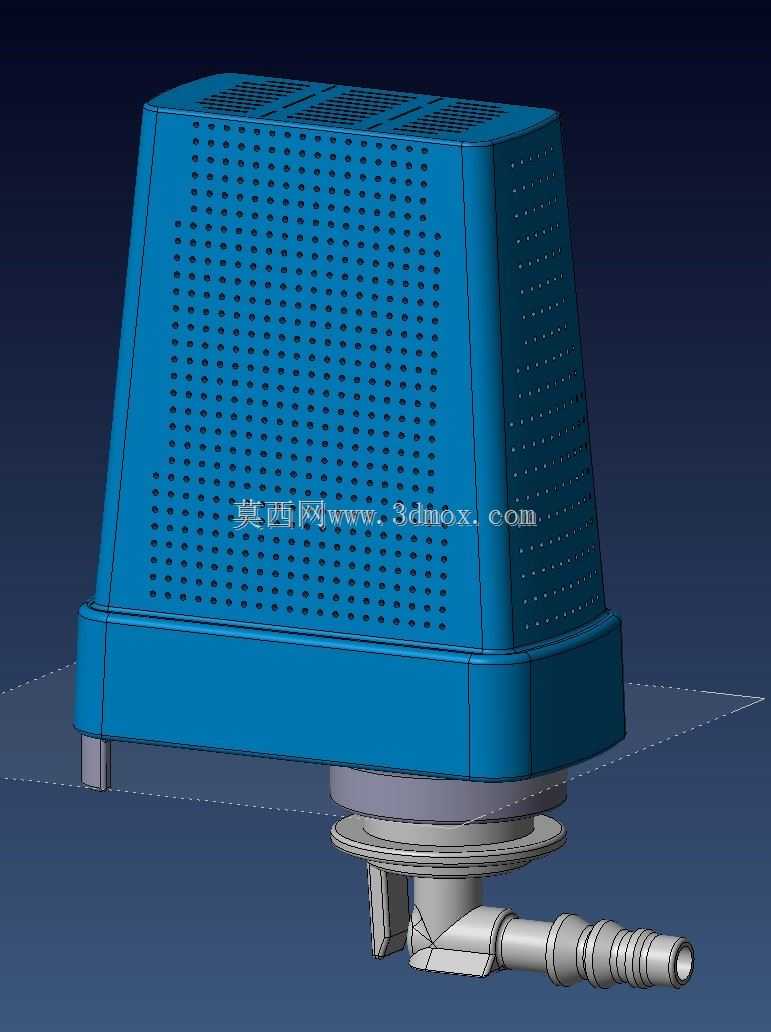

该过滤装置的结构设计完全围绕紧凑安装、低流阻、易维护的工程需求展开，整体采用上宽下窄的梯台形外壳，外壳周身密布等径圆形通孔，这一设计并非单纯的外观考量：梯台造型可以在有限的安装空间内最大化过滤腔体的容积，同时让进入腔体的气流沿斜面均匀扩散，避免局部流速过高产生啸叫；周身的通孔作为进气通道，孔间距经过流场仿真校核，保证在最大吸气流量下，通孔处的气流速度不超过3m/s，既可以降低吸气噪音，也能减少大颗粒杂质随气流高速冲入腔体的概率。外壳底部设置环形安装基座，基座下方衔接快插式管路接头，接头采用阶梯式竹节结构，可适配内径6-10mm的食品级硅胶管、PE管，安装时无需额外卡箍，直接将管路推至接头根部即可实现密封，承压能力可达0.3MPa，完全覆盖咖啡机工作时的管路压力范围。

内部过滤腔的设计采用分层拦截思路，靠近进气孔的外层为粗滤支撑网，可拦截直径0.5mm以上的固体颗粒，内层为折叠式PP滤层，过滤精度可达50μm，可有效拦截水中的细微泥沙、管路脱落的密封碎屑，同时不会对液体流动造成过大阻力，在额定流量1L/min的工况下，整体压降不超过0.02MPa，不会影响水泵的正常抽吸效率。滤层与外壳之间预留10mm的缓流腔，当气液混合流体进入腔体后，流速会在缓流腔内快速降低，气体自然上浮从上部通孔溢出，液体则透过滤层向下进入管路，实现气液分离与杂质过滤的双重功能，避免管路内形成气堵造成水泵空转。

安装边界方面，该过滤器整体高度为128mm，上部梯台的最大截面尺寸为112mm*96mm，底部基座直径为82mm，安装时仅需在设备面板上预留直径85mm的安装孔，通过基座上的三个卡扣即可快速固定，无需额外螺丝紧固，拆装维护时直接向上拔出即可更换滤层或清理腔体，非常适合咖啡机这类需要定期维护管路配件的消费类电器。在设计建模过程中，外壳的拔模角度设置为3°，既满足注塑成型的脱模要求，也能让外表面的通孔加工时避免出现毛刺，所有与流体接触的边角均做R2以上的圆角处理，不存在清洁死角，符合食品接触材料的卫生设计要求。接头部分与基座采用一体注塑成型，避免了拼接结构带来的渗漏风险，接头末端的限位凸台可以防止管路在负压抽吸下脱落，在-10℃到80℃的工作温度范围内，材料不会出现变形、脆化问题，可适配冷热水交替的工作场景。

从设备选型的角度来看，这类过滤器的选型核心参数是额定流量与过滤精度，针对家用咖啡机场景，额定流量0.8L/min即可满足需求，商用场景则需要选择1.5L/min以上的规格，同时要根据管路内径匹配对应的接头尺寸，避免出现管路适配问题。建模时需要重点关注外壳通孔的阵列排布，既要保证开孔率不低于30%以降低吸气阻力，也要保证外壳的结构强度，在10N的侧向冲击力下不会出现开裂，基座的卡扣尺寸需要与面板安装孔的公差匹配，单边间隙控制在0.2mm以内，保证安装后无松动、无异响。
