实验室3英尺垂直层流生物安全防护柜结构

这款3英尺规格的垂直层流生物安全柜，核心服务于微生物检测、医学检验、生物样本处理、无菌制剂调配这类对操作环境洁净度有严苛要求的实验场景，在各级疾控中心实验室、医院检验科、高校生物实验室、药企研发质控部门都属于核心防护类设备。从实际使用的角度出发，这类设备的核心作用是在操作区域形成稳定的单向垂直洁净气流，既避免外部环境中的杂菌、颗粒物污染操作区内的生物样本、实验试剂，也能防止操作过程中产生的生物气溶胶向外扩散，保护操作人员与实验室整体环境，属于生物安全二级实验室的标配防护装备。

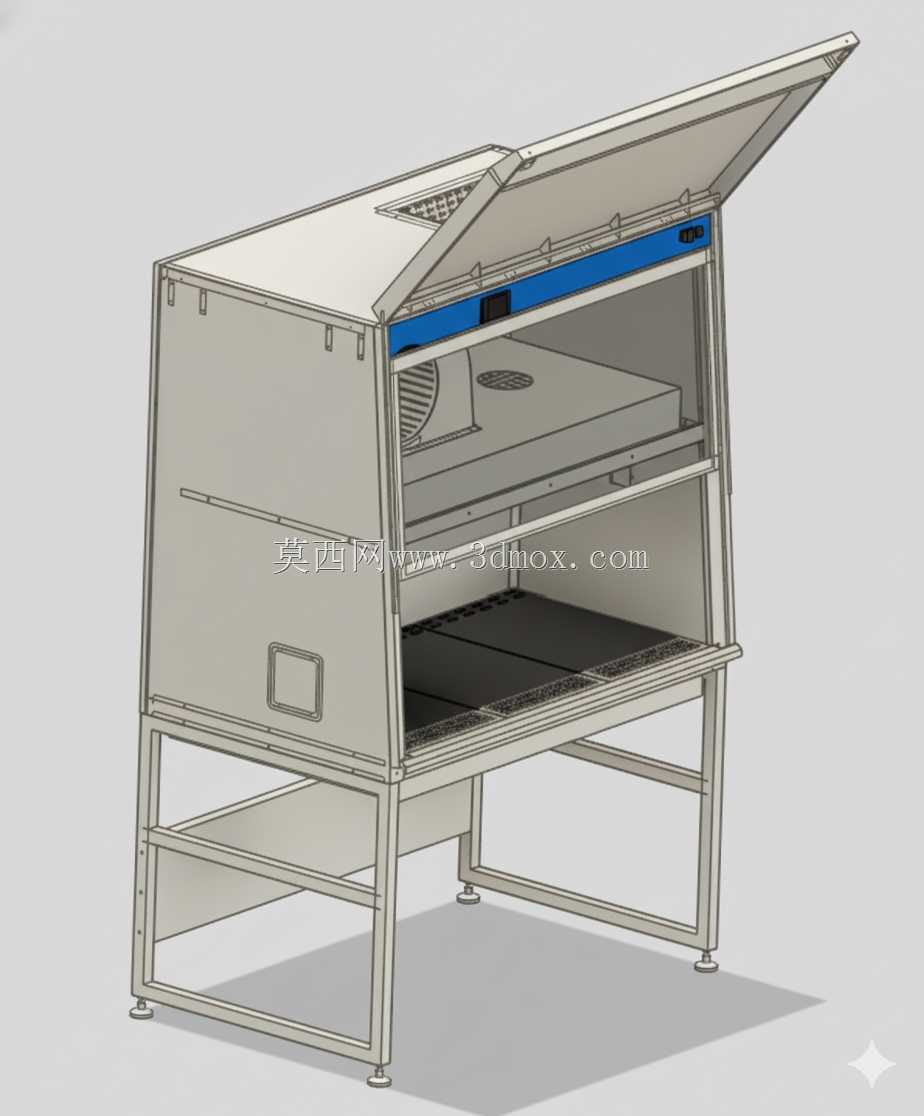

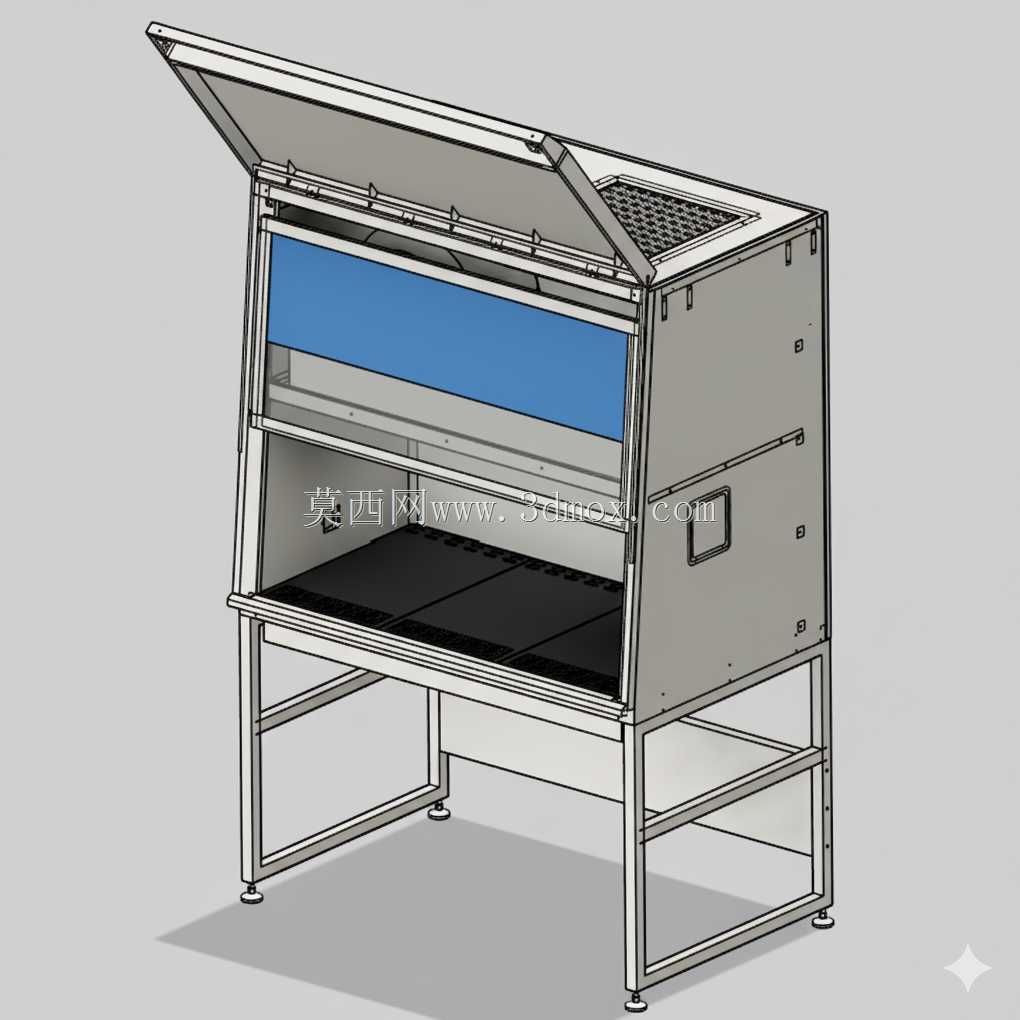

从结构设计逻辑来看，这款设备采用上掀式透明前窗设计，操作开口高度经过人体工程学验证，操作人员坐姿操作时手臂可自然伸入工作区，前窗倾斜角度经过反复调整，既保证观察视野无遮挡，也能减少气流在开口处的紊流，避免洁净气流外泄。工作区台面选用不锈钢材质，台面做了无缝拼接处理，边缘做圆弧过渡，没有清洁死角，日常实验结束后可直接使用消毒剂擦拭，耐受常规实验用的酒精、含氯消毒剂腐蚀，长期使用不会出现锈蚀、掉漆问题。工作区内部预留了水电接口的安装位，可根据使用需求搭配小型实验设备的供电、供气接口，不用额外在柜体上开孔破坏结构。

气流组织是这款设备设计的核心，顶部的送风单元集成了HEPA高效过滤器，过滤效率满足ISO5级洁净度要求，外界空气经过初效过滤、高效过滤后，以均匀的垂直层流状态送入工作区，气流流速控制在0.3-0.5m/s的区间，既不会因为流速过快导致样本被吹干、试剂飞溅，也不会因为流速过慢无法形成有效的气幕防护。工作区的排风同样经过独立的HEPA过滤器处理后排出，避免操作过程中产生的有害气溶胶直接排放到实验室环境中，工作区与排风区做了完全的物理分隔，避免排风与送风气流短路，保证洁净度稳定。

柜体下部采用支架式支撑结构，四个支撑脚配备可调水平脚垫，可根据实验室地面的平整度调整柜体水平，避免因为地面不平导致柜体倾斜、气流组织偏移。支架中部设置了一层置物搁板，可用于存放实验常用的耗材、消毒工具，不用额外在实验台旁配置置物架，节省实验室空间。柜体侧面设置了检修门，日常更换过滤器、维护风机单元时不需要拆解整个柜体，只需要打开侧门即可完成维护操作，降低后期运维的难度。控制面板设置在前窗上方的视野易及位置，集成了风机调速、紫外灯控制、照明开关、过滤器寿命提示功能，操作人员不用探身即可完成所有操作，紫外灯设置了联锁保护，当前窗打开时紫外灯无法开启，避免紫外线直射操作人员造成伤害。

从安装边界来看，这款3英尺规格的设备工作区宽度为900mm，整体外形宽度控制在1000mm左右，深度控制在800mm以内，整体高度在1900mm上下，安装时不需要对实验室墙面、地面做特殊改造，只需要预留100mm左右的背部检修空间，放置在平整的实验室地面上调整水平即可投入使用，设备运行时的噪音控制在60分贝以内，不会对实验室的日常交流造成干扰。设备的所有边角都做了圆弧钝化处理，没有尖锐的钣金棱角，避免操作人员在移动设备、取放样本时被划伤，柜体表面采用静电喷塑工艺，耐刮擦、易清洁，长期在实验室潮湿、多消毒剂的环境下使用也不会出现表层脱落的问题。

在建模逻辑上，这款模型完整还原了设备的所有关键结构组件，包括HEPA过滤器的安装位、风机单元的布局、工作腔的内部结构、控制面板的排布、支撑支架的连接结构，所有装配关系都按照实际生产的装配逻辑搭建，可编辑的装配体结构能够直接用于结构验证、教学演示、实验室布局规划等场景，对于刚接触实验室设备设计的结构工程师来说，也可以通过拆解模型理解层流设备的气流组织设计逻辑、钣金结构的拼接方式、安全联锁的实现思路。
