血液净化用透析过滤器结构设计

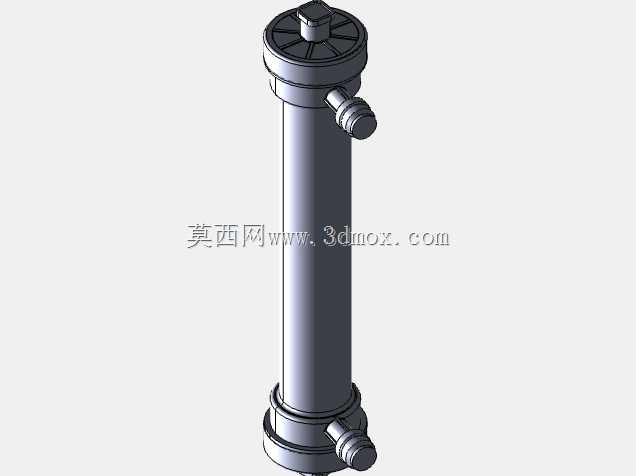

　　在临床血液净化治疗场景中，透析过滤器是终末期肾病患者维持生命的核心功能部件，其结构设计直接决定血液净化效率与临床使用安全性。从结构设计逻辑来看，该透析过滤器采用立式柱形主体构型，主体外壳选用医用级高分子材料注塑成型，整体为同轴圆柱腔体结构，腔体内部预留半透膜束的安装空间，膜束两端通过医用密封胶与端盖结构完成固定，形成血液侧与透析液侧两个相互独立的流道空间。上下端盖采用法兰式压合结构配合密封件完成腔体密封，端盖中心设置血液流道接口，分别对应血液的引入与引出通路；柱体侧壁上下错位布置两个侧置接口，分别作为透析液的进液与出液接口，这种错位布置方式能够让透析液在膜束外侧形成稳定的逆向流动，最大化半透膜两侧的溶质浓度差，提升尿素、肌酐等代谢废物以及多余水分的跨膜交换效率。

　　从实际临床使用的安装边界来看，该透析过滤器的柱体主体直径适配常规血液透析机的固定夹具尺寸，整体长度符合透析器安装支架的行程范围，侧置接口采用标准鲁尔接头尺寸，能够与临床通用的血液管路、透析液管路实现快速插拔连接，无需额外转接结构即可完成装机。在功能特性设计上，该结构充分考虑血液流动的剪切力控制，血液流道从端盖入口到膜束分布区域采用平滑过渡的导流结构，避免流道突变造成的血液滞留与湍流，降低血液在体外循环过程中发生凝血的风险；透析液侧的流道间隙经过优化，能够让透析液均匀包裹每一根中空纤维膜丝，避免出现流动死区导致局部溶质交换效率下降。

　　从结构设计的工程细节来看，端盖与主体的连接结构采用卡扣加密封圈的组合形式，既能够满足临床使用前快速预冲组装的操作需求，又能够承受治疗过程中跨膜压的波动，不会出现漏液、密封失效的问题；接口位置的加强筋结构设计，能够避免管路插拔过程中造成接口根部开裂，提升部件的结构可靠性。在三维建模过程中，该模型完整还原了透析过滤器的所有装配关系，包括主体腔体、端盖压合结构、膜束安装空间、各流体接口的尺寸细节，能够用于医疗设备配套结构的干涉检查、管路布局模拟，也可作为血液净化类设备教学演示的结构展示模型，帮助设计人员理解透析器的流体路径设计逻辑与密封结构实现方式。

　　针对不同临床使用场景的适配性，该结构的接口尺寸、主体长度、腔体直径均可根据实际治疗需求进行参数化调整，比如针对小儿透析场景可缩小腔体容积降低体外循环血量，针对高通量透析需求可调整膜束填充密度提升超滤效率，基础构型的通用性能够覆盖多数常规透析治疗的结构需求。建模过程中对密封槽的尺寸、接口的插拔角度、端盖的压合行程都做了精准还原，能够直接用于配套夹具的设计验证，减少后续实物样机的试错成本。
