嵌入式带按键显示屏控制板卡结构设计

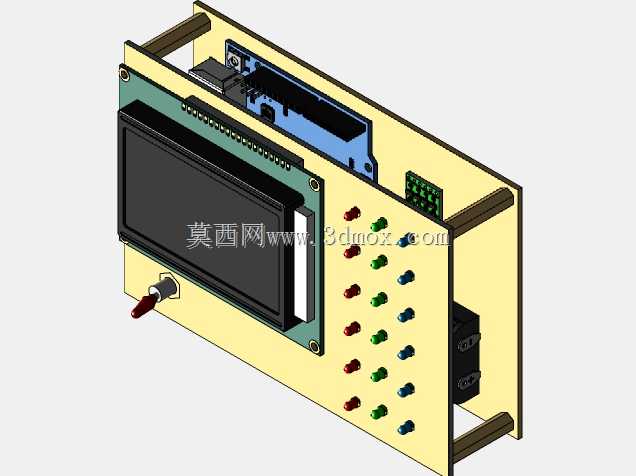

　　这款板卡结构的设计初衷，是面向小型嵌入式交互终端的集成需求，常见于便携检测设备、小型工业控制手持终端、简易数据采集装置这类需要本地人机交互的场景，能够在紧凑的安装空间内完成显示输入、核心板载、接口扩展的一体化集成，不需要额外拆分显示模块与主控模块的安装结构，减少整机内部的走线冗余。从结构布局来看，整块板卡采用分层安装的思路，最外侧的淡黄色安装板作为承载基准，所有功能模块都直接固定在该基板上，基板四周预留了安装支耳与条形安装槽，既可以通过铜柱将整个板卡固定在设备外壳的内部螺柱上，也能适配不同外壳的安装孔位偏差，条形槽的设计允许安装时进行小范围的位置调整，避免因为外壳加工公差导致装配干涉。

　　显示模块布置在基板的左侧区域，采用卧式平行安装的方式，屏幕表面与基板平面保持平行，屏幕四周通过四个固定铜柱与基板锁附，屏幕侧边预留了FPC排线的走线路径，不会和旁边的按键区域产生空间冲突，屏幕下方设置的带柄拨码开关，主要用于设备的硬复位或者基础功能档位切换，开关的拨柄伸出基板边缘，方便用户在不拆外壳的情况下进行操作。按键阵列布置在屏幕右侧的基板区域，采用三列多行的排布方式，不同颜色的按键帽对应不同的功能分区，比如绿色按键对应确认、参数上调类操作，红色对应返回、急停类操作，蓝色对应参数下调、功能切换类操作，按键的引脚直接焊接在下方的核心电路板上，按键帽的高度统一控制在超出基板表面5mm的范围，既保证按压时的行程手感，也不会因为按键过高导致外壳面板需要开设过深的避让孔，同时按键阵列的行列间距严格按照人体工学的指尖按压尺寸设计，相邻按键中心间距保持在10mm以上，避免操作时出现误触。

　　核心电路板固定在基板与显示模块之间的夹层空间，板载的存储模块、接口模块都布置在电路板的上侧边缘，对应的SD卡插槽、扩展接口直接朝向基板的上方开口位置，用户不需要拆解整个板卡就能直接插拔存储介质、连接调试线束，接口的位置避开了安装支耳的固定区域，插拔操作时不会和安装结构产生干涉。基板的右侧预留了电源模块的安装位，采用卡扣式的固定结构，不需要额外打螺丝就能将直流降压模块固定在指定位置，电源模块的输入输出接线端朝向板卡外侧，方便整机布线时的电源线连接，同时电源模块与按键阵列之间预留了2mm以上的安全间隙，避免电源工作时的热量传导导致按键塑料件受热变形。整个板卡的外形尺寸控制在长160mm、宽100mm的范围内，整体安装厚度不超过35mm，能够适配绝大多数小型手持设备、桌面式检测终端的内部安装空间，基板的边缘做了R2的圆角处理，避免装配时锋利的板边划伤操作人员或者损坏内部线束。在结构强度设计上，基板上下两侧加装了两根U型的加强筋条，筋条通过两端的螺丝与基板固定，能够提升整块板卡的抗弯折能力，即使设备出现轻微的跌落或者挤压，基板也不会出现明显的形变，避免板载元器件因为基板形变出现虚焊、脱落的问题。

　　设计过程中充分考虑了装配的工艺性，所有模块的固定螺丝都采用统一规格的M2铜柱螺丝，装配时不需要更换不同规格的螺丝刀，减少装配工序的复杂度，各个模块的安装位置都设置了定位柱，装配时不需要反复调整位置就能快速对准安装孔，提升批量装配的效率。从实际使用的角度出发，这款板卡结构能够直接作为各类小型交互设备的核心控制载体，只需要根据具体的功能需求烧录对应的主控程序，搭配对应的外壳结构就能快速完成整机的搭建，不需要重新进行显示、按键、接口部分的结构设计，能够大幅缩短小型电子设备的开发周期，同时结构上预留的扩展空间也允许后续增加通讯模块、传感模块等扩展功能件，不需要对原有板卡结构进行大规模修改。
