框架式紫外线人体周身消毒舱结构设计

这款框架式消毒装置的设计初衷，是针对人员通行场景下的快速体表消杀需求，区别于传统的手持消毒设备、喷雾消杀通道，它采用无接触的紫外线辐照原理，避免了化学消毒剂带来的衣物浸湿、呼吸道刺激、皮肤致敏等问题，可部署在写字楼入口、医院预检通道、生产车间洁净区入口、校园门禁点位、冷链物流人员通道等需要对进入人员做体表消杀的场景，单次消杀过程无需人员停留过久，通过合理的辐照功率匹配与灯组排布，可在短时间内完成人体外露衣物、体表附着的病原微生物灭活，不会对通行效率造成明显影响。

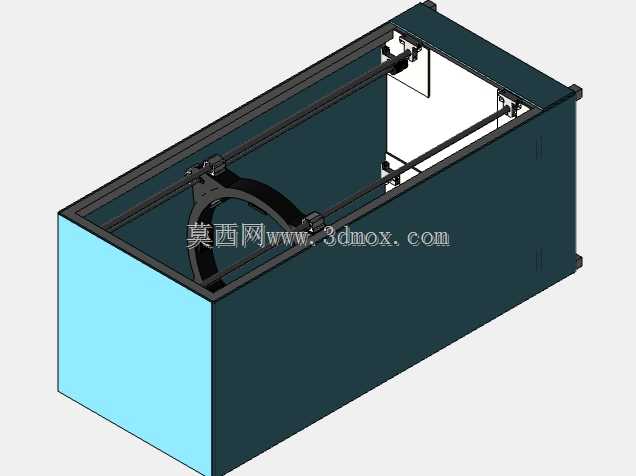

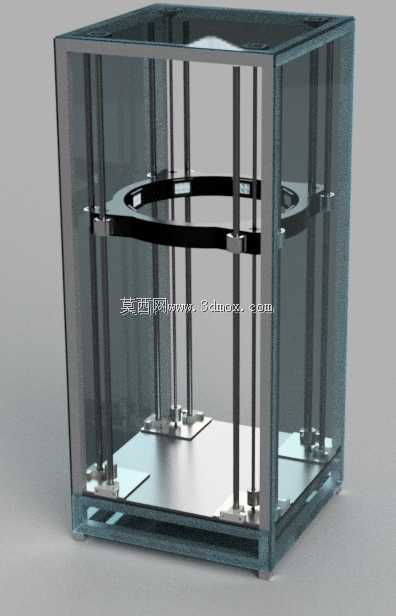

从结构设计逻辑来看，整个舱体采用立方框架式承载结构，外围使用透明防护板材做围挡，一方面可以阻断紫外线向外泄漏，避免对舱外等候人员造成紫外线灼伤，另一方面透明材质也方便外部值守人员观察舱内状态，应对突发的人员不适等情况。框架主体采用标准金属型材搭建，所有竖向支撑型材底部都设计有可调式固定脚座，既可以抵消安装地面的不平整误差，也能通过脚座的膨胀螺栓安装孔将整个设备牢牢固定在地面，避免人员通行倚靠造成的设备移位，框架的型材连接位置采用标准角码加紧固件的连接方式，没有采用焊接结构，方便后期的拆装运输与现场组装，也便于内部灯组、电路部件的后期维护更换。

内部的灯组固定环是整个结构的核心功能部件，它被设置在舱体中部的高度位置，环形结构可以围绕站立在舱内的人员形成360度的辐照覆盖，避免了单侧布置灯组带来的照射死角，固定环通过多根竖向支撑杆与上下框架连接，每根支撑杆上都设计有可调节的安装位，可以根据实际使用场景的需求调整环形灯架的高度，适配不同身高人群的消杀覆盖范围，比如面向幼儿园使用的场景可以适当降低灯架高度，面向工业厂区成年男性通行占比较高的场景则可以上调灯架位置，保证躯干、上肢等重点部位的辐照剂量达标。舱内底部采用整块防滑金属板材作为站立平台，板材表面做了防滑纹理处理，边缘做了圆弧过渡避免磕碰，平台下方预留了电路走线的空腔，所有供电线路都从型材空腔与底部空腔内布设，没有明线外露，既避免了线路被人员踩踏损坏，也让整个舱体内部更加整洁，没有突出的管线结构剐蹭过往人员的衣物。

在安装边界的尺寸设计上，整个舱体的占地面积控制在单人站立所需的最小空间范围内，外部长宽尺寸不会超过常规门禁通道的占地宽度，可以直接对接现有门禁闸机的安装位置，不需要对现有入口通道做大规模的土建改造，整体高度匹配常规室内门洞的通行高度，不需要额外抬高门洞或者做顶部改造。设备的进出方向采用无门通透设计，配合位置传感器可以实现人员进入后自动启动辐照消杀，离开后自动关闭灯组，不需要人员手动操作开关，降低交叉接触的风险。

设计过程中也充分考虑了使用安全性，框架的所有外露边角都做了倒圆角处理，透明围挡板材采用抗冲击的材质，避免人员意外磕碰造成板材碎裂，灯组的供电线路都设置了漏电保护结构，即使在清洁过程中少量溅水也不会出现漏电风险。另外，整个结构的模块化程度很高，所有部件都可以拆解为平板、型材、标准件，运输过程中可以打为平板包装，大幅降低物流成本，现场组装只需要使用常规的内六角工具即可完成，不需要专业的焊接、切割设备，普通的运维人员就可以完成组装与后期的部件更换。区别于市面上常见的薄板拼接式消毒通道，这款框架结构的抗侧倾能力更强，在人员密集、通行频次高的场景下长期使用也不会出现框架变形、围挡脱落的问题，日常维护只需要定期擦拭透明板材表面的灰尘、检查灯组的辐照强度即可，不需要复杂的保养流程。
