CoVent19应急呼吸辅助设备结构设计

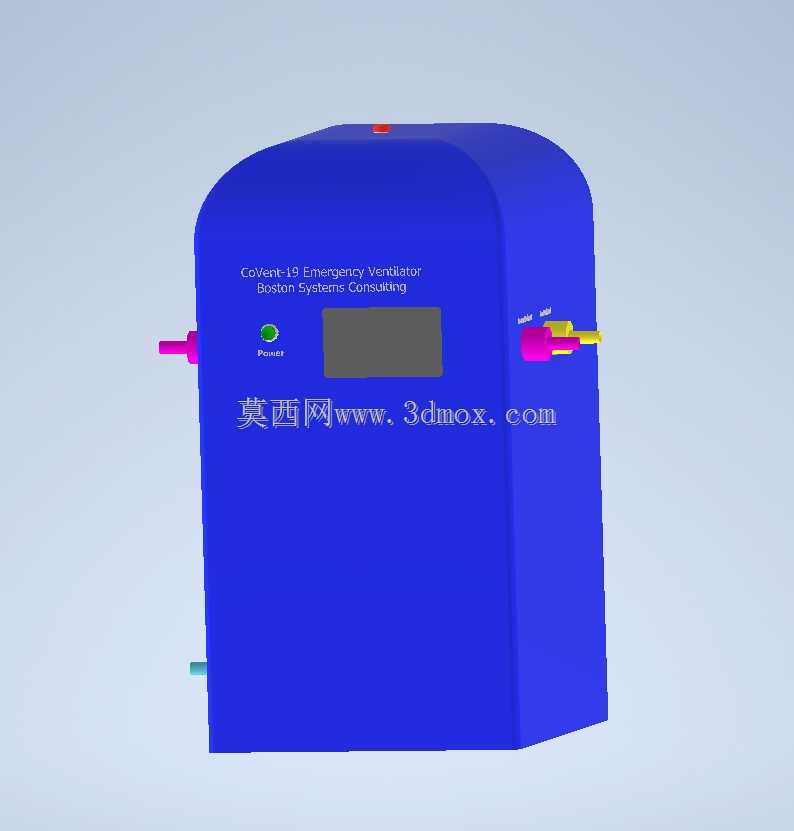

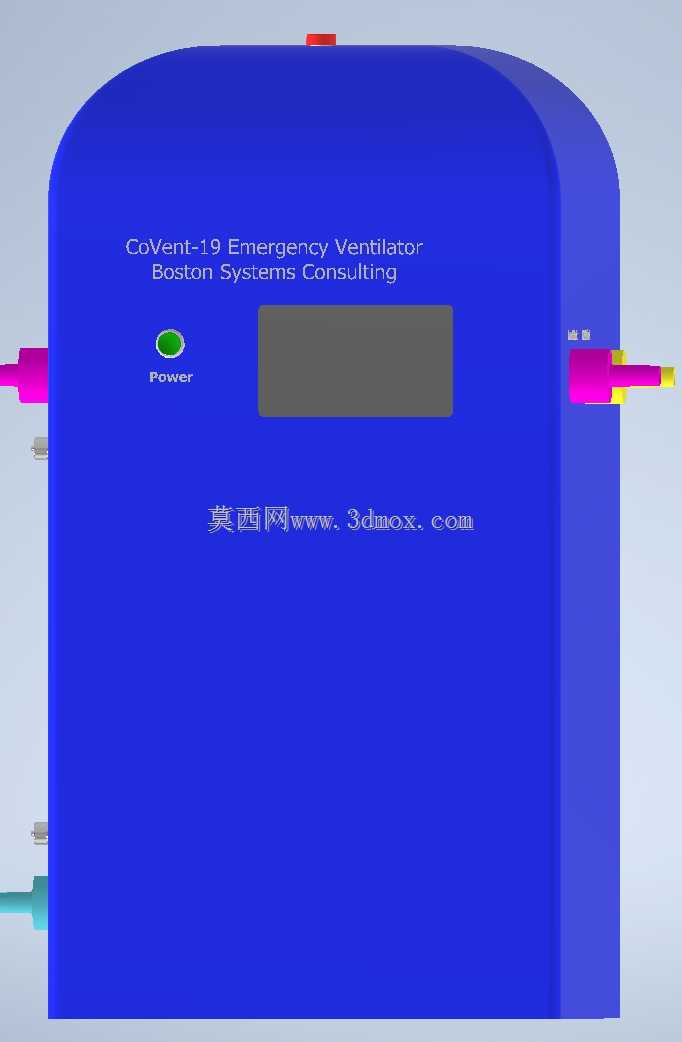

　　在公共卫生应急场景下，基层诊疗点、临时隔离站点、移动医疗单元往往面临常规呼吸支持设备缺口大、部署条件有限的问题，这款基于波纹管通气逻辑设计的应急呼吸辅助设备，正是瞄准这类受限场景的使用需求做的结构落地。不同于常规院内大型呼吸机复杂的管路布局与安装要求，该设备在结构设计阶段就优先考虑了无专业安装条件下的快速部署需求，整体外壳采用一体化弧顶方正腔体结构，顶部做圆弧过渡处理，既避免直角结构在搬运、临时布设过程中磕碰划伤医护人员，也能减少设备表面积尘，适配临时医疗点清洁消杀的高频操作需求。设备正面预留嵌入式显示屏安装位，屏幕下方设置状态指示灯开孔，可直观反馈设备运行状态，无需复杂操作培训就能快速识别设备工作是否正常。

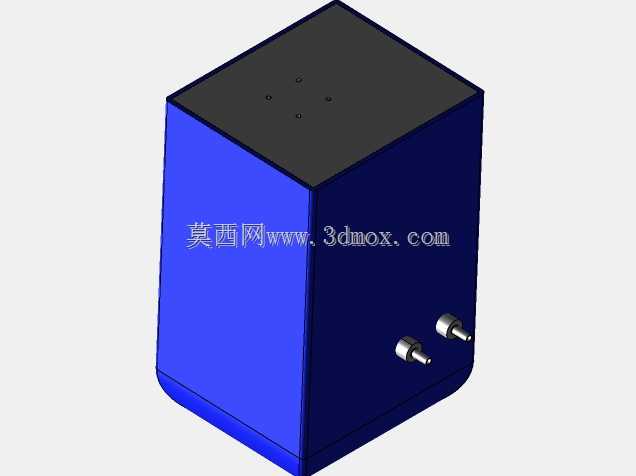

　　两侧的气路接口采用差异化颜色标识，不同功能的管路接头做了防呆结构设计，避免紧急状态下管路接错引发的使用风险，其中一侧预留的波纹管连接位，采用快插式结构设计，无需额外工具就能完成管路对接，匹配应急场景下快速组装的使用要求。从安装边界来看，设备整体采用立式方正布局，底部为平整安装面，无需额外固定支架就能直接放置在常规治疗台、移动推车台面上，占地面积控制在小型桌面设备范畴，不会占用过多诊疗空间，适配临时医疗点空间紧张的布设条件。设备顶部预留的状态提示灯开孔位置，刚好处于站立操作的医护人员平视视野范围内，无需刻意俯身就能观察到设备的运行告警状态。

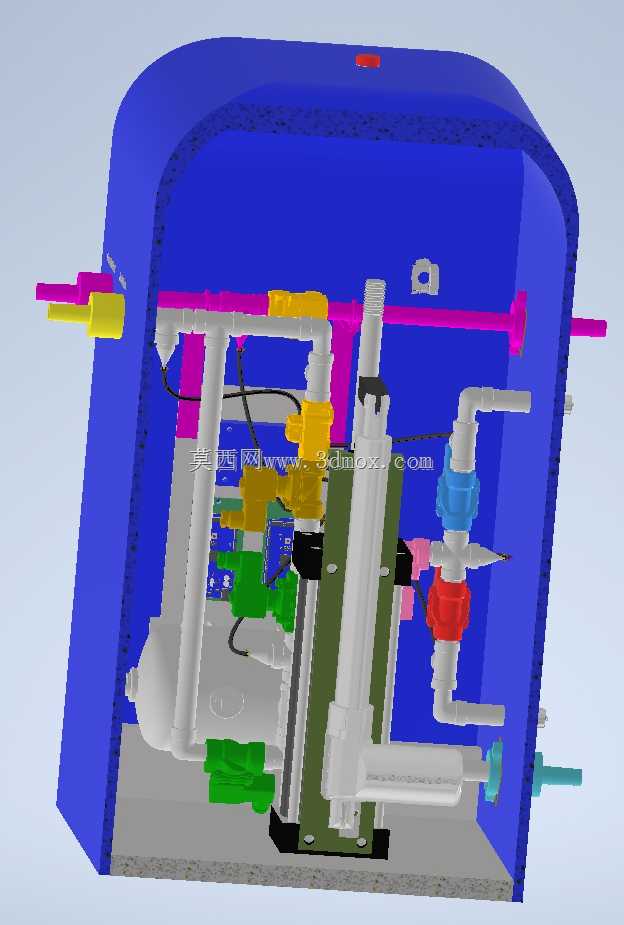

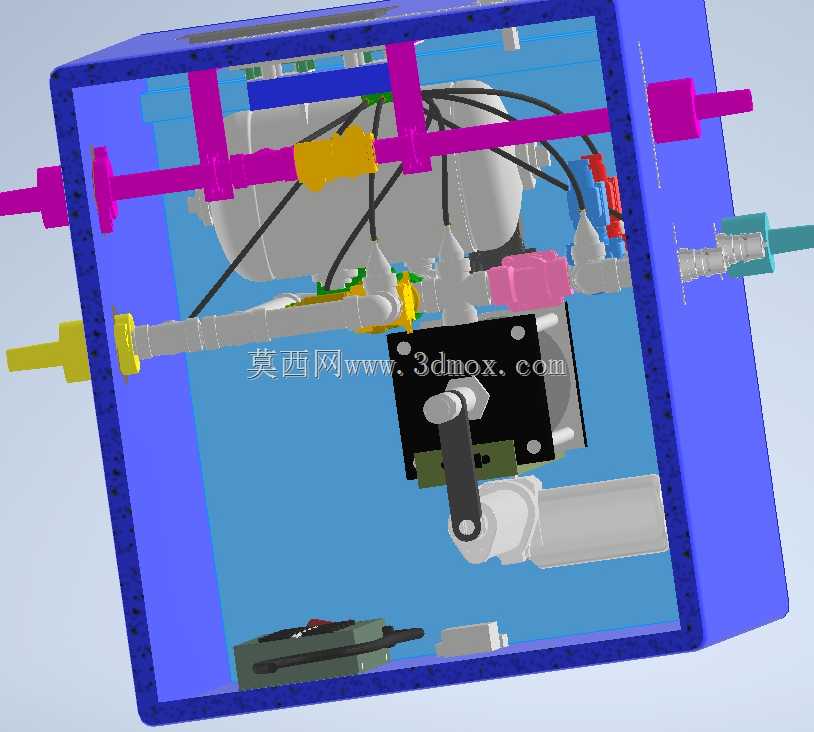

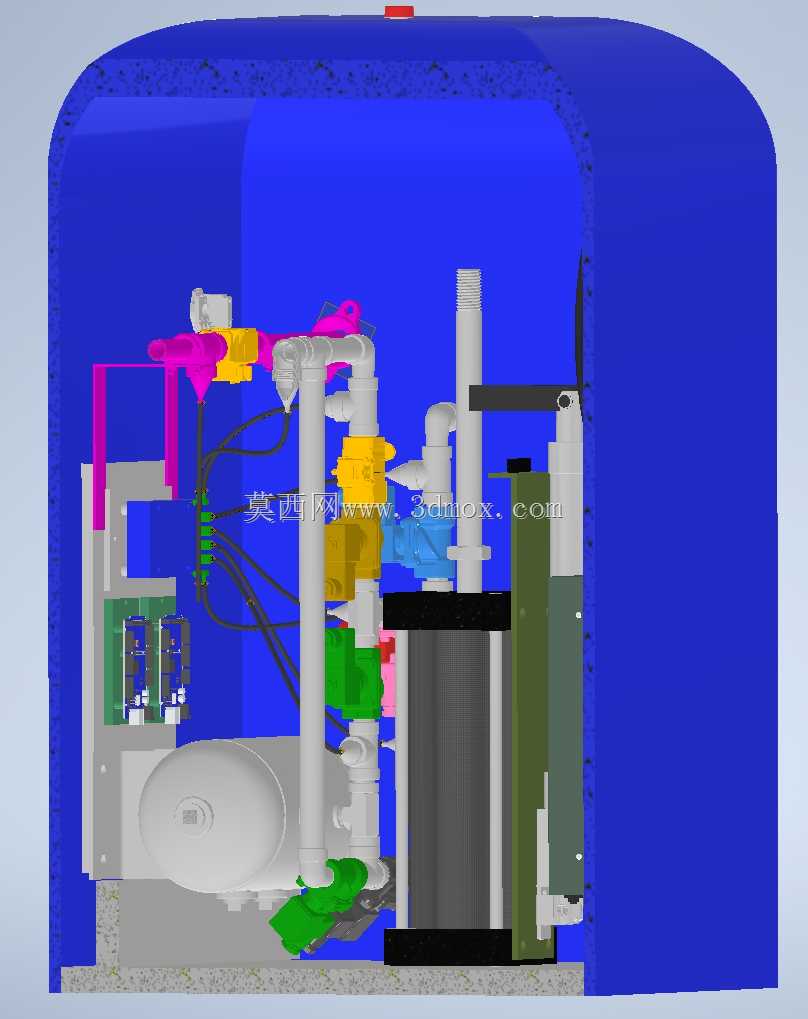

　　气路接口的伸出长度经过反复校核，既保证管路插拔时有足够的操作空间，不会因为接口过于贴近壳体导致操作费力，也不会因为伸出过长增加搬运过程中磕碰断裂的风险。内部腔体的布局围绕气路组件的排布做了分区设计，核心气路控制模块集中布置在腔体中部，预留出足够的走线与气路走管空间，波纹管相关的通气组件安装位做了加强筋结构，避免长期通气振动导致连接位松动。不同于常规医疗设备追求复杂功能的设计思路，这款设备的结构设计全程围绕应急场景下的可靠、易用来展开，外壳壁厚做了均匀化处理，既保证壳体有足够的抗冲击能力，满足转运过程中的颠簸防护要求，也不会因为壁厚不均导致注塑生产时出现缩痕、变形等问题。

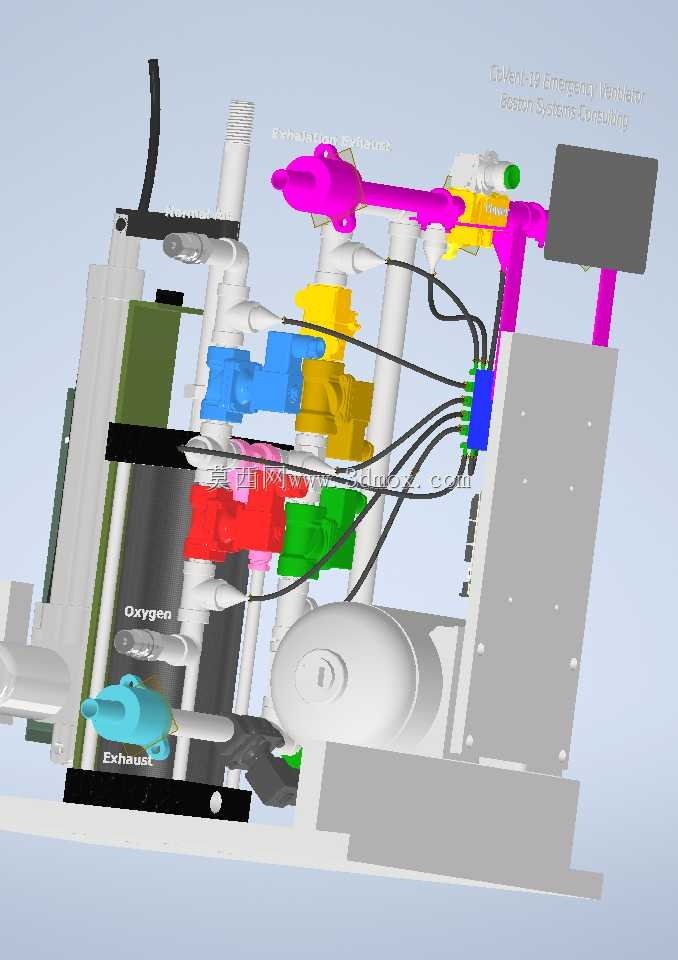

　　设备侧面预留的小型接口位，可扩展接驳氧源等辅助组件，不用改动主体结构就能适配不同的使用场景需求。在气路设计逻辑上，依托波纹管的形变特性实现稳定的通气压力控制，减少了复杂精密阀组的使用，既降低了设备整体的结构复杂度，也提升了恶劣使用条件下的设备可靠性，不会因为少量粉尘、温湿度波动就出现阀组卡滞的问题。设备底部预留的小型排水接口，可及时排出管路中凝结的冷凝水，避免冷凝水倒灌影响气路组件的正常工作。从结构建模的角度来看，这款设备的所有安装孔位、接口位置都做了标准化的尺寸约束，外壳的拼接位采用卡扣加少量紧固件的固定方式，拆解维护时不需要复杂的工具就能打开壳体，完成内部组件的检修更换，适配应急场景下快速维护的需求。弧顶的壳体结构也提升了壳体整体的结构强度，相比平顶结构，同等壁厚下抗挤压能力提升明显，在多层堆叠转运时也能承受一定的上层压力，不会轻易出现壳体变形的问题。
