实验室4英尺垂直层流生物安全柜结构设计

在微生物检测、细胞培养、阳性对照实验、制药无菌分装这类对操作环境洁净度与人员防护有双重要求的场景中，垂直层流生物安全柜是核心的屏障类设备，本次呈现的4英尺规格设备，正是针对中小型实验室常规操作通量设计的通用型洁净防护设备。

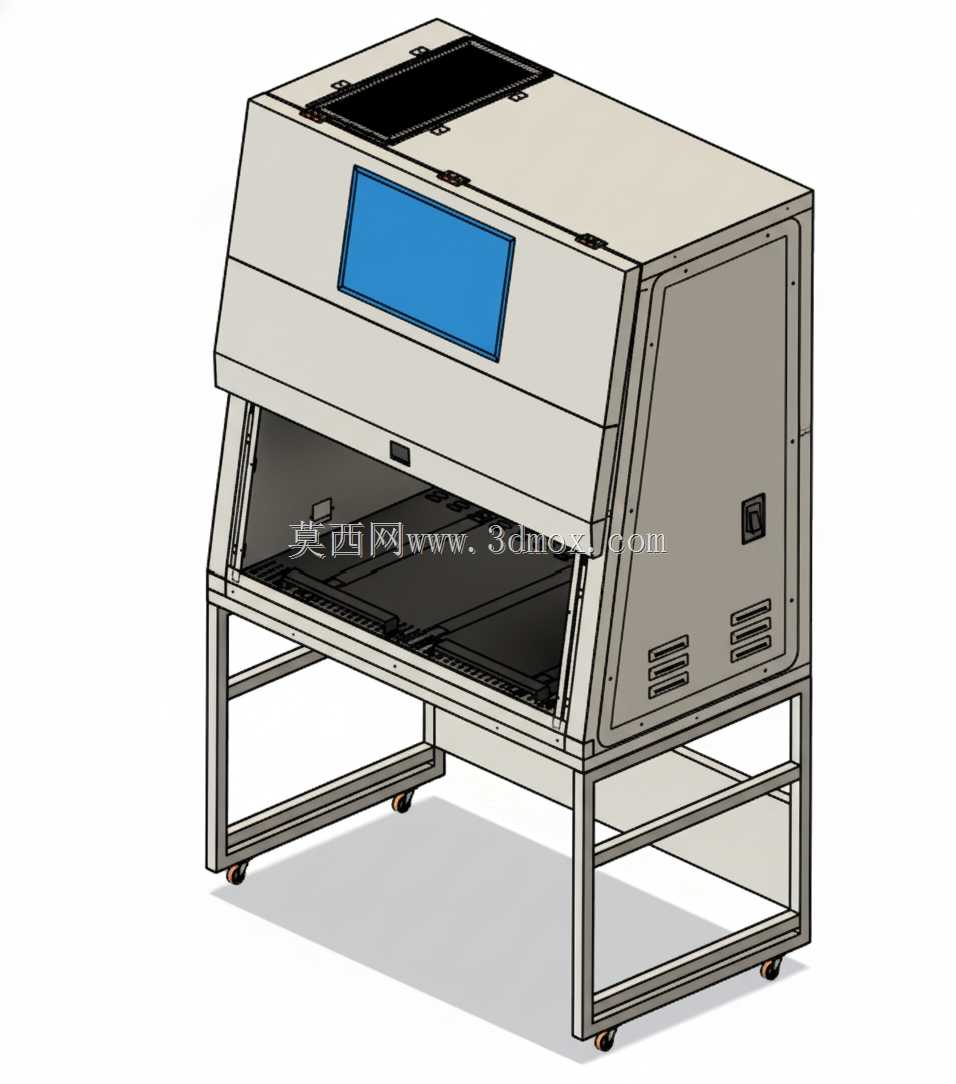

从实际安装与场地适配角度看，该设备操作面宽度为4英尺即1.2米，整体采用落地式支架结构，底部配置万向脚轮，可在实验室内灵活移位调整布局，支架下部预留置物层，可放置实验耗材、废弃物收集容器等辅助物品，无需额外配置边台即可独立使用，安装时仅需预留设备后侧15cm左右的检修空间，操作面前方预留不小于1米的操作站位空间即可满足使用需求，适配多数常规实验室的层高与场地布局，无需对实验室土建结构做特殊改造。

设备的核心功能围绕三重防护逻辑设计：首先是对操作样品的防护，垂直单向层流气流经顶部过滤单元送入操作腔后，以均匀的垂直风速向下流动，避免操作过程中样品受到外界环境尘埃、微生物的污染，可满足ISO3级工作区的洁净度要求；其次是对操作人员的防护，操作腔前侧的透明视窗预留标准操作开口，气流在操作开口处形成向内的负压风幕，避免操作腔内的气溶胶外溢到操作人员所在的房间环境；第三是对实验室环境的防护，操作腔排出的气流全部经过高效过滤单元处理，对0.3微米颗粒的过滤效率可达99.99%，避免有害微生物直接排放到实验室公共环境中。

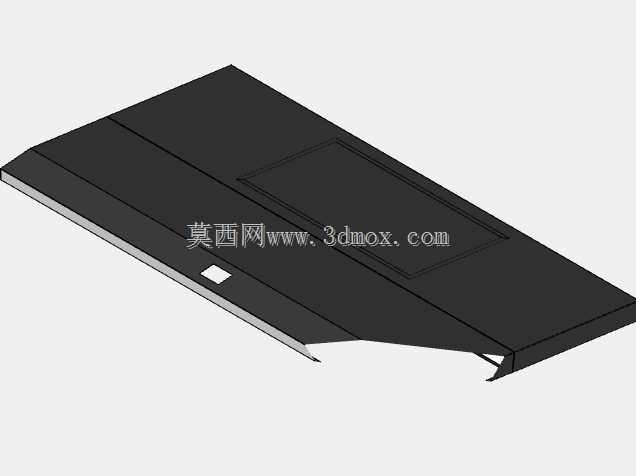

结构设计层面，设备主体采用不锈钢材质打造，操作腔内部所有转角均做圆弧过渡处理，无清洁死角，方便日常消毒擦拭，适配实验室频繁使用消毒剂擦拭的使用场景；前侧透明视窗采用钢化玻璃材质，可上下滑动调整开口高度，兼顾大尺寸物品放入与常规操作的视野需求；操作腔内部配置尺寸适配的工作台面，台面做防滑耐腐处理，可放置常规实验耗材、小型实验仪器，同时预留废液收集导流结构，避免操作过程中液体渗漏到设备内部；侧面配置控制面板，可实现风机启停、照明开关、过滤单元压差监测、风速调节等功能，操作逻辑直观，无需复杂培训即可上手；设备顶部设置过滤单元检修口，可在过滤器达到使用寿命时快速完成更换，降低后期维护难度；柜体侧面设置通风散热格栅，保障内部风机、电控元件的长期稳定运行。

从应用场景适配来看，该规格设备可覆盖微生物实验室的致病菌接种、细胞房的无菌细胞传代、制药车间的原辅料无菌取样、医院检验科的临床样本处理、科研教学实验室的微生物相关实验操作等多种场景，既可以独立放置在单间实验室使用，也可以成排布置在集中实验区域，单台设备可同时容纳1-2名操作人员开展常规实验操作，通量适配多数中小型实验室的日常使用需求，不会因设备尺寸过大造成空间浪费，也不会因操作面过窄无法满足常规实验操作的物品摆放需求。

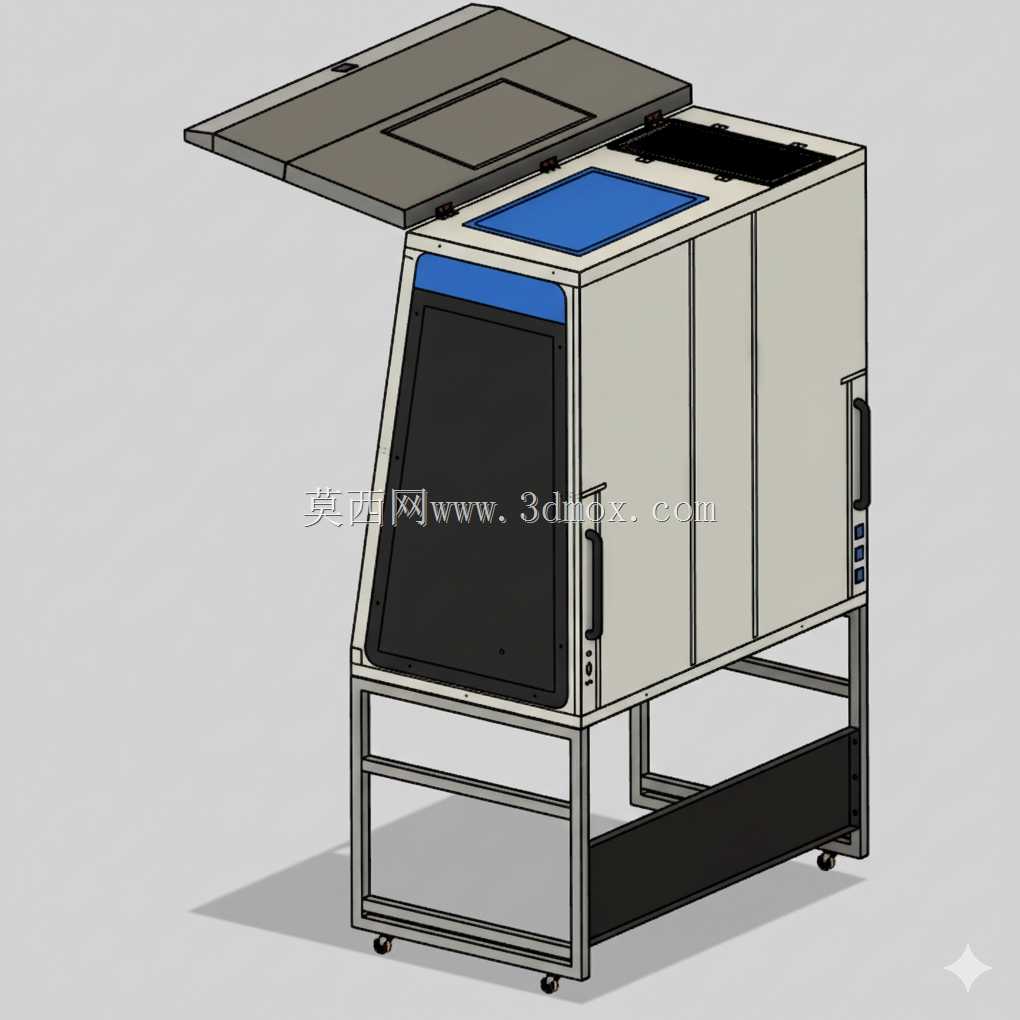

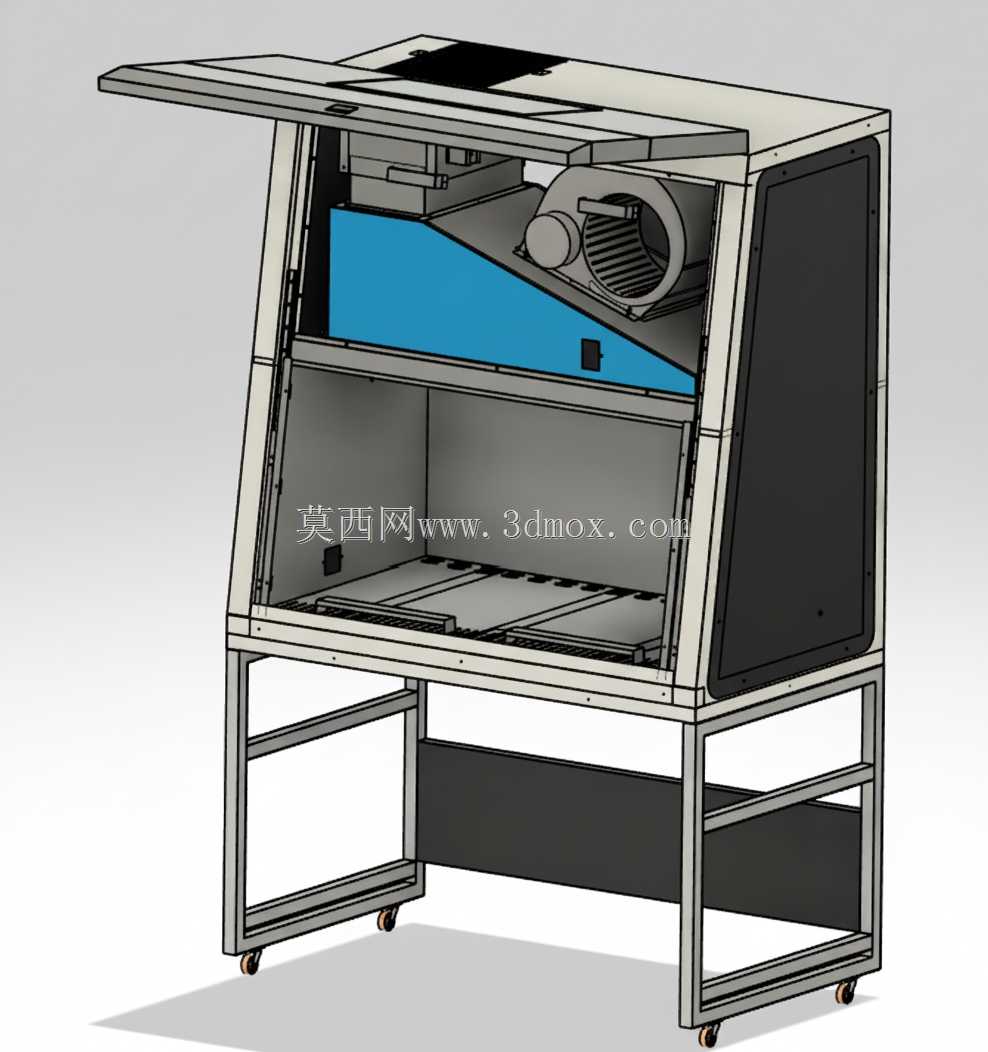

在建模细节上，该结构完整还原了设备的所有外部结构与核心内部腔体结构，包括支架的型材连接结构、脚轮的安装结构、视窗的滑动配合结构、控制面板的按键布局、柜体的通风孔结构、顶部过滤单元的安装位结构，可直接用于实验室布局规划的可视化展示、医疗设施建设的方案效果图制作、制药车间的设备布局模拟、实验设备操作培训的教具开发，也可作为同类设备结构优化设计的参考蓝本，帮助设计人员快速掌握该类设备的结构布局逻辑与尺寸边界，减少前期方案设计的重复建模工作量。
