带氧气传感接口的宠物呼吸搅拌构件

这款构件的设计初衷，是适配简易辅助机械呼吸机的气流搅拌需求，尤其针对小型宠物临床呼吸支持场景做了定向优化——小型宠物如猫、犬的潮气量远低于成人，常规呼吸机的气流混合均匀度不足，容易出现供氧浓度波动、气道端气流冲击过大的问题，这个搅拌构件就是安装在呼吸机的氧气接入端与气道输出端之间，用来打散输入的高压氧气与空气的混合气流，让输出的供氧浓度更稳定，同时降低气流直吹带来的气道黏膜损伤风险。

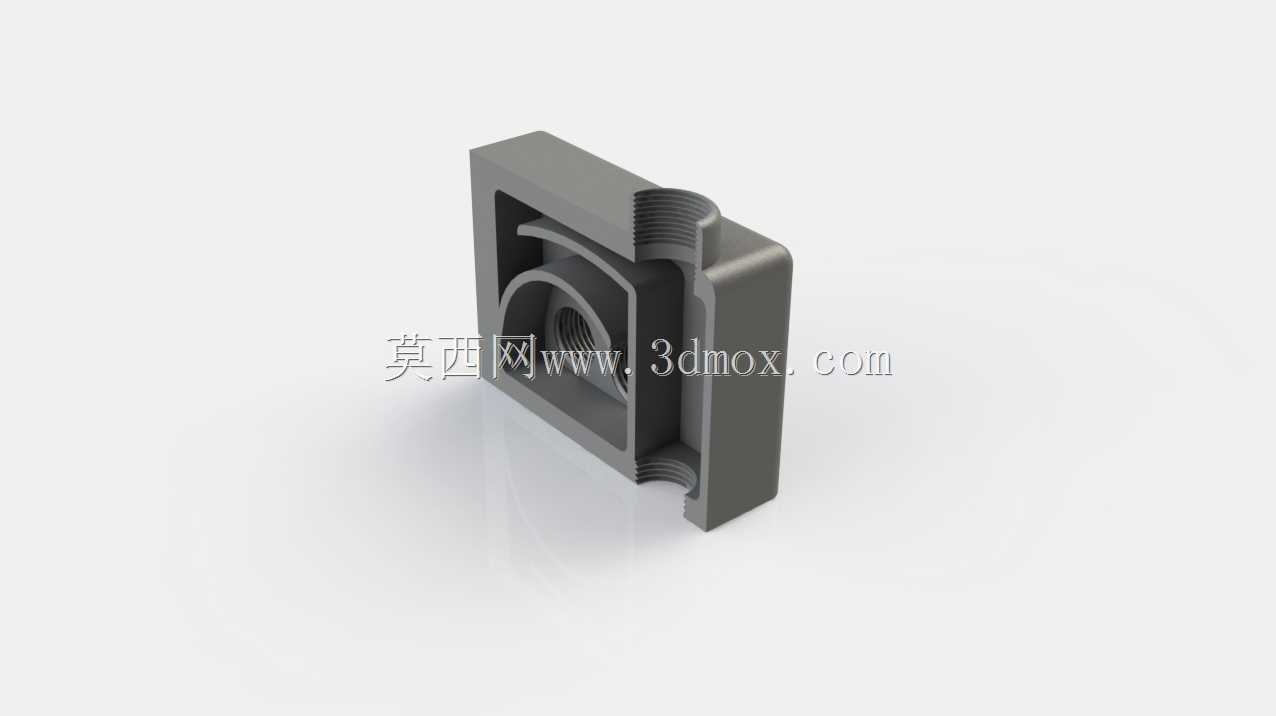

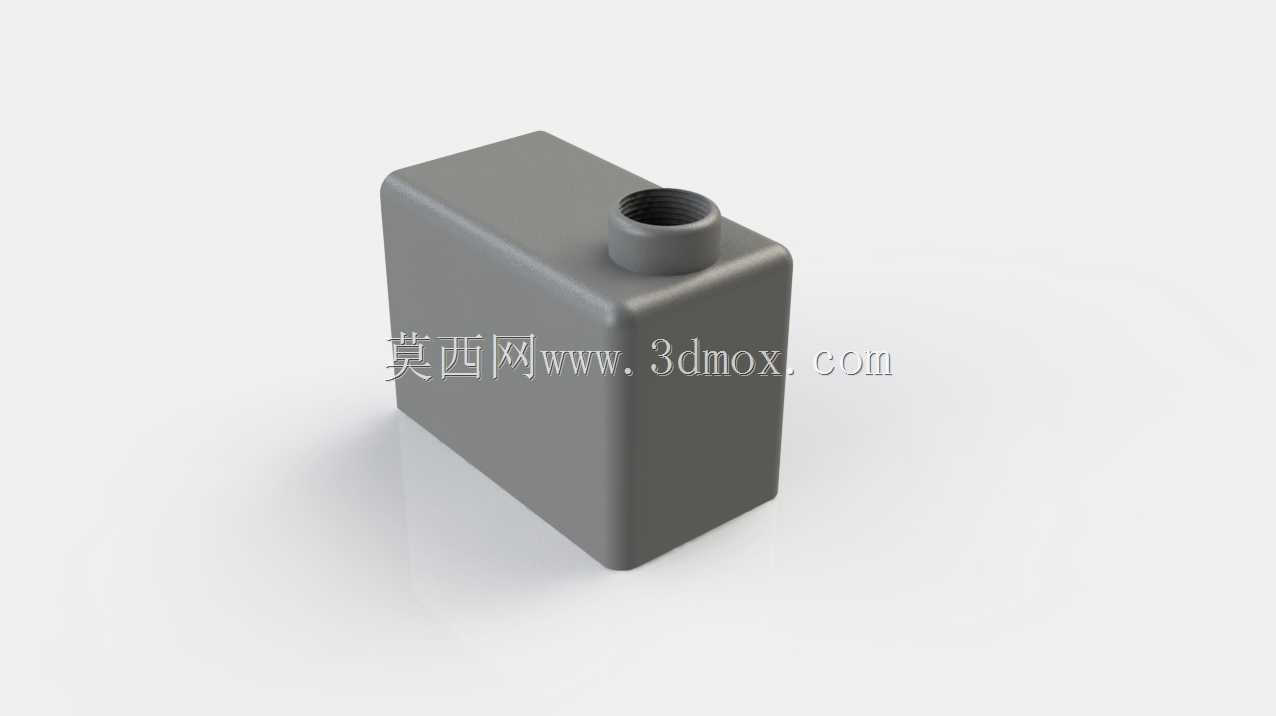

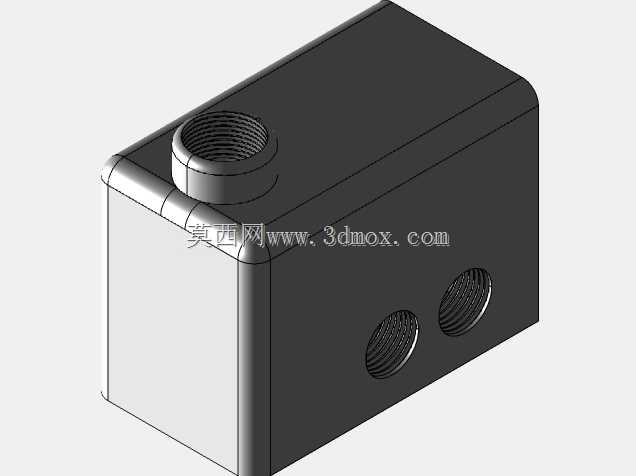

从结构设计来看，构件整体采用框式内嵌腔体结构，外侧预留的带螺纹接口就是氧气传感器的安装位，这个接口的同轴度公差控制在0.1mm以内，保证传感器探头插入后能完全贴合腔体内部的气流通道，不会出现漏气或者检测点位偏移的问题，传感器可以实时采集腔体内的实时氧浓度数据，反馈给呼吸机的控制模块调整供氧比例，避免出现氧浓度过高或者过低的情况。腔体内部的弧形导流结构是整个构件的核心功能区，没有采用常规的直叶片搅拌结构，而是用连续的弧形曲面做气流导向，当高压氧气从侧方接口进入腔体后，会沿着弧形曲面形成旋流，和同时进入的空气在腔体内充分混合，不需要额外的动力搅拌部件，仅靠气流自身的压力就能完成均匀混合，既减少了构件的活动部件故障率，也降低了气流通过时的阻力，气道压损失控制在5%以内，不会影响呼吸机的送气效率。

考虑到应用场景是快速原型验证与小批量定制，构件整体采用PET-G材料适配3D打印工艺，壁厚统一设置为2.5mm，既保证了腔体的结构强度，能够承受10kPa的气道正压不会出现形变漏气，也尽可能控制了构件的整体重量，安装后不会对呼吸管路造成额外的负重拉扯。外侧的安装法兰边做了1.5mm的加厚处理，法兰上预留的密封槽可以嵌入1mm直径的硅胶密封圈，和呼吸机管路对接时能够实现端面密封，避免出现漏气导致的氧浓度检测不准、送气压力不足的问题。构件的整体外轮廓尺寸控制在45mm×35mm×30mm以内，属于小型管路接入构件，不需要改动原有呼吸机的主体结构，直接串接在氧气输入管路与患者端管路之间即可完成安装，安装边界只需要预留出60mm的管路直线段，就能保证气流进入构件前处于稳流状态，混合效果达到设计要求。

在实际临床测试场景中，这款构件针对体重2kg到10kg的小型宠物做了适配，因为不同体重的宠物潮气量差异较大，腔体内部的导流曲面做了变径设计，在低流量（每分钟2升）和高流量（每分钟15升）的供氧状态下，都能形成稳定的旋流混合效果，氧浓度混合偏差控制在2%以内，完全满足小型宠物呼吸支持的临床要求。和常规的金属机加工搅拌腔体相比，3D打印的PET-G构件生产周期更短，针对不同型号的呼吸机可以快速调整接口尺寸、腔体容积做定制化修改，不需要开模或者复杂的机加工工序，尤其适合宠物医疗这类小批量、多定制的应用场景。另外构件的所有边角都做了R1以上的圆角处理，没有尖锐的棱角，安装和拆卸过程中不会划伤医护人员或者损坏呼吸管路，内部流道也没有直角死角，日常消毒时可以很方便地冲洗到所有内壁位置，不会残留分泌物或者消毒液体，避免交叉感染的风险。

设计过程中也做了多轮的流道仿真验证，最初的直叶片结构在低流量下会出现气流分层，氧气集中在腔体上部，空气在下部，导致传感器检测到的氧浓度和实际输出浓度偏差超过8%，后来调整为弧形旋流结构后，气流在腔体内的旋转圈数稳定在1.5圈左右，两种气体能够充分掺混，同时不会产生过大的湍流噪音，避免噪音对患病宠物造成应激反应。传感器接口的位置也做了多次调整，最初设置在进气口附近，检测到的是未混合的纯氧浓度，数据完全失真，后来调整到腔体中部的旋流稳定区，这个位置的气流混合已经完成，流速稳定，传感器采集到的数据和输出端的实际氧浓度偏差小于1%，完全满足检测精度要求。
