带齿端菱形凸纹手持按摩滚轮结构

这款滚压构件的设计初衷，是适配手持筋膜放松、局部穴位按压类的小型按摩器具，日常也可嵌入桌面按摩支架、便携按摩笔的前端执行端，覆盖运动后肌肉松解、办公久坐后肩颈点按、居家日常经络疏通等多个使用场景，区别于光滑表面的普通滚轴，其表面的菱形凸纹结构在滚压过程中能形成多点位的点状按压力，不会像光滑滚轴那样仅产生面状挤压，针对斜方肌、小臂肌群、足底筋膜等张力较高的软组织区域，能带来更有层次的按压反馈，避免滚压时受力过于分散导致的松解效果不足。

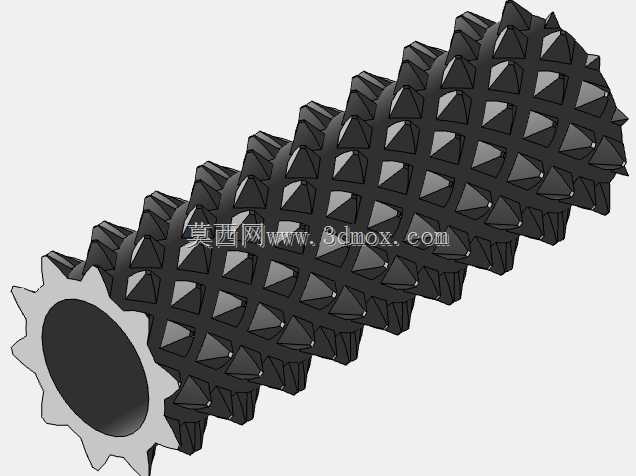

从结构设计逻辑来看，构件整体为长圆柱形态，一端设置的外齿结构并非传动用途，而是用于和手持支架的限位槽配合，实现滚轮转动时的周向定位，防止滚轮在支架内出现轴向窜动，同时齿形的倒角处理做了R0.3的圆弧过渡，避免装配时齿边刮伤支架的塑料嵌件，也能减少转动过程中齿位和支架的硬摩擦异响。圆柱主体表面的菱形凸纹采用等距阵列排布，每个凸点的凸起高度控制在1.2mm，凸点顶端做了R0.5的圆弧钝化，既保证按压时的触感足够清晰，又不会因为凸点过于尖锐造成皮肤表层的硌伤，相邻凸纹之间的凹槽深度为0.8mm，滚压过程中皮肤表层的组织能轻微嵌入凹槽，避免滚轮和皮肤接触时出现打滑，无需额外增加硅胶套就能保证足够的接触摩擦力。

安装边界方面，这款滚轮的内孔为光滑通孔设计，孔径适配直径6mm的标准销轴，销轴和内孔之间预留0.1mm的装配间隙，既保证滚轮转动时的顺畅度，又不会因为间隙过大出现转动晃量，滚轮整体长度为72mm，外径（含凸纹高度）为22mm，齿端的最大外径为24mm，对应的支架安装槽宽度需要预留73mm的轴向空间，径向安装空间需要保证直径25mm的转动避让范围，避免滚轮转动时和支架外壳发生干涉。设计过程中针对凸纹的排布做了多轮调整，最初的方案凸纹采用螺旋排布，实际测试时发现螺旋排布的凸纹在滚压过程中会产生轴向的分力，导致滚轮在支架内有轴向窜动的趋势，后续调整为周向等圈的菱形阵列，每一圈凸纹的数量为16个，轴向相邻两圈凸纹交错半个点位，保证滚压过程中任意角度都有至少3个凸点和接触部位贴合，转动时的按压触感连续无断点，不会出现某一角度凸点完全脱离接触面的落空感。

材质适配层面，这款结构既可以采用PP塑料注塑成型做入门款产品，也可以采用304不锈钢机加工做金属质感的高端款，两种材质的结构尺寸完全一致，仅表面处理工艺有区别，塑料款的凸纹可以直接注塑成型，无需后续二次加工，不锈钢款的凸纹需要采用五轴铣削加工，凸点表面做抛光处理避免毛刺。内孔的粗糙度控制在Ra1.6即可，无需过高的光洁度要求，和销轴配合时可以添加少量润滑脂降低转动阻尼，长期使用也不会出现卡顿。齿端的齿形为渐开线短齿，齿高1mm，对应的支架限位卡圈需要做对应的内齿结构，装配时将齿端卡入卡圈即可，不需要额外做轴向固定，装配流程简单，适合量产时的快速组装，也方便后续用户自行拆卸清理滚轮缝隙里的皮屑、灰尘等杂物。

实际使用场景中，这款滚轮除了单独作为手持按摩器的核心部件，还可以适配在按摩腰带、腿部按摩仪的接触面，作为滚动按摩模块使用，其较小的径向尺寸可以嵌入狭窄的安装空间，不会因为构件体积过大导致产品整体臃肿。针对不同的使用需求，还可以在现有结构基础上调整凸点高度，比如用于面部按摩的款式可以将凸点高度降低到0.6mm，凸点顶端圆弧加大到R1mm，触感更柔和，用于足底按摩的款式可以将凸点高度提升到1.8mm，按压力度更充足，整体结构的参数化设计逻辑可以快速适配不同的产品定位，不需要重新重构整体模型，仅调整阵列参数和凸点尺寸即可完成衍生款式的设计。
