立式搅拌过滤一体化工业处理设备

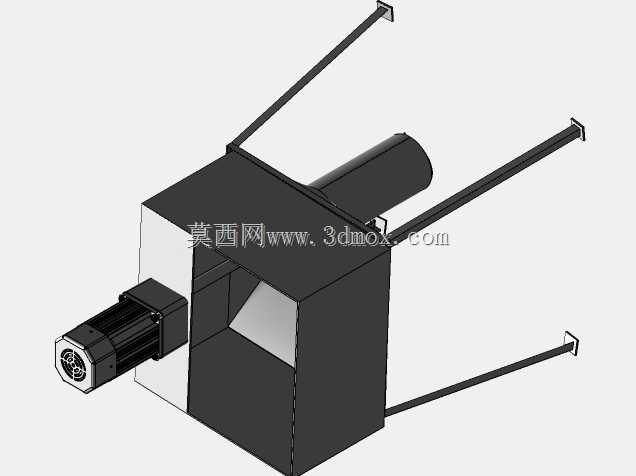

　　这款立式结构的工业处理设备，主要面向中小型工况的固液混合、浆料均化以及初步过滤分离场景，常见于精细化工配料段、食品加工浆料预处理、小型污水处理站的药剂混合环节，也可配套在小型生产线中作为在线混料过滤单元使用，替代传统分体式搅拌罐加过滤器的冗余布置，减少管路连接带来的漏液、积料问题。设备顶部直接搭载驱动单元，动力输出轴垂直向下伸入罐体内部，搅拌桨叶采用适配中低粘度物料的推进式结构，运转时可在罐内形成稳定的轴向流，避免罐底锥段出现物料沉积死角，相比侧装搅拌结构，该立式顶置布局的轴封受力更均匀，日常维护时仅需拆卸顶部连接法兰即可完成密封件更换，无需排空整罐物料。

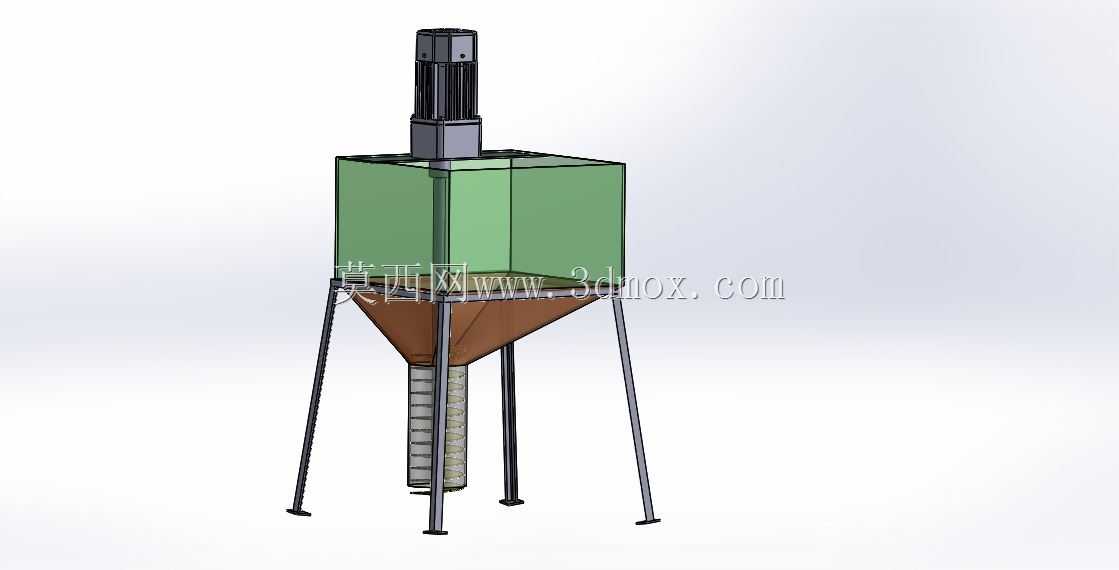

　　罐体上部采用方形直段设计，相比同容积的圆形罐体，方形直段可在靠墙安装时更好贴合墙面，减少设备占用的车间横向空间，直段侧壁预留有透明观察区域，可直接目视查看罐内物料液位、搅拌状态以及滤层堵塞情况，无需额外加装液位计或视镜，降低配套辅件成本。罐体下部采用锥斗式收料结构，锥角设计参考了常见易流动粉料、浆料的安息角参数，可保证处理后的物料依靠自重向底部出口汇集，避免锥壁挂料残留。锥段下方直接集成过滤筒体，内部可适配不同精度的滤芯或滤篮，搅拌完成的物料经过锥段导流后直接进入过滤段，无需额外设置输送泵转料，减少物料在转料过程中的氧化、分层问题。

　　设备支撑采用三腿式支腿结构，支腿底部带有可调脚杯，可适应车间地面不平整的安装场景，安装时仅需保证支腿脚杯与地面贴合牢固，无需浇筑专门的设备基础，整体安装边界紧凑，支腿外沿的最大宽度略大于罐体直段尺寸，预留出的侧边空间可方便操作人员拆卸底部过滤筒体更换滤材，顶部驱动单元的上方预留有足够的接线与检修空间，无需额外抬高设备安装高度。设计过程中重点平衡了结构刚性与轻量化需求，罐体直段采用薄壁加筋结构，在保证满料运行时罐体不发生明显形变的前提下，尽可能降低设备整体自重，支腿与罐体的连接位置采用加强筋过渡，可承受满料载荷下的侧向晃动，避免设备长期运行出现支腿焊缝开裂问题。

　　设备的进出料接口分别设置在直段侧壁上部与过滤筒体底部，可根据实际工况选配快装接口或法兰接口，适配不同管径的现场管路，顶部驱动单元可根据处理物料的特性更换不同功率的动力头，适配从低粘度水剂到中等粘度膏体的不同处理需求，过滤段也可根据过滤精度要求更换不同目数的滤材，无需改动主体结构即可适配多类工况。
