胶囊检测用多工位采样拾取工装

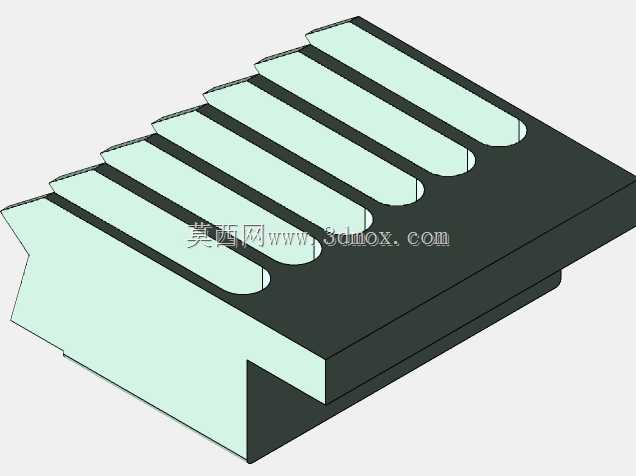

　　在口服固体制剂生产的质量管控环节，胶囊类产品的外观完整性、装量差异抽检是出厂前的必做工序，传统人工逐粒拾取摆放的操作方式，不仅效率低下，还容易在拾取过程中对胶囊壳造成二次挤压损伤，影响检测结果的准确性，这款多工位采样拾取结构正是针对该场景设计的专用辅具。从结构设计逻辑来看，整体采用一体化切削成型的基体结构，没有额外的拼接装配缝隙，避免了长期使用过程中缝隙积尘、残留药粉造成的交叉污染问题，基体上平行排布的六个弧形导槽，每个导槽的弧度都严格匹配常用0号、1号明胶胶囊的外轮廓曲率，导槽入口端做了15度的倒角过渡，拾取时不需要刻意对准，只要将结构轻压在散放的胶囊堆上，轻微平移就能让胶囊顺着倒角滑入导槽内，一次动作即可完成六粒胶囊的有序排列，完全匹配后续视觉检测设备的工位间距要求。

　　考虑到制药车间的清洁消毒要求，整个结构的外棱全部做了R0.8的圆角处理，没有清洁死角，可直接耐受75%乙醇、次氯酸钠溶液的反复擦拭消毒，不会出现应力开裂的问题。导槽的深度设计为胶囊直径的三分之二，既可以保证胶囊在转移过程中不会从槽内滑落，又能让胶囊上半部分完全露出，方便视觉检测镜头完整采集胶囊表面的印刷标识、凹陷、裂纹等缺陷，也便于检测人员直接观察胶囊的外观状态。结构尾部的定位凸台尺寸，完全适配现有多数胶囊检测设备的进料工位安装槽，不需要额外加工转接件就可以直接固定在采样摆料机构的执行端，安装时的定位公差控制在±0.05mm以内，保证每次拾取后胶囊的摆放位置偏差不会超出视觉检测的视野范围。

　　在实际使用场景中，该结构既可以搭配手动摆料操作，用于小批量试生产阶段的抽检采样，也可以安装在自动化摆料机械臂的末端，配合真空吸附组件完成大批量生产线上的连续采样上料，导槽内壁做了镜面抛光处理，表面粗糙度达到Ra0.8，和胶囊外壳接触时不会产生刮擦，避免在胶囊表面留下划痕影响外观检测的判定结果。不同于常规的吸盘式拾取结构，这种仿形导槽的设计不需要外接气源，没有易损的密封胶圈，后期维护成本极低，即使在没有压缩空气接口的离线检测工位也可以正常使用。结构的整体壁厚做了等强度设计，最薄处的壁厚不小于3mm，在频繁按压拾取的工况下不会出现形变，长期使用后导槽的轮廓精度保持性好，不会因为磨损出现胶囊卡滞、无法顺利滑入的问题。

　　针对不同型号胶囊的采样需求，只需要调整导槽的曲率和宽度参数，就可以快速衍生出适配不同规格产品的系列化结构，基体的安装接口保持统一，不需要对现有检测设备的安装位做任何改动即可快速替换，大幅降低了多品种生产时的工装切换成本。在采样作业过程中，该结构可以有效避免人工拾取时手指直接接触胶囊造成的污染，也能减少人工逐粒摆放的对位时间，单批次采样的摆料效率相比纯人工操作可以提升四倍以上，同时保证每一粒胶囊的摆放方向一致，减少视觉检测时因为摆放角度差异造成的误判。
