手臂康复支撑固定扶手结构设计

　　这款扶手结构主要面向骨科术后康复场景，针对前臂或腕部骨折、软组织损伤后的康复期固定需求设计，核心作用是在患者日常坐立、轻度活动过程中为受伤手臂提供稳定的支撑限位，避免康复过程中因手臂无意识晃动、承重不当造成二次损伤，同时通过贴合肢体轮廓的结构设计，维持前臂处于功能位，保障康复过程中肢体的血液循环与肌肉放松，降低长期固定带来的关节僵硬、肌肉萎缩风险。从实际临床使用场景来看，这类扶手既可以配套安装在康复科专用座椅、家用休养座椅的扶手位置，也可作为床边临时支撑辅具使用，适配多数常规民用座椅、医用陪护椅的安装边界，安装时无需对原有座椅结构做破坏性改造，仅需通过配套的绑带或卡扣结构即可完成固定，整体结构的横向安装跨度控制在350mm以内，纵向支撑高度可根据使用者的手臂长度做小范围适配调整，能够覆盖多数成年使用者的手臂尺寸需求。

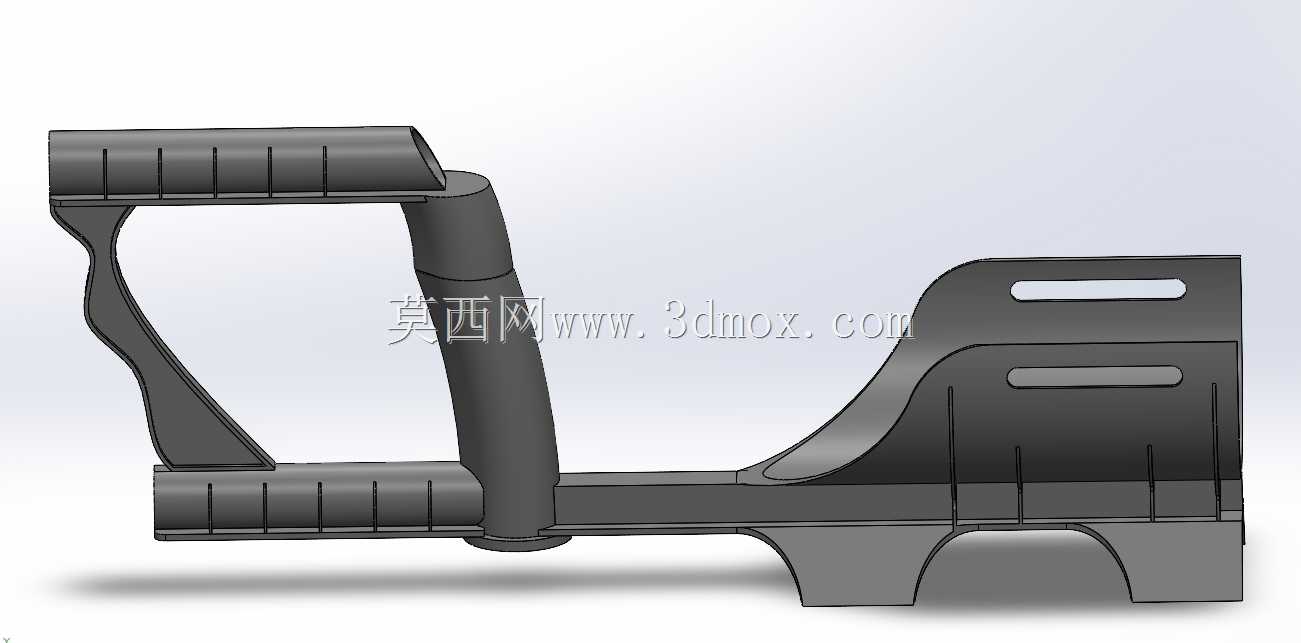

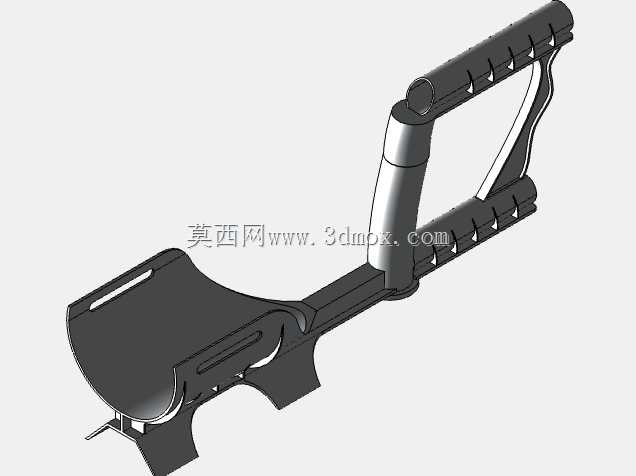

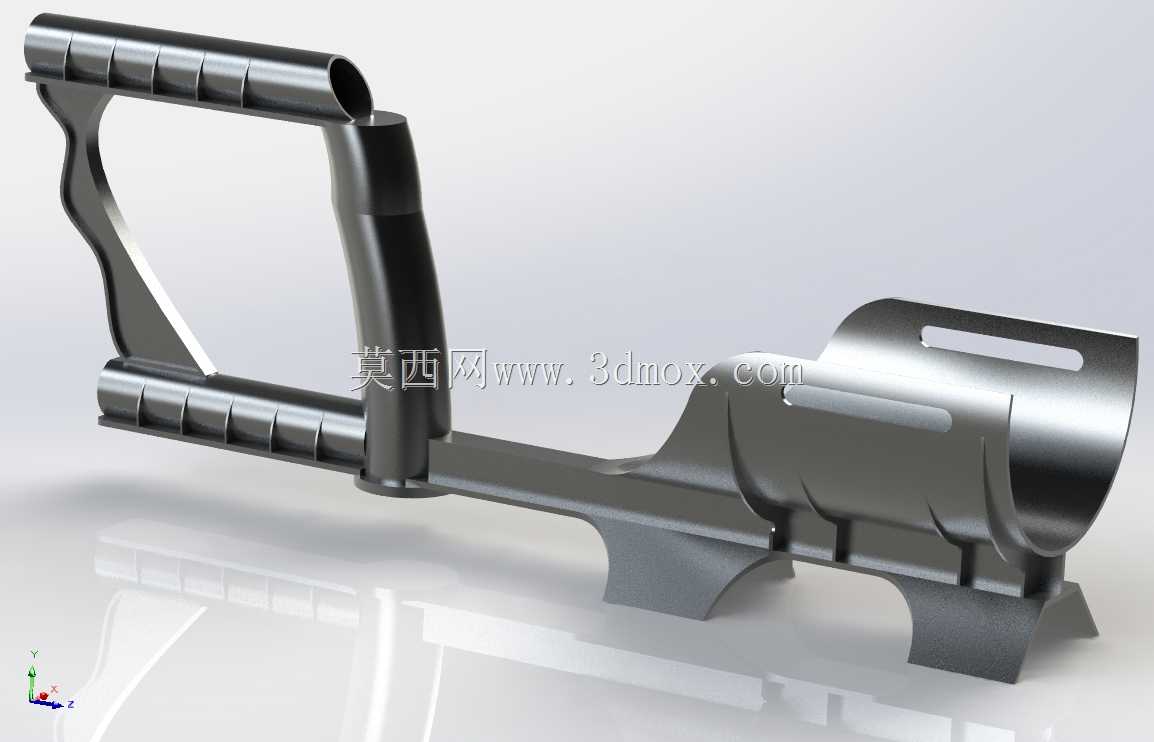

　　结构设计上采用了一体化的框架式受力结构，主体支撑框架采用变截面的空心管结构，在保证整体抗弯、抗扭强度的同时尽可能降低整体自重，避免安装后给座椅带来额外的负重负担，也方便使用者根据需求临时拆卸转移。握持区域做了分段式的防滑凹槽设计，表面的凸起棱条既可以增加手部与扶手的接触摩擦力，避免出汗或手部无力时打滑，也能在一定程度上对掌部穴位起到轻度按压作用，提升长时间握持的舒适度。手臂贴合区域采用了与前臂自然弧度匹配的曲面承托结构，承托面的弧度经过人体工学优化，接触边缘做了大圆角过渡处理，不会对前臂皮肤造成局部压痕，承托区域的宽度控制在80mm，能够完整覆盖前臂尺桡骨的支撑范围，避免局部应力集中造成的不适。

　　设计过程中优先考虑了结构的受力合理性，将主要受力点集中在框架的弯折过渡区域，通过圆弧过渡替代直角弯折，降低应力集中系数，提升整体结构的抗疲劳寿命，日常使用中可承受单侧手臂15kg以内的静载荷，完全满足康复期患者手臂放置、轻度借力的受力需求。框架的连接位置采用了一体化的加强筋结构，无需额外的紧固件拼接，减少了结构松动的风险，底部的支撑脚采用了加宽的平面设计，与安装面接触时可搭配防滑胶垫，提升整体放置的稳定性，即使在光滑的座椅表面也不会出现滑移问题。

　　从结构建模的角度来看，整个零件的壁厚控制在2.5mm，所有的外表面均做了脱模斜度处理，既适合采用注塑工艺批量生产，也可通过3D打印方式做小批量的定制化加工，能够根据不同使用者的臂围、手臂长度快速调整曲面参数，适配不同体型使用者的个性化需求。在实际使用过程中，使用者可将受伤前臂沿承托曲面放置，手部自然握持前端的横管结构，手臂的重量会均匀分散到整个承托面上，框架的侧向限位结构可以避免手臂向外侧滑脱，后侧的围挡结构可对肘部形成有效支撑，让整个上肢处于放松的功能位，无需患者刻意发力维持手臂姿态，能够有效降低康复期的肌肉疲劳感。
