实验室常规玻璃等效试管三维结构设计

在化学、生物、医药类实验室的日常操作场景中，试管是出现频率最高的基础器具之一，从定性反应观察、少量试剂配制到样品暂存、加热预处理等环节，都离不开这类器具的支撑，本次设计的等效试管结构，完全对标常规实验室用玻璃试管的通用尺寸规范，可直接用于实验台布局模拟、实验流程动画演示、教学教具开发等场景的三维搭建工作。

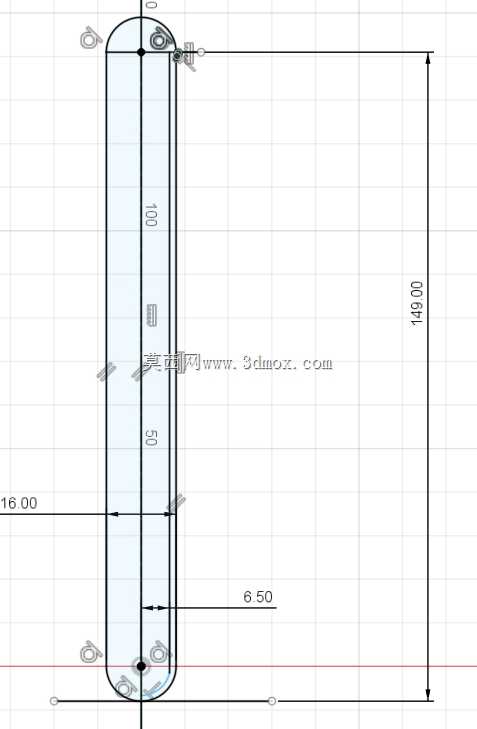

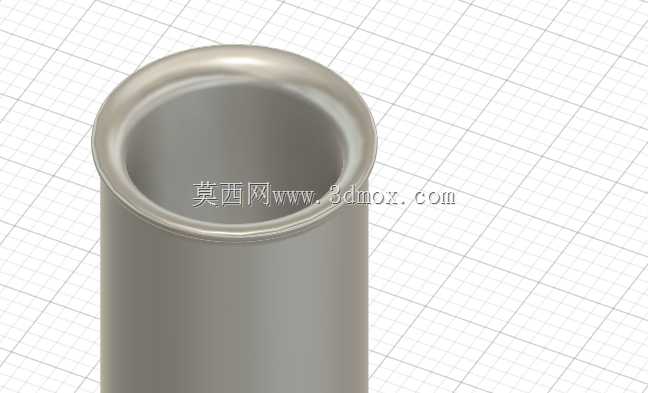

从实际使用需求出发，这款试管的总高度设定为149毫米，管身主体直径为16毫米，这个尺寸属于实验室小容量试管的常规规格，适配绝大多数标准试管架的插孔尺寸，常规试管架的插孔直径一般在16-18毫米区间，该尺寸的试管可以直接插入放置，不会出现晃动脱落或者卡滞无法插入的问题；管口位置做了外翻卷边设计，卷边的厚度控制在1.2毫米，既可以提升管口的结构强度，避免日常拿取、清洗过程中管口崩边破损，也能配合试管夹使用时增加夹持摩擦力，防止夹持过程中试管滑落，同时外翻的卷边还可以在倾倒液体时形成导流面，减少液体沿管身外壁流淌的概率。管身底部采用标准半球形圆弧封底，圆弧半径与管身半径保持一致，这种结构一方面可以在加热操作时让底部受热更均匀，避免直角结构带来的应力集中导致的受热开裂问题，另一方面也方便清洗试管刷能够完全贴合底部内壁，无清洁死角。

设计过程中，管身的壁厚统一设定为1.2毫米，这个厚度参考了常规硼硅玻璃试管的实际壁厚参数，既保证了结构的刚性，在正常夹持、放置过程中不会出现明显形变，也不会因为壁厚过大导致整体重量超标，同时也匹配试管加热时的热传导效率要求。管身内壁做了光滑度等效处理，在三维模型的结构表达上，内壁与外壁保持同轴度公差在0.1毫米以内，避免出现壁厚不均的问题，实际生产中壁厚不均会导致加热时局部应力差过大引发炸裂，三维建模阶段严格控制同轴度，也能为后续的模具开发、3D打印验证提供准确的结构参考。

从应用场景拓展来看，这款等效试管模型除了用于实验室场景的三维搭建外，还可以适配教学类动画的制作，比如化学实验操作演示中的试管夹持、液体倾倒、加热反应等环节的动作模拟，尺寸完全符合真实器具比例，不会出现比例失调导致的演示失真问题；同时也可以用于实验设备的结构干涉检查，比如在设计自动进样设备、试管清洗设备、样品存储柜时，可以直接调用该模型进行装配验证，检查试管与设备夹具、传输轨道、存储位之间的间隙是否合理，是否存在运动干涉，提前规避结构设计缺陷。

在结构细节处理上，管身整体为回转体结构，建模时采用旋转凸台的基础特征完成主体构建，卷边位置通过扫描特征完成过渡，保证卷边与管身主体的连接面顺滑无棱角，底部圆弧与管身的连接位置做了微小的圆角过渡，避免应力集中的同时，也更符合真实玻璃试管的成型工艺特征——实际玻璃试管拉制成型过程中，管身与底部的衔接位置不会存在绝对尖锐的直角，微小的过渡圆角更贴合实际生产的产品形态。

针对不同的使用需求，该模型的尺寸参数可以做参数化调整，比如需要不同容量的试管时，只需要调整管身长度和直径参数，就可以快速衍生出不同规格的试管模型，不需要重新构建基础特征，大幅提升建模效率。在装配适配性上，该模型的外径尺寸与标准试管塞、试管帽的尺寸完全匹配，后续拓展配件模型时可以直接配合装配，不需要额外调整配合尺寸。

日常实验室使用中，这类试管的使用频次高，损耗率也相对较高，在做实验室耗材管理系统的三维可视化开发时，该模型也可以作为基础耗材单元导入系统，直观展示耗材的存储位置、数量等信息，相比二维图标更具辨识度。同时在中小学科学实验课件、虚拟仿真实验项目的开发中，精准的尺寸模型也能让学生更直观地了解实验器具的实际形态和尺寸比例，避免因为模型比例失真带来的认知偏差。
