微创外科手术用组织取出器械结构设计

这款组织取出器械的三维结构设计，核心围绕微创外科手术的实际操作场景展开，适配腹腔镜手术中切除组织标本的取出需求，解决传统开腹取标本创伤大、易造成腹腔污染的临床痛点。从临床使用场景来看，该器械主要应用于普外科、妇科、泌尿外科的腔镜手术中，当术者完成病灶组织切除后，需要将离体的病变组织从直径仅5-12mm的穿刺鞘通道中取出，同时要避免标本组织直接接触穿刺通道与正常腹壁组织，防止肿瘤细胞种植、感染扩散等问题，这也是这类器械设计的核心出发点。

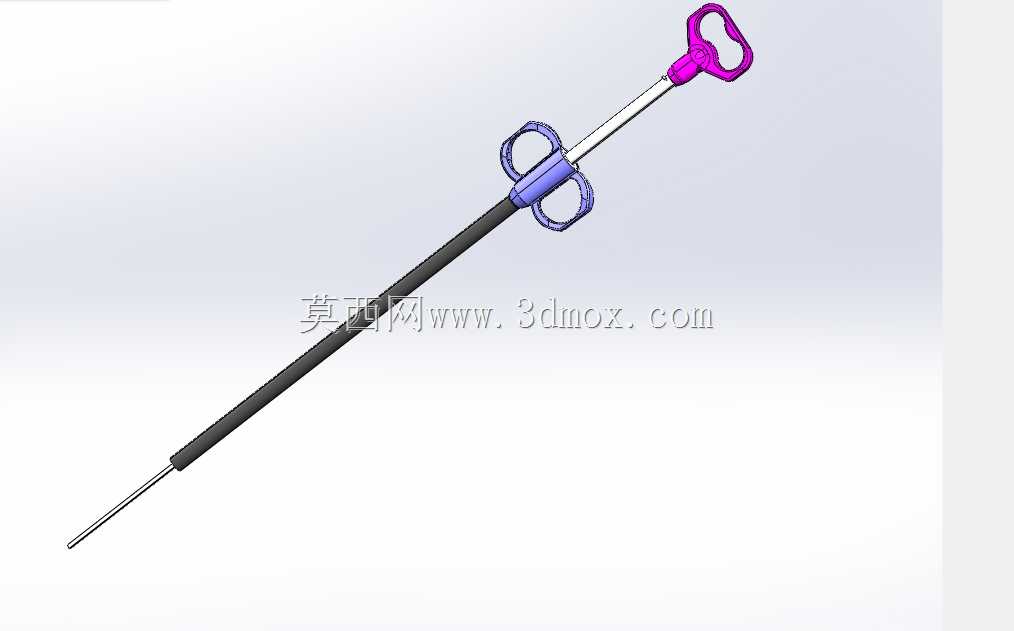

从功能结构来看，器械整体分为操作端、杆身、执行端三个核心部分。操作端设置了双指环与推拉手柄结构，其中紫色的推拉手柄用于控制内置标本袋的释放与收拢，蓝色的双指环结构供术者握持稳定器械，符合外科医生单手操作的施力习惯，操作时拇指套入指环，食指与中指扣住推拉手柄，即可完成标本袋的展开、收纳、闭合整套动作，不需要额外更换器械，减少术中器械交换的时间与污染风险。杆身采用细长直杆结构，外径适配常规10mm腹腔镜穿刺鞘的内径，长度根据不同手术入路的深度设计，满足腹腔深部操作的距离要求，杆身表面做光滑圆弧处理，避免进出穿刺鞘时卡滞，也防止划伤鞘管密封结构影响气腹密闭性。

设计过程中重点考虑了操作的力传递效率，推拉手柄与内置的牵拉钢丝采用刚性连接结构，避免长距离传动出现的行程虚位，保证术者在操作端的动作可以精准传递到前端执行结构，不会因为杆身过长导致操作滞后。前端执行结构在未释放状态下完全收纳于杆身前端的保护套内，进出穿刺鞘时不会剐蹭鞘管，进入腹腔后推动手柄即可将折叠的标本袋推出，依靠记忆合金支撑框架自动展开成开口状态，方便术者将切除的标本放入袋内，拉动手柄即可收拢袋口，将标本完全封闭在袋内后随器械一同取出体外。

从安装边界与尺寸适配来看，器械整体为一次性使用的无菌器械，不需要与其他设备做额外装配，仅需要匹配对应直径的腹腔镜穿刺鞘即可使用，杆身长度覆盖常规腹腔镜手术的操作距离，操作端的指环尺寸适配不同手型的术者握持，手柄推拉行程控制在30mm范围内，保证单手操作时手指不需要过度伸展即可完成全行程动作。设计时还考虑了器械的受力强度，杆身采用医用级高分子材料制作，在保证足够刚性的同时控制整体重量，避免长时间握持造成术者手部疲劳，前端标本袋的支撑框架采用软质记忆材料，展开后不会遮挡腹腔镜镜头视野，收拢时不会出现尖锐边角，防止划伤腹腔内正常组织与脏器。

在结构细节处理上，推拉手柄与杆身的连接部位做了限位结构，防止推拉过程中手柄脱出，指环边缘做圆弧倒钝处理，长时间操作不会磨伤术者手指，杆身与前端保护套的连接位置做平滑过渡，没有台阶结构，进出穿刺鞘时不会产生卡顿。内置的标本袋采用透明医用高分子薄膜制作，放入标本后可以透过薄膜观察标本形态，袋体具备足够的拉伸强度，取出较大标本时不会出现破裂，避免标本残留造成腹腔内感染或肿瘤种植。整套结构的设计完全贴合临床实际操作流程，没有多余的冗余结构，每个部件的尺寸与位置都经过操作逻辑验证，保证在狭小的腹腔空间内可以完成顺畅的操作，不会与其他手术器械产生干涉。
