便携腕带式磁吸固定装置结构设计

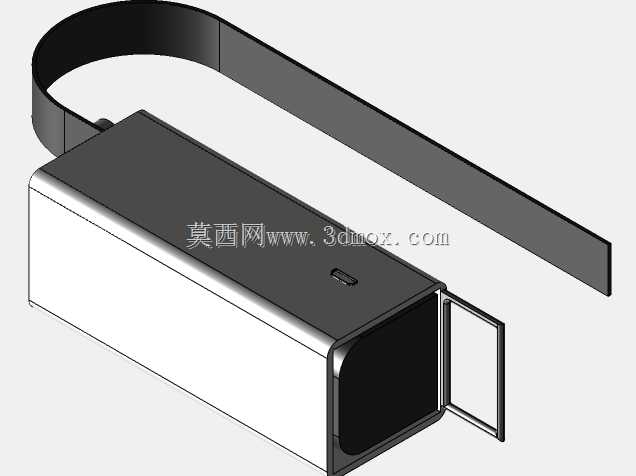

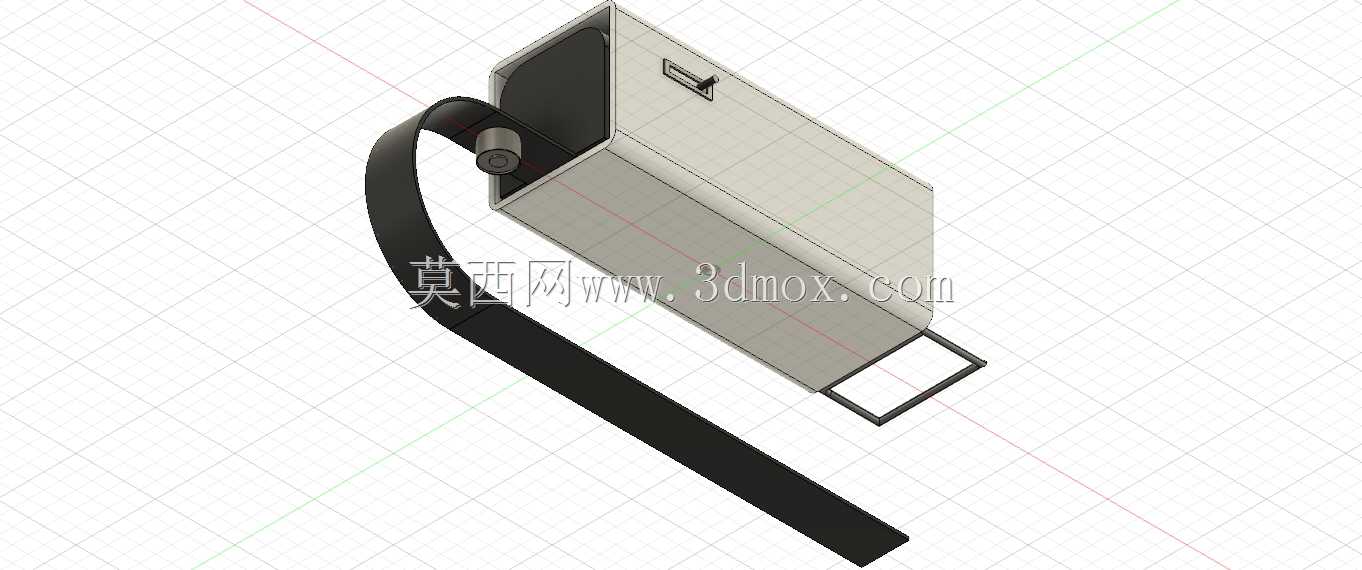

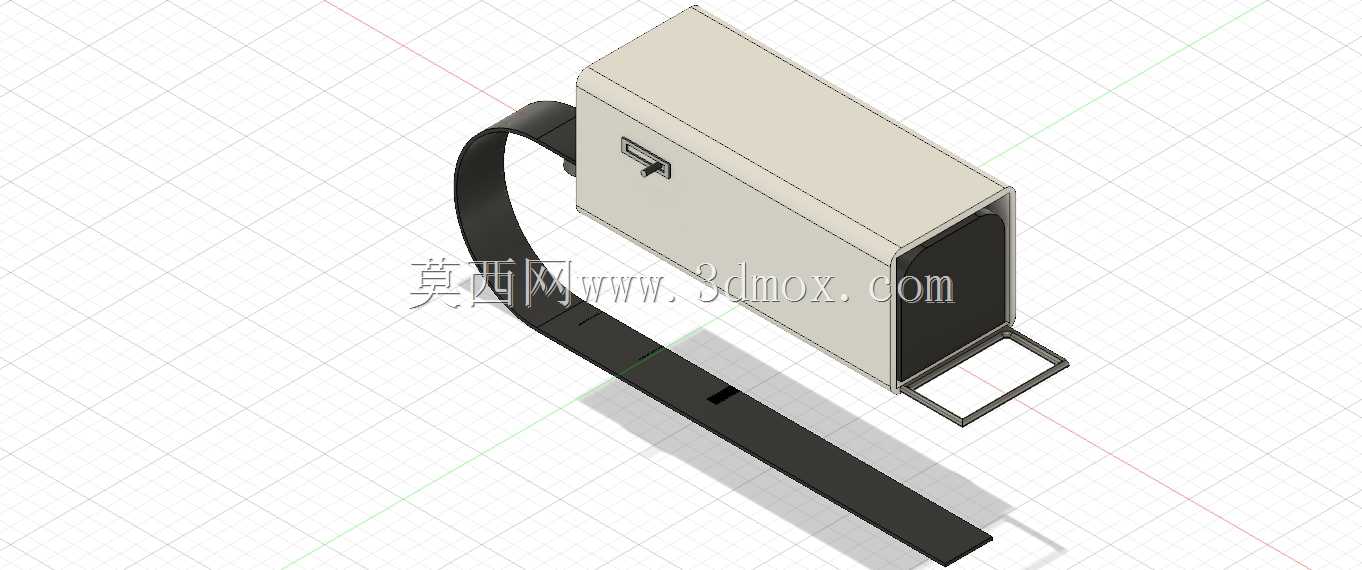

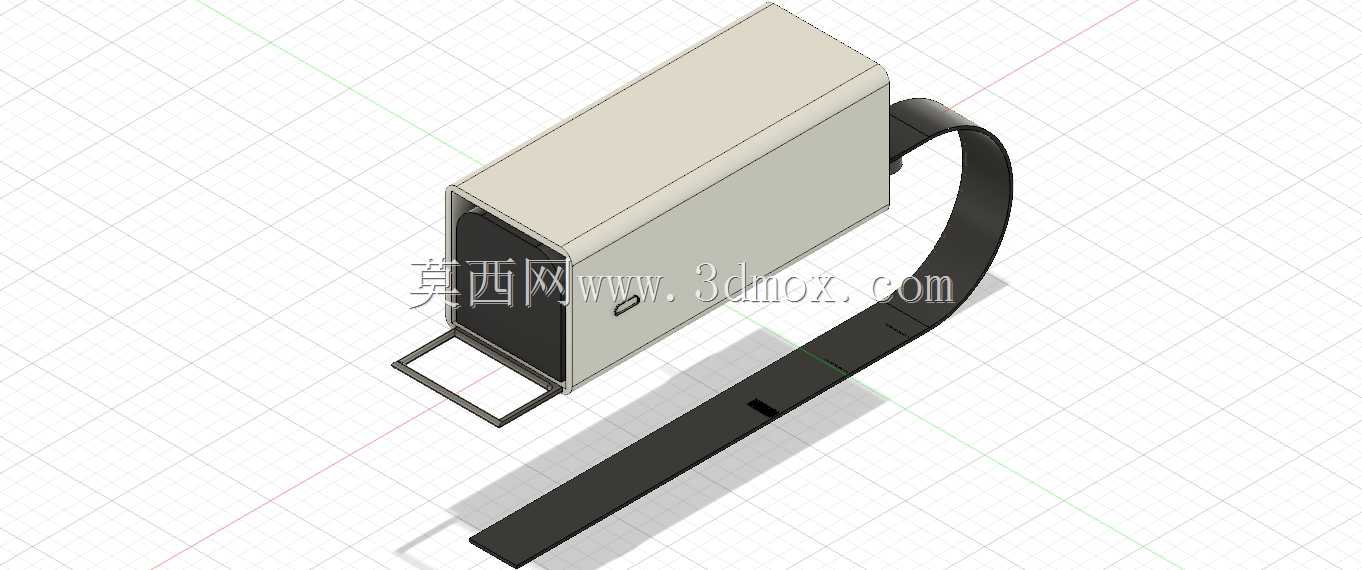

　　这款腕带式磁吸固定装置，最初的设计出发点是解决户外作业、移动巡检场景下小型通讯终端、便携检测模块的随身固定与快速取放问题——很多现场作业人员需要频繁取用手持通讯设备，传统口袋收纳掏取耗时，普通卡扣式腕带支架拆卸步骤多，磁吸方案刚好能平衡固定可靠性与取放效率。从结构组成来看，装置分为主体容纳仓与柔性腕带两大部分，容纳仓采用直角长方体腔体结构，腔体内部预留了标准的模块安装空间，侧壁做了0.8mm的均匀壁厚，既保证腔体抗挤压强度，又不会过度增加整体重量；腔体开口端设置了外翻的限位边框，边框宽度2mm，能够避免内置模块从开口端意外滑出，同时边框内侧预留了0.3mm的粘接胶槽，方便固定缓冲泡棉或者防滑绒布，减少内置模块与腔体硬接触产生的磨损。腕带部分采用了分段式柔性设计，靠近容纳仓的连接段做了加厚处理，厚度达到2.5mm，通过嵌入式的金属连接片与容纳仓侧壁铰接，铰接处预留了15度的上下摆动余量，能够适配不同粗细手腕佩戴时的贴合角度，避免腕带与手腕之间出现硬硌的触感；腕带主体段厚度1.5mm，表面做了细微的防滑纹理，内侧设置了等距排列的调节孔位，配合金属针扣可以实现120mm到200mm范围的腕围适配，覆盖绝大多数成年使用者的佩戴需求。

　　磁吸功能的实现没有采用外露的磁钢设计，而是将两块钕铁硼磁钢内嵌在容纳仓的背板位置，磁钢外侧覆盖0.5mm厚的工程塑料保护层，既避免磁钢直接接触内置模块造成电路干扰，又能保证磁吸力穿透保护层达到预期的固定效果——实际测试中，容纳仓配合内置的磁吸模块，可以吸附在铁质设备外壳、金属脚手架等常见作业现场的金属表面，吸附力达到15N，正常晃动、轻微磕碰不会脱落，同时单手即可完成取放动作，不需要额外的解锁操作。

　　在安装边界的设计上，容纳仓的外部尺寸控制在长65mm、宽35mm、厚18mm的范围内，这个尺寸刚好可以容纳主流的小型通讯定位模块、便携蓝牙对讲终端，不会因为体积过大影响手腕活动；腕带展开后的总长度为260mm，折叠收纳时可以将腕带缠绕在容纳仓外侧，整体收纳体积仅比普通打火机稍大，方便放入工具包或者工作服口袋携带。结构设计过程中特意规避了突出的棱角，所有外部棱边都做了R1.2的圆角处理，佩戴时不会勾挂工作服纤维或者作业现场的线缆；容纳仓的侧壁设置了一个长条形的走线缺口，缺口宽度4mm，方便内置模块的充电线、外接天线引出，缺口边缘做了圆弧钝化处理，避免长期摩擦损坏线材外皮。

　　从实际应用场景延伸来看，这款装置除了搭配通讯终端使用，也可以固定小型气体检测模块、便携测温传感器等需要随身佩戴的作业检测设备，磁吸固定的特性也让它可以临时吸附在设备金属表面作为临时固定支架使用，解放作业人员的双手完成设备操作、记录等动作。在材质选择上，容纳仓部分采用玻纤增强ABS材质注塑成型，抗冲击性能可以满足1.2米高度自由跌落不出现开裂，腕带部分采用耐老化的TPU材质，能够适应-10℃到50℃的户外作业环境温度范围，长期弯折不会出现裂纹或者永久变形。铰接位置的金属连接片采用不锈钢材质，避免长期使用出现锈蚀影响转动灵活性，连接片与塑料部分的连接采用注塑包胶工艺，不需要额外的螺丝固定，减少了整体的零件数量，也降低了组装复杂度。
