阿育王轮辐条式脉轮结构三维设计

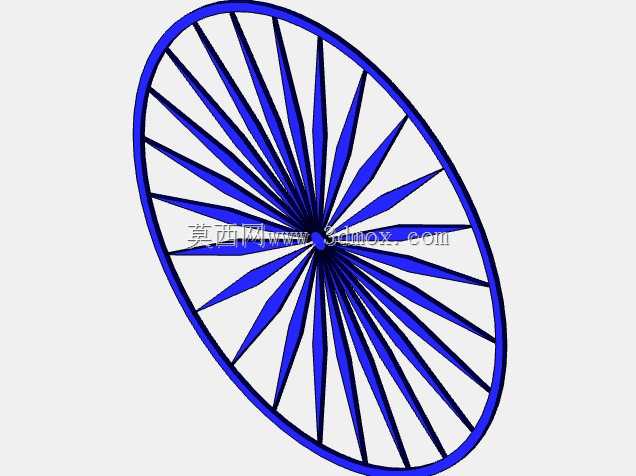

　　该轮体结构采用中心汇聚式辐条布局，整体为正圆形轮缘搭配等角度分布的辐条设计，辐条从中心轮毂位置呈放射状延伸至轮缘内侧，每根辐条的截面形态经过优化，在保证结构刚度的同时尽可能降低整体重量，轮缘采用等截面环形结构，与辐条端部做平滑过渡连接，避免应力集中问题。从实际应用场景来看，这类对称辐条轮结构可适配多种需要低风阻、高刚度轮状构件的场合，比如小型展示装置的转动构件、文创类动态装置的核心轮体、特定流体扰动设备的叶轮基体，也可作为轻量化传动轮的基础结构进行二次适配。设计过程中首先确定了轮体的整体径宽比，轮缘的径向厚度根据辐条的受力传导路径做匹配，保证辐条传递的载荷能够均匀分散到整个轮缘环面上，不会出现局部载荷过大导致的形变。

　　中心轮毂位置做了加厚处理，预留了标准轴孔的安装边界，轴孔的同轴度公差在建模时就做了基准约束，保证后续装配时轮体的转动跳动量控制在合理范围内。辐条的数量经过多轮排布验证，最终采用的辐条密度既保证了轮体各个方向的抗弯刚度一致，又不会因为辐条过密导致整体重量超标，每根辐条的宽度从轮毂端到轮缘端做渐变处理，靠近轮毂的位置宽度更大，匹配扭矩传递时的应力分布规律，靠近轮缘的位置宽度收窄，减少轮缘位置的附加重量，降低转动惯量。轮缘的外侧面做了光滑圆弧过渡，没有尖锐棱角，既可以避免装配过程中的磕碰损伤，也能适配需要外套环形饰圈或者橡胶圈的使用场景。

　　安装边界方面，中心轮毂的轴向厚度与轮缘的轴向厚度保持一致，整个轮体为等厚度盘状结构，安装时不需要额外做轴向让位，适配标准的轴类安装方式，轴孔位置可根据实际使用需求加工键槽或者顶丝孔，建模时已经在轮毂位置预留了足够的加工余量，不会因为后续加工破坏辐条与轮毂的连接强度。从结构受力角度分析，这种放射状辐条结构在承受径向载荷时，每根辐条都能参与载荷分担，相比少数几根辐条的轮体结构，载荷分布更均匀，单根辐条承受的最大应力更低，在相同载荷要求下可以采用更薄的辐条截面，进一步降低整体重量。在转动过程中，因为辐条为对称等角度分布，整个轮体的动平衡更容易保证，不需要额外做过多的动平衡配重处理，适合中低转速的转动场景使用。

　　建模过程中对所有连接位置都做了圆角过渡处理，尤其是辐条与轮毂、辐条与轮缘的连接位置，圆角半径根据相邻构件的厚度做匹配，避免直角连接带来的应力集中问题，提升结构的抗疲劳性能。轮体的所有型面都采用连续曲面构建，没有碎面或者尖角，后续如果需要做有限元分析，可以直接导入仿真软件进行网格划分，不需要额外做几何修复。如果用于文创展示场景，可直接在轮缘或者辐条表面做纹理附着，因为所有辐条的形态完全一致，纹理阵列时不需要做单独的形态适配，能够大幅提升后续渲染或者加工的效率。如果用于传动场景，可在轮缘外圆面加工带槽或者齿形，轮体本身的刚度足够支撑传动过程中的径向力，不会因为带传动的张紧力导致轮体变形。整个结构的设计没有采用复杂的异形曲面，所有特征都可以通过常规的机加工或者3D打印方式实现，加工工艺性良好，不需要特殊的工装夹具即可完成生产。
