压力容器用长条型法兰式玻璃观察镜组件

做压力容器配套结构设计快十二年，这类长条型玻璃观察镜是我接触频次很高的一类承压视窗组件，最早在2012年做生物发酵罐罐体配套的时候，就反复调整过这类视镜的密封结构与安装边界，当时踩过的密封压合不均、玻璃边缘应力集中的坑，至今在给新入行的结构工程师做培训时还会反复拿出来讲。

不同于常规圆形视镜只能提供小范围点式观察视野，这类长条形观察镜的核心应用场景，是需要沿罐体轴向连续观测内部介质状态的工况：比如制药行业配液罐里的药液液位波动、生物工程发酵罐里的菌丝附着状态、化工反应釜里的物料混合分层情况，甚至部分带视窗的承压管道上，也会用这类结构观测内部流体的流动状态，避免圆形视镜视野受限需要开多个安装孔、增加罐体泄漏点的问题。

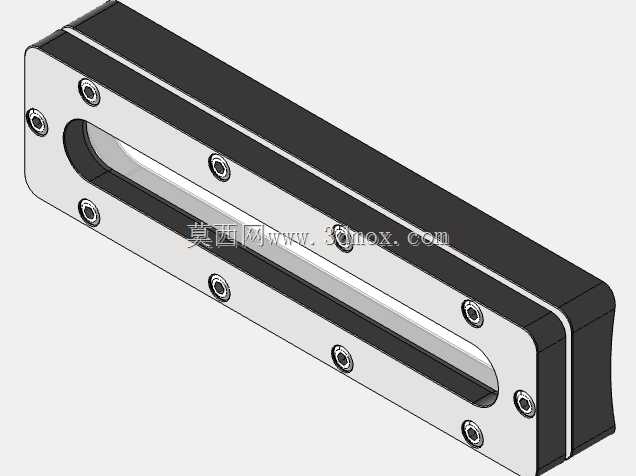

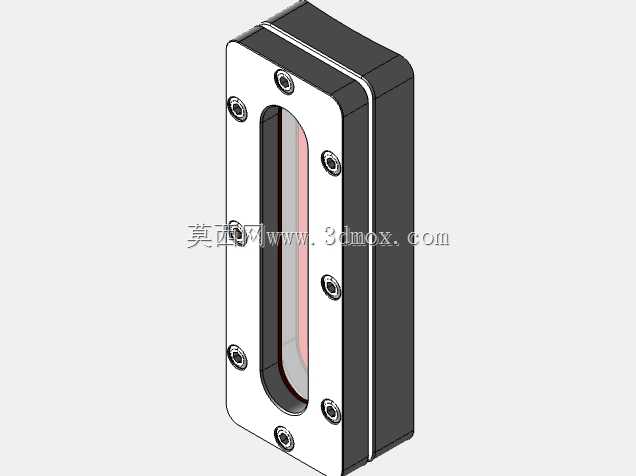

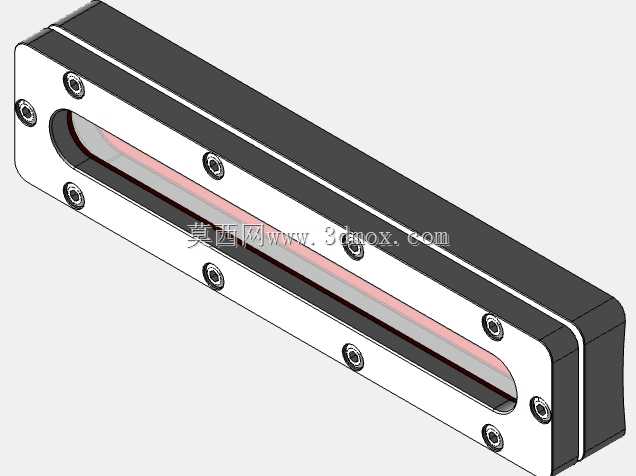

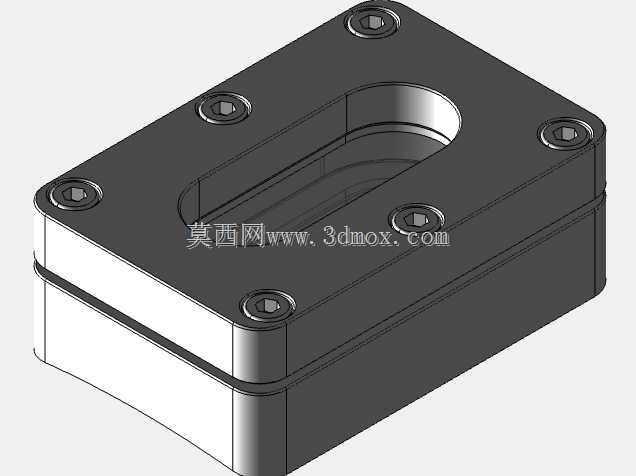

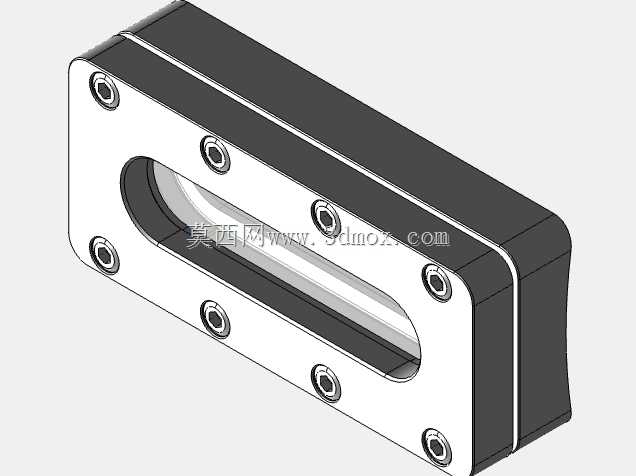

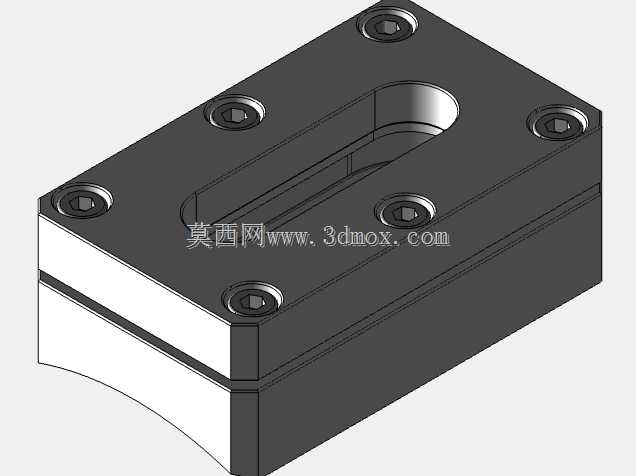

从结构设计逻辑来看，这套观察镜组件采用的是外框夹持式密封结构，主体承压框为矩形加工件，内侧开有与长条玻璃匹配的阶梯安装槽，槽底预留了密封垫片的压缩空间，玻璃与金属框接触的所有棱边位置，都设计了软质缓冲衬垫，避免金属硬边直接接触钢化硼硅玻璃，在罐体承压波动或者受外部振动时，玻璃局部应力集中出现开裂。外侧的压框通过周向均匀布置的内六角螺钉与主体承压框连接，螺钉的排布间距经过严格计算，每颗螺钉的压紧力可以均匀传递到密封垫片上，不会出现局部压合过紧压碎玻璃、或者局部压合力不足导致密封失效泄漏的问题。

实际选型和建模时需要重点关注几个安装边界参数：首先是主体承压框的外侧安装尺寸，需要和罐体上预先开好的长条视窗开孔完全匹配，通常罐体开孔的圆角半径要和玻璃端部的圆角半径保持一致，避免开孔尖角位置出现应力集中；其次是密封垫片的压缩量控制，常规四氟包覆橡胶垫片的压缩率控制在25%-30%区间，建模时需要预留好压框拧紧后的行程间隙，避免现场安装时工人过度拧动螺钉导致玻璃受压破损；第三是玻璃的透光区域尺寸，要根据实际需要的观测范围确定，通常长条视镜的有效观察宽度在30-50mm区间，长度可以根据罐体的观测高度需求调整，这套组件的观察窗采用长圆形端部设计，相比直角矩形的视窗，端部的应力分布更均匀，承压能力比同尺寸直角视镜高30%左右，更适合用在带一定压力的罐体上。

从功能特性来说，这套观察镜组件可以承受常规的罐体蒸汽灭菌工况，硼硅玻璃的耐温范围可以覆盖-40℃到200℃，配合耐温密封垫片，可以满足制药、生物工程行业常见的在位灭菌、在位清洗的工艺要求，不会因为反复的温度变化出现密封老化或者玻璃开裂的问题。安装时需要注意，罐体上的视窗安装法兰面需要做平面度处理，平面度公差控制在0.1mm/100mm以内，避免安装面不平导致压合后玻璃受附加应力；螺钉拧紧时要采用对角分步拧紧的方式，分三次逐步加载到规定扭矩，不能单颗螺钉一次拧紧到位，否则很容易出现玻璃受力不均碎裂的问题。

另外在三维建模过程中，这类组件需要重点处理几个细节：一是玻璃与密封垫、金属框之间的配合间隙，要预留出玻璃受热膨胀的空间，避免高温工况下玻璃膨胀被金属框挤压；二是螺钉孔的沉头深度要匹配所选内六角螺钉的头部高度，保证压框安装后螺钉头部不突出外框表面，避免现场安装维护时刮擦操作人员或者周边管线；三是密封垫片的截面形状，采用带定位凸缘的结构，安装时可以卡在金属框的槽内，不会因为罐体内部的压力冲击导致垫片移位，影响密封效果。

这类观察镜在实际使用中，还可以根据工况需求选配附属结构，比如在视镜外侧加装射灯支架，方便光线不足的工况下观测罐体内部，或者加装刮片组件，用于容易挂壁的物料工况，定期清理玻璃内表面的附着物，保证观察视野清晰。相比在罐体上开多个圆形视镜的方案，单组长条观察镜只需要开一个安装孔，大幅减少了罐体上的密封点位，降低了泄漏风险，同时连续的观察视野可以让操作人员更直观地掌握内部介质的整体状态，不会出现多个视镜之间的视野盲区，在制药配液、生物发酵、精细化工反应等领域的应用非常广泛。
