商用长条型风幕机风幕架结构设计

在商用建筑出入口、洁净车间通道、冷库门区这类需要隔绝内外气流交换的场景中，空气幕是应用极广的通风隔断设备，本次呈现的风幕架结构，是这类设备的核心承载壳体部件，直接决定整机的安装适配性、出风稳定性与长期运行的结构可靠性。

从实际使用场景来看，这类长条形风幕架多适配1.2米至1.8米宽度的常规门洞安装，设计阶段首先要考虑安装边界的适配性：背部预留的挂装孔位需匹配通用膨胀螺栓的安装间距，整体厚度控制在200mm以内，避免突出墙面过多影响通行空间，顶部预留的风道对接位可直接匹配离心风轮的出风端，无需额外加装转接风道，减少现场安装的拼接工作量。

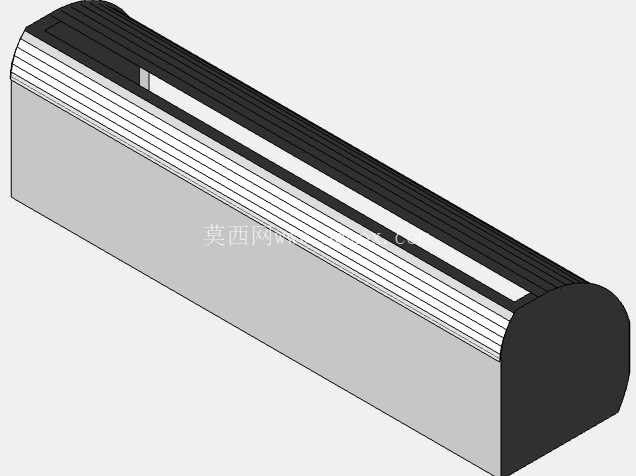

结构设计上，风幕架采用半圆弧顶加直边下出风的截面构型，半圆弧顶部一方面可以优化内部风道的气流走向，减少风轮送出气流在壳体内的涡流损耗，另一方面圆弧外形无尖锐棱角，在公共区域安装时可避免磕碰风险，同时也能降低设备运行时的风阻噪音。壳体主体采用薄壁钣金折弯拼接的设计思路，侧壁预留的加强筋压型结构，可在1.2mm板厚的基础上提升整体抗形变能力，避免长期悬挂后出现中部下垂变形的问题，毕竟这类设备一旦安装后很少拆卸维护，结构抗蠕变性能是设计时必须考量的核心指标。

从功能特性来看，风幕架下部的长条出风槽做了渐变宽度设计，靠近风轮进风侧的槽宽略窄，远离风轮的端部槽宽略宽，以此平衡整个出风长度方向的风速均匀性，避免出现近端风速大、远端风速不足导致的气流隔断缺口。壳体侧面预留的电控元件安装位，可直接嵌入固定风速调节开关与接线端子，无需额外加装电控盒，进一步压缩整机的外形尺寸。

实际选型适配时，这类风幕架可匹配不同风量的离心风轮组件，内部预留的风轮安装座做了长圆孔调节设计，安装时可微调风轮与出风槽的相对位置，优化出风角度，确保送出的气流可以形成完整的垂直风墙，有效阻挡室外粉尘、蚊虫进入室内，同时减少室内冷暖气的外流损耗，在商超、餐饮门店、医药洁净车间这类对开门频繁的场所，这类结构的风幕架适配性极强，既可以明装在门洞上方墙面，也可以嵌入吊顶内做暗装，背部的挂装结构同时适配墙面挂装与吊装两种安装方式，无需额外更换安装配件。

设计过程中还充分考虑了后期维护的便利性，风幕架下部的出风导风板采用卡扣式固定结构，无需拆卸整机即可拆下导风板清理内部积尘，对于长期运行在油烟较大的餐饮场所场景，这种快拆结构可以大幅降低后期清洁维护的工作量。壳体表面的喷塑处理预留了通用的安装公差，不同批次的钣金件拼接时不会出现明显的拼缝错位，整机装配后外观一致性较好，适合批量生产加工。
