医用双缸无油真空气泵结构设计

这款双缸无油真空气泵的结构设计，核心围绕医用场景的洁净气源需求展开，在牙科综合治疗台的负压抽吸回路、医用制氧机的气源供给、小型雾化治疗设备的动力端，都能看到这类结构的实际应用。不同于有油润滑的泵体结构，这款泵的活塞与缸体摩擦副采用自润滑材料配对，从根源上避免了油气随输出气流进入下游医疗管路的风险，完全符合医用场景对气源洁净度的硬性要求，不需要额外配置多级油气分离滤芯就能满足接触类医疗设备的气源标准。

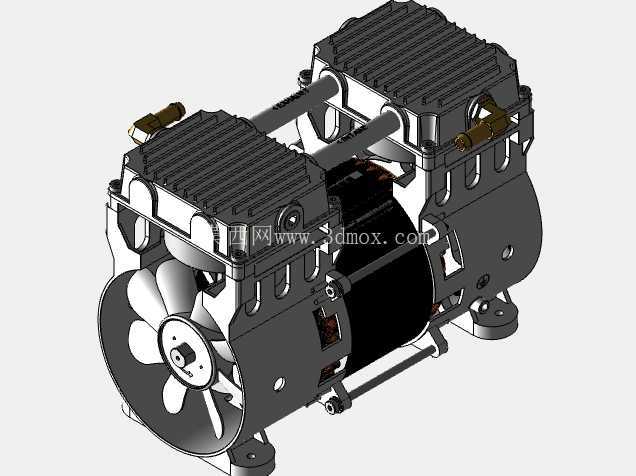

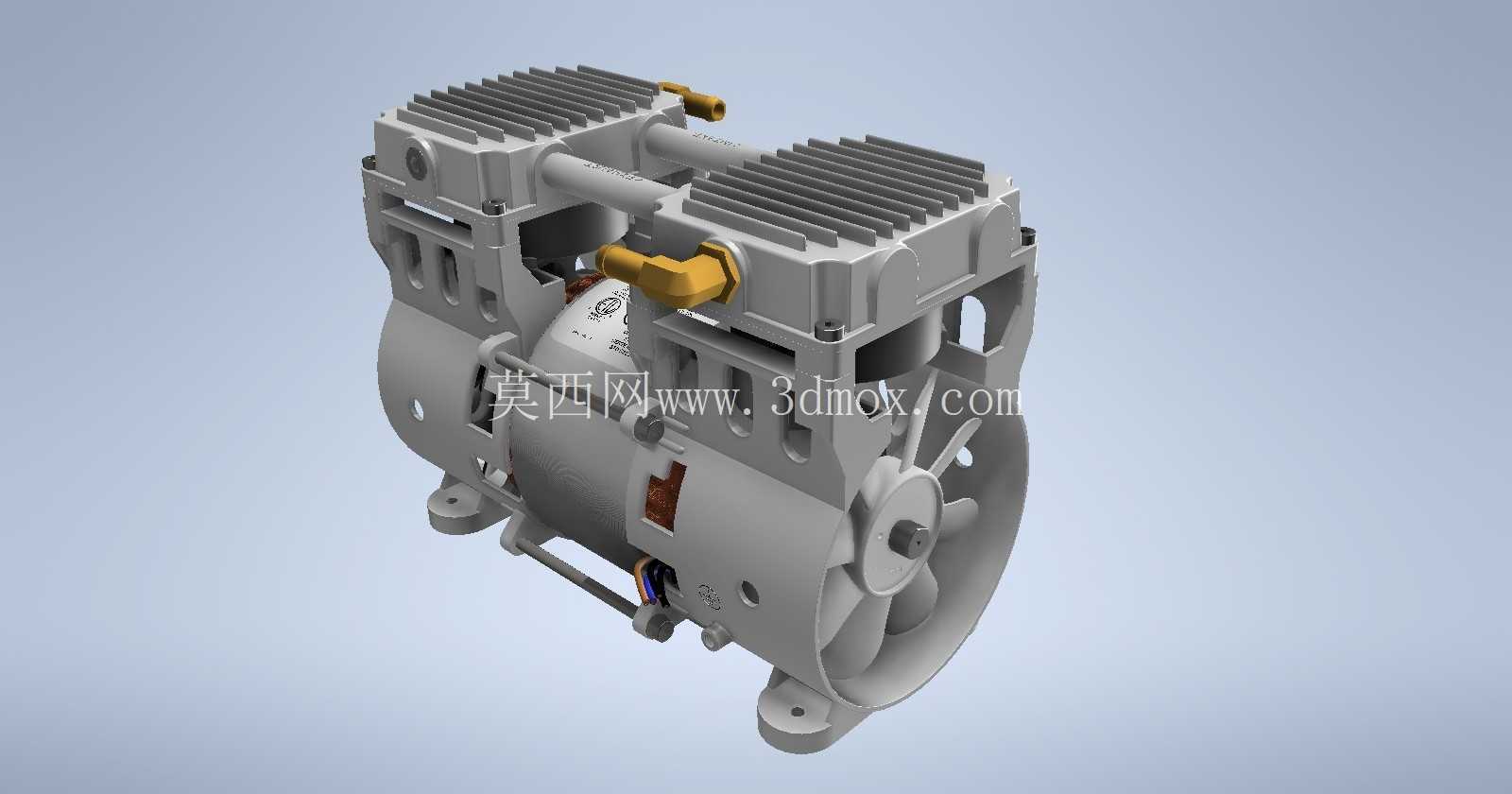

从结构布局来看，这款泵采用对称双缸错位排布的设计思路，两个缸体的曲柄夹角设置为180度，运行过程中两个活塞的往复运动可以相互抵消大部分惯性力，相比单缸结构能大幅降低整机运行的振动幅值，在配套台式医疗设备时，不需要额外设计厚重的减震安装座就能满足设备的振动噪声要求。缸体顶部的散热鳍片采用等间距直肋结构，顺着泵体自带冷却风扇的气流方向排布，活塞往复压缩产生的热量可以通过缸体金属壁面快速传导到鳍片上，被风扇带动的气流直接带走，连续长时间运行时缸体表面温度能稳定控制在合理区间，避免自润滑材料因为高温出现过早磨损的问题。

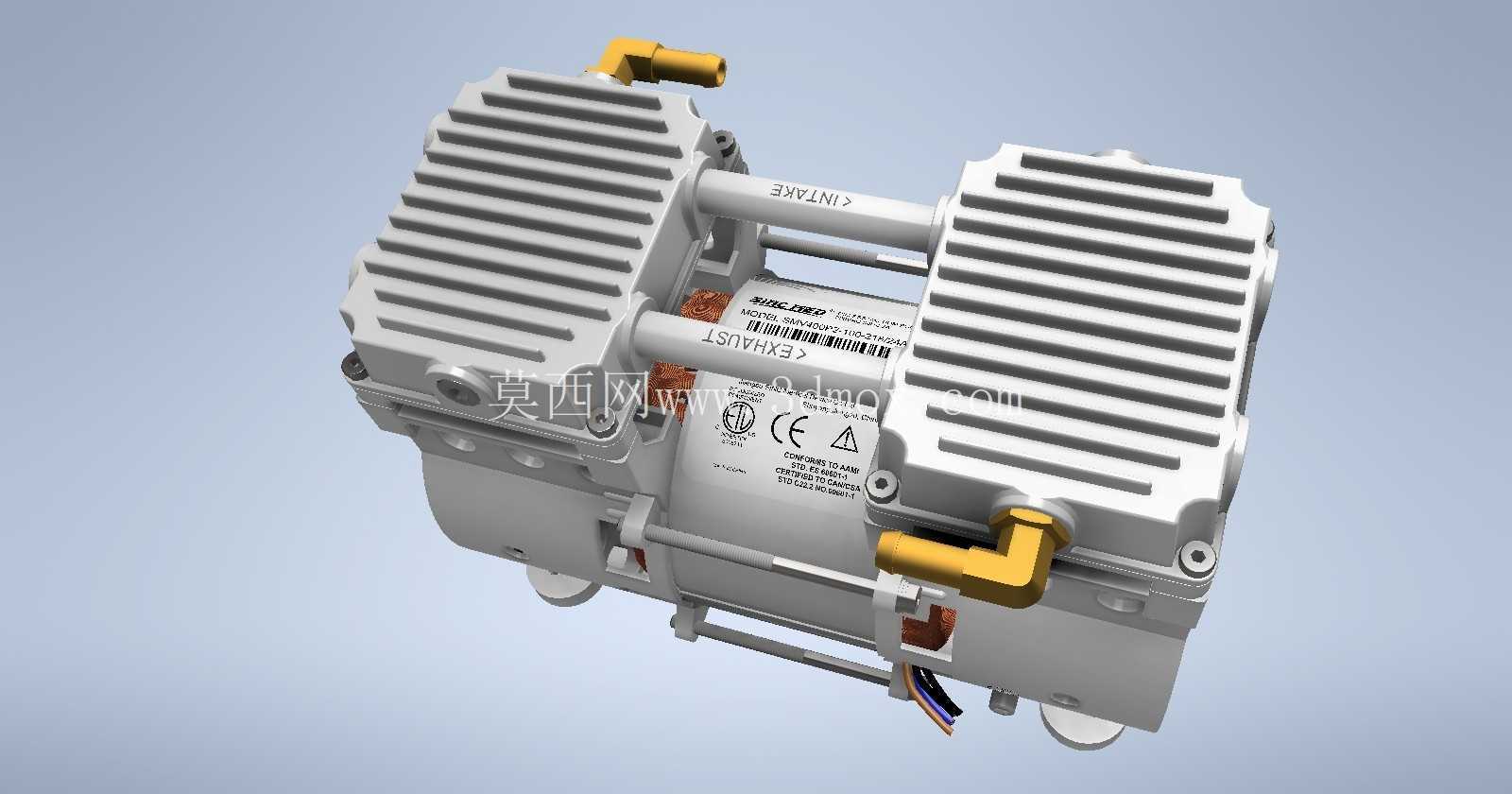

气路接口采用侧出式快插接头设计，两个进气接口对称布置在缸体侧上方，出气端集成在泵体中部的阀组区域，安装时不需要复杂的管路转接，直接匹配标准规格的气动软管就能完成气路连接。底部的四个安装脚采用带减震衬套的凸耳结构，安装孔位的中心距经过标准化设计，既可以适配立式安装的设备机架，也能满足卧式安装的设备内部布局需求，安装脚的衬套可以过滤掉泵体运行时残留的微小振动，避免振动传递到设备外壳引发共振噪声。

泵体的动力端与压缩端采用一体化的壳体设计，曲轴两端的轴承直接压装在壳体的轴承位上，装配时不需要额外调整轴承同轴度，既简化了生产装配的工序，也能保证长期运行后曲轴不会因为同轴度偏差出现偏磨问题。阀片采用轻薄的不锈钢材质，响应速度快，在泵体高频率往复运动时能快速完成进排气的切换，减少气路的压力脉动，输出的负压稳定性更好，配套需要稳定负压的医疗检测设备时，不会因为压力波动影响检测结果的准确性。

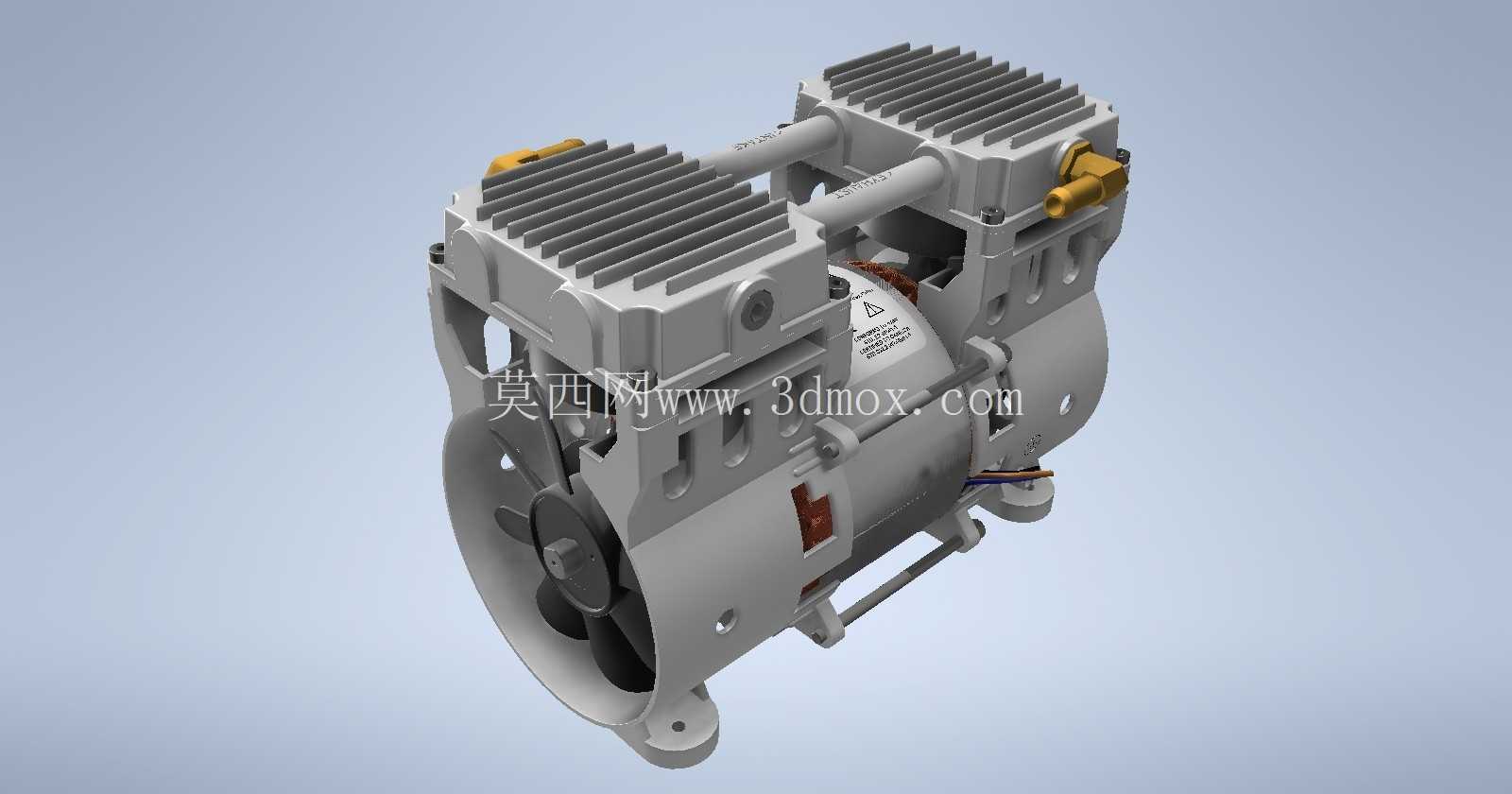

在安装边界设计上，这款泵的整体外轮廓做了规整化处理，没有突出的不规则结构，设备内部预留安装空间时只需要按照长方体轮廓预留安全间隙即可，不需要为局部突出的部件额外预留避让空间。尾部的冷却风扇采用半封闭的导风罩设计，气流被导风罩约束后直接吹向缸体散热鳍片和电机壳体，不会出现气流散逸的问题，散热效率比开放式风扇结构提升明显，同时导风罩也能避免设备内部的线束被转动的风扇剐蹭，降低设备内部布线的安全风险。

实际选型配套时，这类无油真空气泵不需要配套润滑油路的维护部件，日常使用过程中只需要定期清理进气端的防尘滤芯即可，维护成本远低于有油润滑的泵型，非常适合门诊小型医疗设备、家用医疗护理设备这类没有专业维护人员的使用场景。双缸结构的排量相比同体积单缸泵更大，能在更短的时间内建立起工作需要的负压值，设备启动后的响应速度更快，不会因为负压建立延迟影响医护人员的操作效率。
