通讯设备用带安装孔方形网状垫片结构

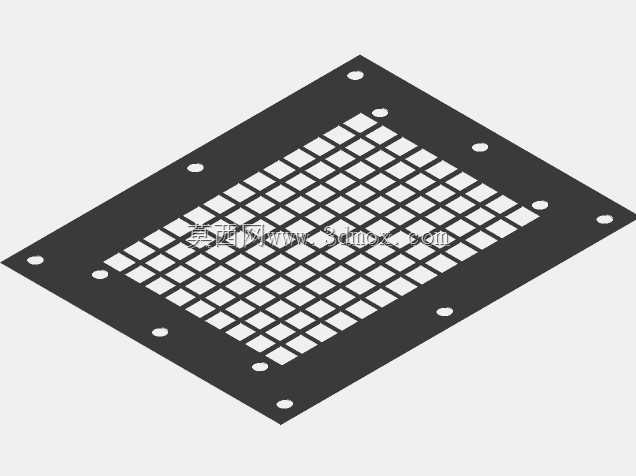

　　这类带安装定位孔的方形网状垫片，在通讯类设备的内部结构装配场景中应用十分广泛，常见于通讯基站模块、手持通讯终端、信号交换设备的壳体与内部功能模组之间的间隔装配环节，核心作用是在实现结构支撑间隔的同时，兼顾透气散热、电磁屏蔽辅助的功能需求，避免实体垫片完全阻隔模组间的空气流通路径，也能减少实体垫片带来的整机重量冗余。从结构设计逻辑来看，这款垫片采用了外框实体承载、中间区域规则网格镂空的结构形式，外框部分均匀分布了8个圆形安装定位孔，孔位沿外框的长边、短边对称排布，安装时可以通过对应规格的螺丝穿过定位孔，将垫片精准固定在壳体与模组的贴合面之间，不会出现装配移位的问题，外框的实体结构也能保证安装锁紧时的受力均匀，避免锁紧压力过大导致垫片变形翘曲，影响装配后的平面度。

　　中间的网格区域采用等间距的正方形栅格设计，栅格的筋条宽度保持一致，每个栅格单元的尺寸均匀，这种设计一方面可以最大化镂空区域的占比，保证空气能够顺畅穿过垫片，带走功能模组工作时产生的热量，避免局部积热导致通讯模组的工作稳定性下降；另一方面，等宽筋条形成的均匀网格结构，也能保证垫片整体的结构刚度，在承受装配锁紧压力时，不会因为镂空面积过大出现局部塌陷的问题，能够稳定维持设计要求的间隔高度，保证模组与壳体之间的装配间隙符合公差要求。

　　在实际选型适配时，需要重点关注垫片的外轮廓尺寸与安装孔的孔位间距，确保其与待装配的通讯模组安装面的边界完全匹配，安装孔的中心距要和壳体上的螺丝柱位置严格对齐，避免出现孔位偏斜导致无法装配的问题；同时网格区域的尺寸要对应模组上需要散热、透气的功能区域，不能让外框实体部分遮挡住模组的散热窗口或者传感区域，否则会失去网状垫片的设计意义。从装配工艺的角度考虑，这类网状垫片的厚度通常根据实际需要的间隔高度进行调整，筋条的边缘做了微小的倒角处理，避免装配时刮伤模组表面的电路板或者屏蔽涂层，外框的安装孔也做了轻微的沉位设计，让螺丝头锁紧后不会突出垫片表面，保证装配后两个贴合面的平整贴合，不会出现局部间隙。在通讯设备的实际运行场景中，这类垫片除了间隔支撑、辅助散热的作用外，部分表面做导电处理的同款垫片还能起到辅助电磁屏蔽的作用，网格结构形成的连续导电面可以在不影响透气的前提下，阻隔部分电磁信号的串扰，提升通讯设备的抗干扰能力，相比实体的金属间隔片，网状结构的重量更轻，对于手持类通讯终端来说，能够有效降低整机重量，提升握持使用的舒适度，同时也能减少材料的使用，在批量生产时具备一定的成本优势。

　　设计这类垫片的三维模型时，需要重点保证安装孔的位置度公差，网格筋条的宽度一致性，以及整个垫片的平面度要求，避免建模时出现筋条粗细不均、孔位偏移的问题，否则生产出的实物会出现装配困难、支撑受力不均的情况；同时要注意网格与外框的衔接位置做圆角过渡，减少应力集中的问题，避免在装配锁紧或者设备受到振动冲击时，衔接位置出现断裂的情况，提升零件的结构可靠性。在不同的通讯设备应用场景中，还可以根据实际的散热需求、间隔高度需求，调整网格的密度、筋条的宽度以及外框的安装孔数量，比如在发热较大的功率通讯模组上，可以适当加大栅格的尺寸，提升透气散热的效率，在需要更高支撑强度的装配位置，可以适当加宽筋条的宽度，提升垫片的整体承载能力，灵活适配不同的装配需求。
