带微控制器安装位的遥控飞机机架结构

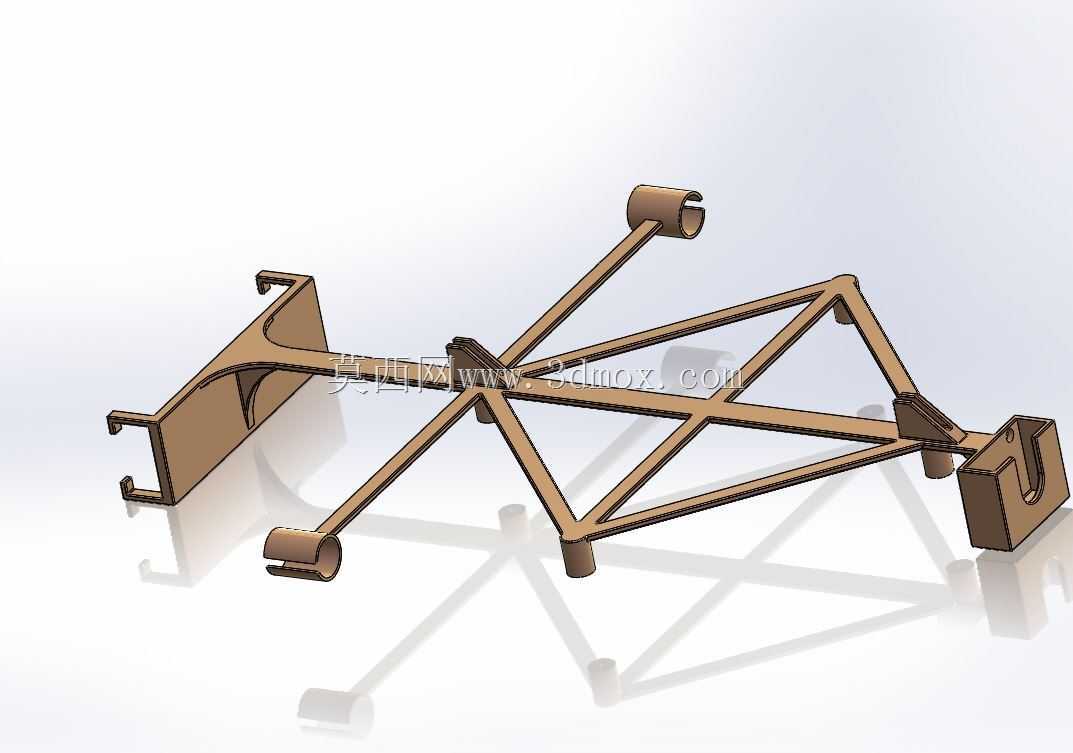

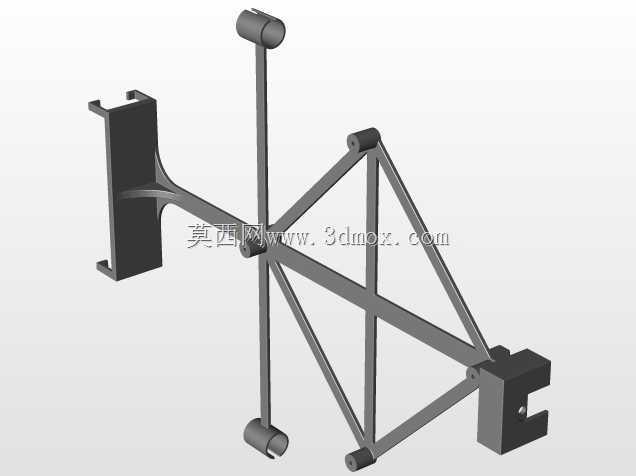

　　该结构为小型遥控飞行器的主体承载机架，核心作用是为飞控微控制器、动力组件、供电模块提供统一的安装基准，同时兼顾飞行过程中的结构刚度与自重控制，适配室内外小型航模的飞行作业需求，可用于航模教学演示、小型航拍载荷搭载、青少年科创实践等场景。从结构构型来看，整体采用交叉桁架式布局，主体受力杆件沿机架纵向与斜向布置，通过三角形稳定结构抵消飞行过程中产生的扭转载荷与弯曲载荷，避免机动动作时机架产生过大形变影响飞控传感器的采样精度。机架前端设置有两处带轴孔的安装座，用于固定前起落架或者前置动力拉进式螺旋桨的电机座，轴孔的同轴度公差控制在0.1mm以内，保证动力输出轴与机架纵向基准面的平行度，减少飞行过程中的偏航力矩。

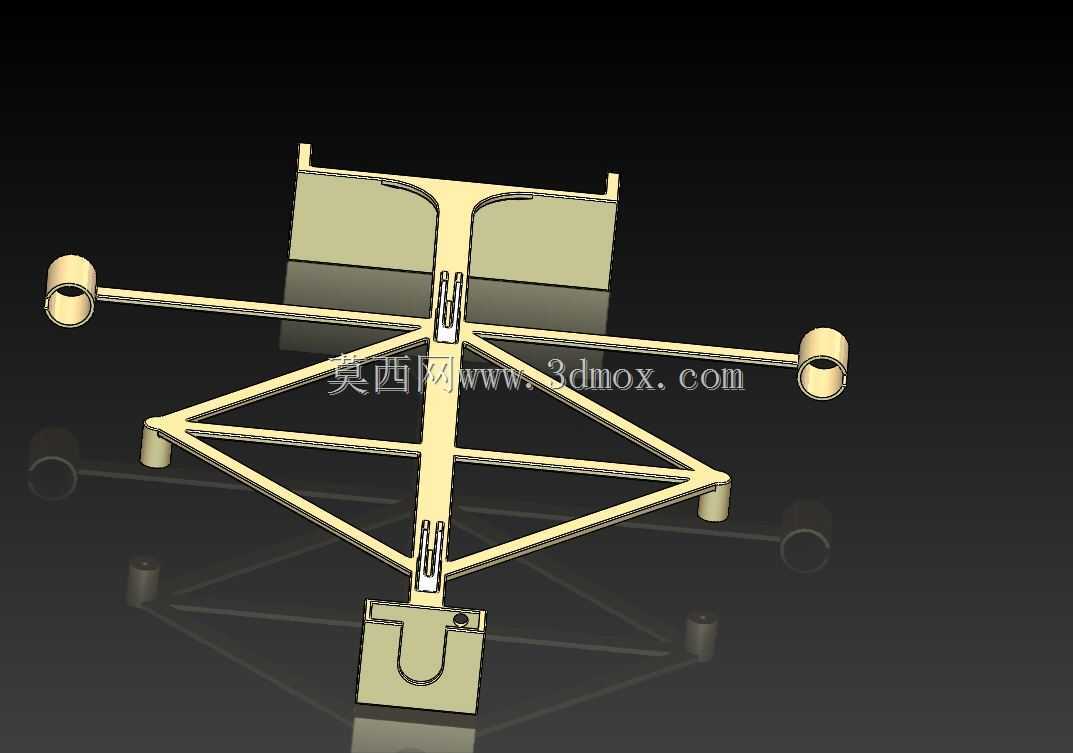

　　机架中部预留了矩形的微控制器安装区域，安装面设置有定位凸台，可直接贴合标准尺寸的飞控电路板，周边预留的走线槽可规整布置电调信号线、舵机连接线，避免飞行过程中线路晃动干扰传感器工作，同时减少飞行风阻。机架尾部设置有卡槽式安装位，用于固定垂尾、平尾等气动控制面的舵机组件，卡槽的配合间隙设计为0.2mm，既可以保证舵机安装后的定位精度，也能方便后期维护拆卸。两侧的横向支撑臂末端设置有圆柱形的电机安装座，适配常规22系列外转子无刷电机的安装孔位，支撑臂的长度经过重心匹配计算，安装动力组件后整机重心恰好落在飞控安装位的几何中心，减少飞控的姿态修正补偿量，提升飞行续航时间。

　　从安装边界来看，机架整体纵向长度控制在220mm，横向翼梁安装位的跨度为180mm，整体安装高度不超过35mm，可适配常规1S-2S锂电池的供电布局，机架底部的支撑脚高度预留了10mm的离地间隙，降落时可缓冲触地冲击，同时避免底部安装的电池与地面发生剐蹭。结构设计过程中优先采用了等强度杆件布局，所有受力杆件的截面厚度根据有限元受力分析结果做了差异化调整，受力较大的交叉节点位置做了局部加厚处理，非受力区域做了镂空减重，整体自重控制在18g以内，在保证1.5m高度自由跌落不产生结构形变的前提下，尽可能降低无效载荷重量。

　　机架的所有安装孔位均采用统一的安装基准，所有孔位的位置度公差相对于主基准面控制在0.15mm以内，可实现零部件的快速互换装配，不需要后期做额外的打磨修配，适配航模爱好者的快速组装需求。在实际使用场景中，该机架可适配固定翼飞行模式，也可通过更换末端动力座的安装角度调整为飞翼布局，结构拓展性较强，中部的飞控安装位可兼容市面上主流的开源飞控板与微型商业飞控，不需要额外制作转接件，可直接通过螺丝完成固定。
