手持式眼底视网膜成像检查设备结构

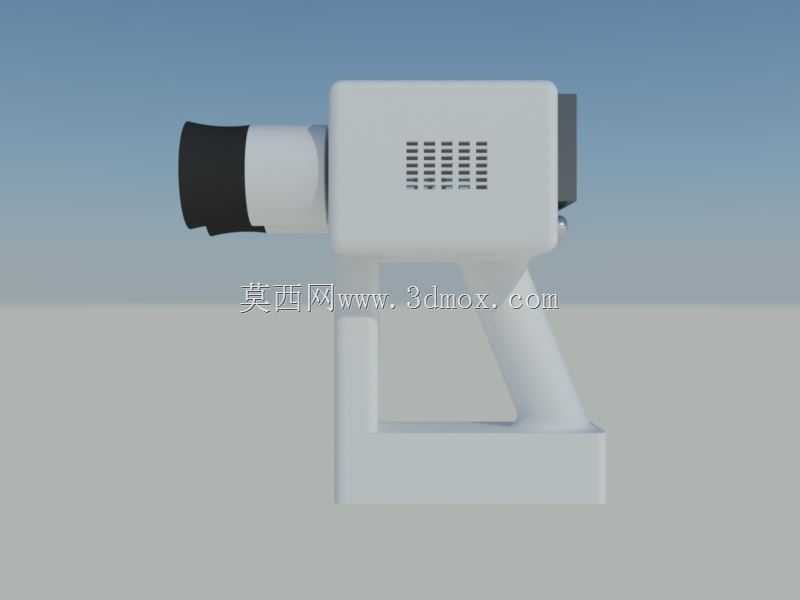

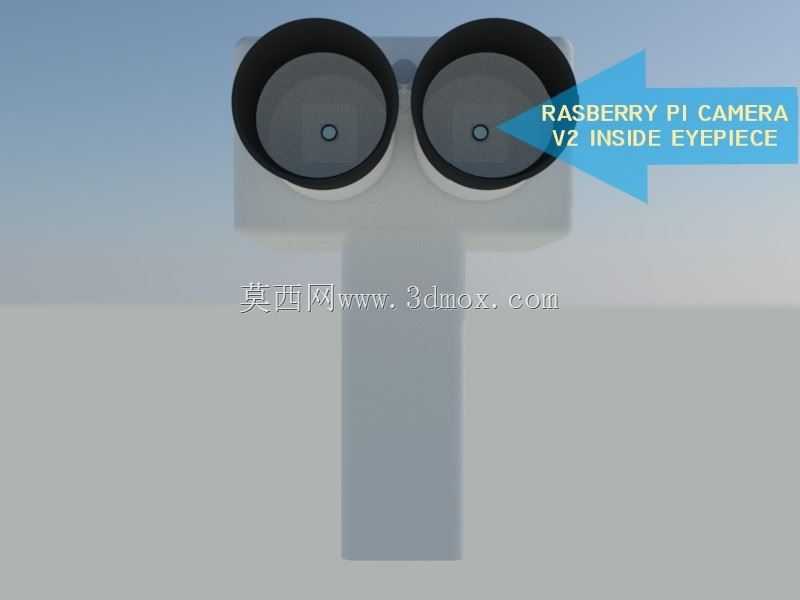

　　这款手持成像设备的结构设计，核心围绕基层眼科筛查、床旁眼部检查、外出义诊等非固定场景的使用需求展开，区别于传统台式眼底相机的固定安装属性，整机采用枪式握持结构，将光学成像模块、握持支撑结构、内置散热组件做了一体化整合，无需额外配套支架即可完成单手握持操作，适配不同身高操作者的持握角度，在社区义诊、卧床患者床旁检查、偏远地区巡诊等场景下，无需搭建固定检查台即可快速开展视网膜成像作业。从结构布局来看，设备前端为光学镜头安装位，预留了标准光学接口，可适配不同焦距的眼底成像镜头，镜头外侧设置橡胶防护圈，避免检查过程中镜头磕碰患者眼部，同时起到遮光作用，减少环境杂光对成像质量的干扰。

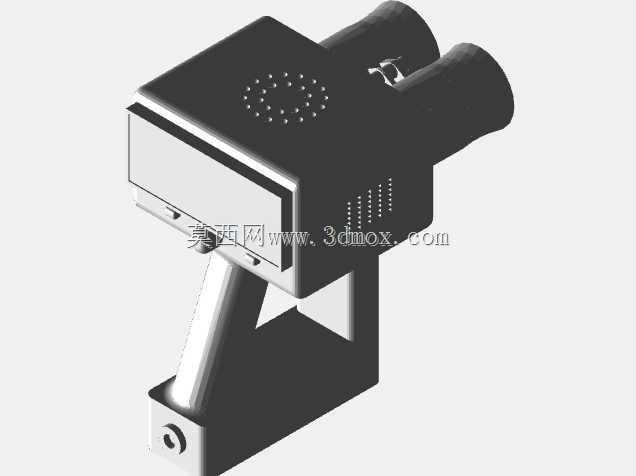

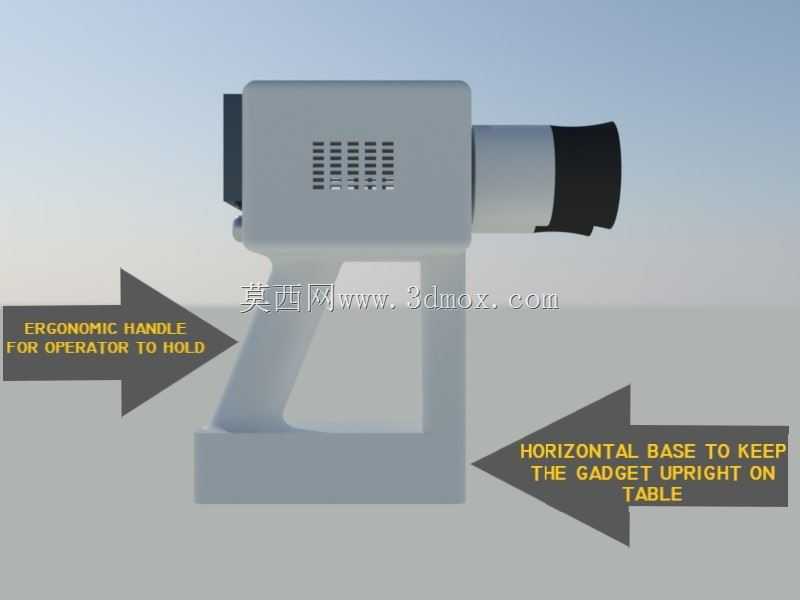

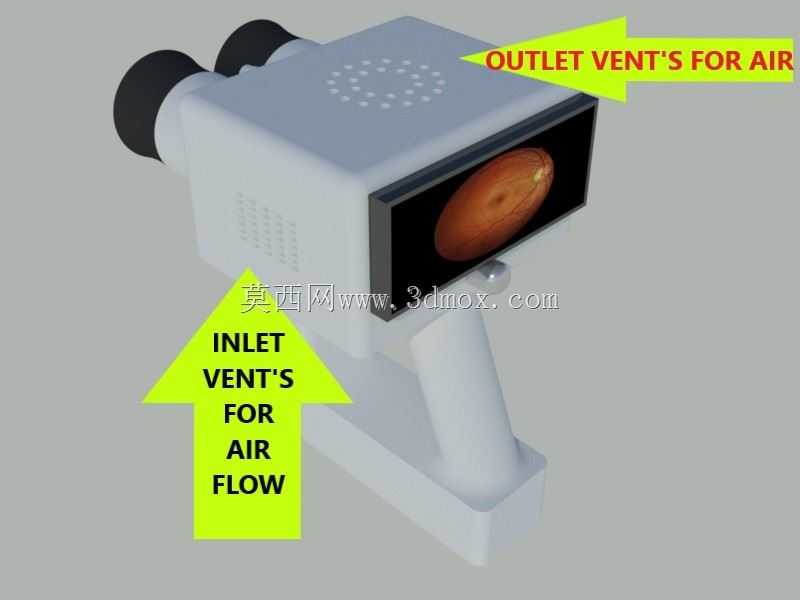

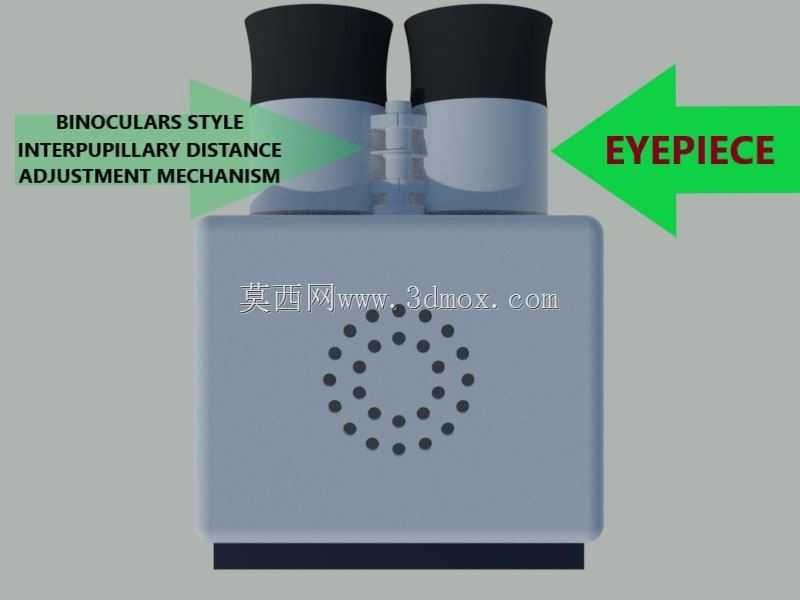

　　中部主机舱为方形结构，内部预留了成像传感器、主控电路板、内置供电模块的安装空间，舱体侧面开设阵列式通风散热孔，对应内部主控芯片与传感器的发热位置，依靠自然对流即可满足长时间连续工作的散热需求，无需额外加装散热风扇，既控制了整机重量，也避免风扇运行带来的震动影响成像清晰度。下部的L型握持结构做了弧度优化，握柄处的倾斜角度贴合人手自然握持的姿态，持握时手腕无需过度弯折，长时间操作也不易产生肌肉疲劳，握柄与主机舱的连接位置做了加强筋过渡，可承受日常使用中的磕碰、跌落冲击，避免连接位置出现断裂。

　　整机的外形尺寸控制在单手握持的合理范围内，横向宽度不超过成年人手掌宽度，纵向高度适配从指根到小臂前端的支撑长度，整机重量控制在可单手持握长时间操作的区间，配套的便携包即可完成收纳转运，无需大型运输设备。结构设计过程中，重点平衡了设备刚性与重量的关系，主机舱外壳采用轻量化工程塑料材质，内部安装位置设置金属嵌件，用于固定光学组件与电路板，既保证光学组件的安装精度不受外壳形变影响，也尽可能降低整机自重。镜头安装位的同轴度公差控制在较高精度等级，避免光轴偏移导致的成像畸变、边缘模糊问题，散热孔的开孔位置避开了光学通路与电路板接插件位置，防止日常使用中灰尘、液体飞溅进入设备内部造成电路故障。

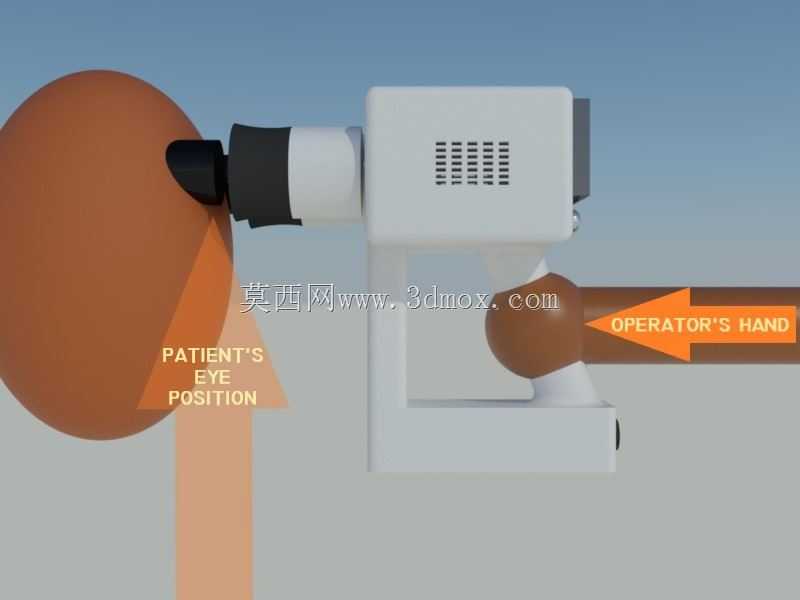

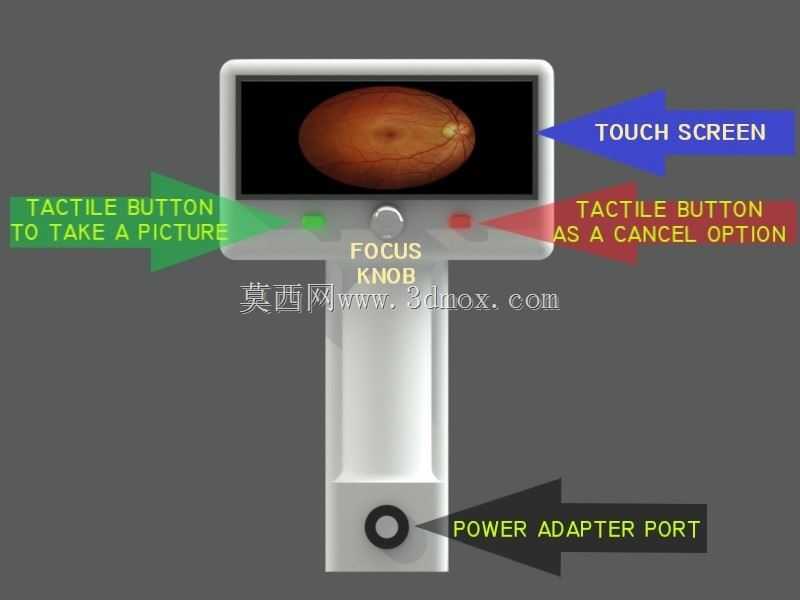

　　握持部分的表面做了防滑纹理处理，即使佩戴医用检查手套也能稳定持握，不会出现打滑脱手的情况。设备底部设置平面支撑结构，临时放置时可平稳立在桌面或检查台面上，无需额外放置支架，减少检查间隙的设备摆放麻烦。从实际使用的边界条件来看，设备的操作角度可覆盖患者坐姿、卧姿的不同检查体位，操作者可根据患者的体位调整持握角度，无需患者大幅度调整头部姿态，对于行动不便的老年患者、卧床患者、无法配合固定体位检查的儿童群体，该结构的适配性远高于传统台式固定设备。结构设计时还考虑了日常清洁消毒的需求，整机外表面无复杂的凹凸沟槽，消毒擦拭时无清洁死角，可满足医疗场景下的高频消毒要求，外壳材质耐常用医用消毒剂腐蚀，长期擦拭不会出现表面掉漆、材质变脆的问题。光学镜头的防护圈采用可拆卸设计，长期使用出现磨损、老化后可快速更换，无需拆解整机结构，降低后期维护成本。主机舱内部的电路板安装位设置了减震缓冲垫，转运过程中的震动不会传递到光学组件与传感器上，保证设备经过长途运输后成像精度不会出现偏移，无需频繁返厂校准。
