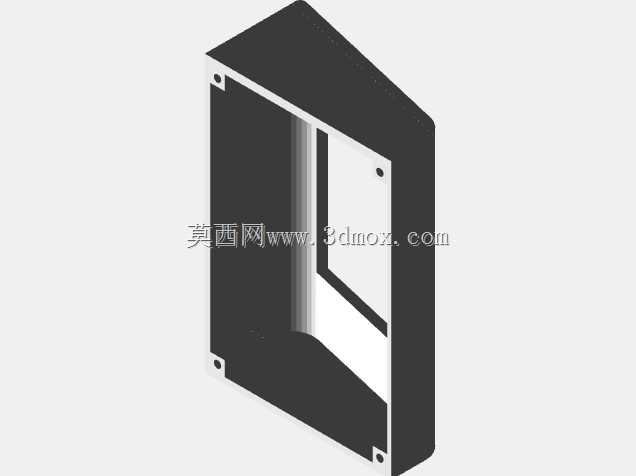

2020规格T型槽铝挤型材配套安装支撑支架

　　在工业铝型材搭建的各类设备机架、终端安装工位场景中，适配标准2020规格T型槽铝挤压型材的支撑支架，是实现功能组件快速挂载、保证安装位形位公差稳定的核心连接结构件。这类支架的设计完全贴合20x20截面T型槽铝型材的安装边界，不需要对原有型材做二次裁切、打孔加工，就能完成各类电子功能模块、小型终端部件的固定，大幅降低现场装配的加工工作量，也避免了现场加工带来的装配误差累积问题。从实际使用场景来看，这类支架常被用于桌面级小型设备的侧装工位，比如终端打印设备的辅助模块挂载、嵌入式二维码扫描模块的固定安装、小型人机交互触摸屏的支撑固定，尤其适合采用2020铝型材搭建的小型实验装置、桌面测试工装、轻型自动化设备的外延组件安装场景。

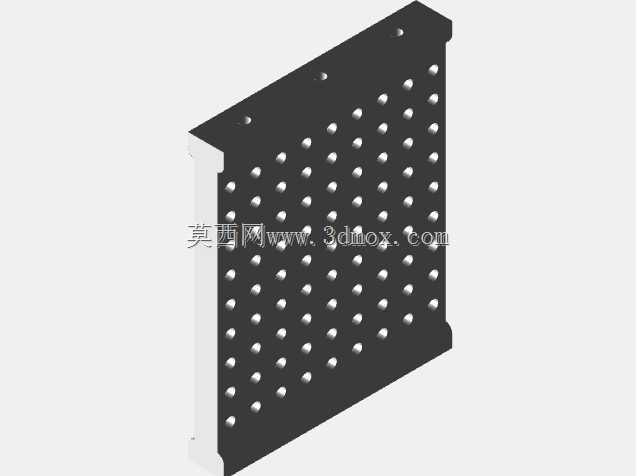

　　支架的主体结构采用L型折弯成型设计，垂直于铝型材安装面的支撑板上预留了规则排布的安装孔位，孔位间距匹配常用小型电子模块的通用安装尺寸，不需要额外制作转接板就能直接固定对应组件；与铝型材贴合的安装边则做了适配T型槽螺母的让位设计，安装时只需要将T型螺母预先卡入型材槽内，对齐支架安装孔后锁紧螺丝即可完成固定，整个装配过程不需要复杂工装，单人即可快速完成操作。设计过程中重点考虑了安装后的受力稳定性，支撑板的折弯边做了合理的翻边高度控制，既保证挂载1kg以内的小型组件时不会出现形变翘曲，也不会因为翻边过高占用过多的设备内部安装空间；安装孔位采用等间距阵列排布，覆盖了市面上多数主流小型功能模块的安装孔距范围，比如常用的UART接口条码扫描模块、一维二维一体式扫描模组、2.4英寸级别的小型HMI触摸屏，都能直接找到对应的安装孔位完成固定，不需要现场重新钻孔。

　　从安装边界来看，支架与铝型材贴合的安装边宽度完全匹配2020型材的正面槽位宽度，安装后不会突出型材侧边，不会影响型材相邻面的其他组件安装；支撑板的有效安装区域尺寸经过反复校核，在保证足够安装面积的前提下，控制了整体外伸长度，避免外伸过长导致支架受力后出现震颤，影响挂载组件的使用精度，比如扫描模块安装后如果支架震颤，会直接影响扫码识别的成功率，触摸屏安装后如果支架刚性不足，会导致触控操作时屏幕晃动影响操作体验。

　　这类支架的结构设计没有多余的冗余结构，所有折弯角度、孔位位置都经过实际装配验证，既可以用于单根型材的侧面组件挂载，也可以用于两根型材垂直交接位置的角部加强支撑，同时承担组件安装和型材框架角部加固的作用，在小型设备的铝型材框架搭建中，能够减少专用角件的使用数量，降低整体物料成本。实际选型使用时，只需要确认挂载组件的安装孔距在支架的孔位覆盖范围内，同时组件重量不超过支架的额定承载上限，就可以直接选用，不需要单独做定制化的支架设计，能够大幅缩短小型设备的结构设计周期，减少非标加工件的数量，提升设备的装配一致性。
