Arduino Mega开发板专用防护收纳盒结构

　　做开源硬件项目调试的时候，很多工程师都遇到过开发板裸露在外的问题——引脚误碰短路、桌面焊渣掉在板上烧元件、搬移的时候接口被扯松，尤其是Arduino Mega这类引脚多、板型尺寸偏大的开发板，没有合适的外壳，实验室调试、小批量原型交付的时候总容易出状况。这个外壳结构就是针对这类场景做的适配，首先要解决的就是板体的固定问题，内部做了对应Mega板安装孔位的限位柱，不用额外打胶或者扎带，板体卡入之后就能牢牢固定，不会在盒内晃动，同时预留了所有外接接口的对位开口，包括USB下载口、电源接口、排针引出位，装盒之后不用拆壳就能完成程序烧录、外接传感器接线、电源接入这些常规操作，不会因为加了外壳影响开发调试的效率。

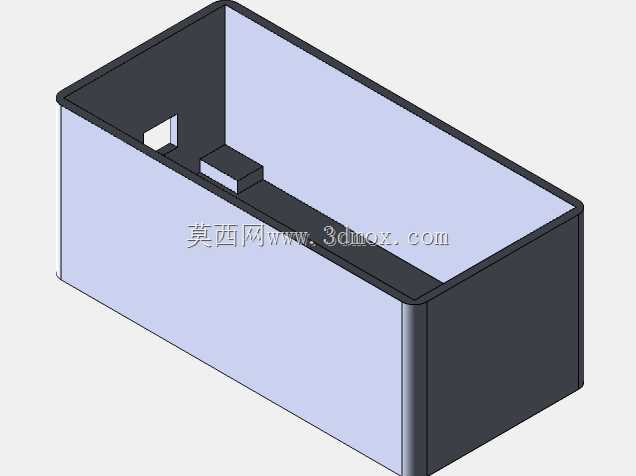

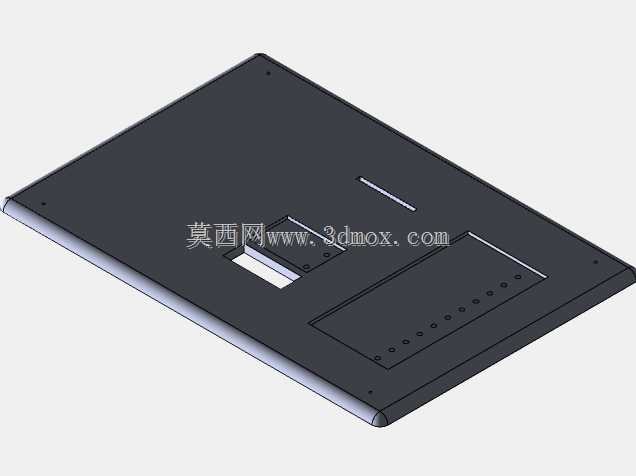

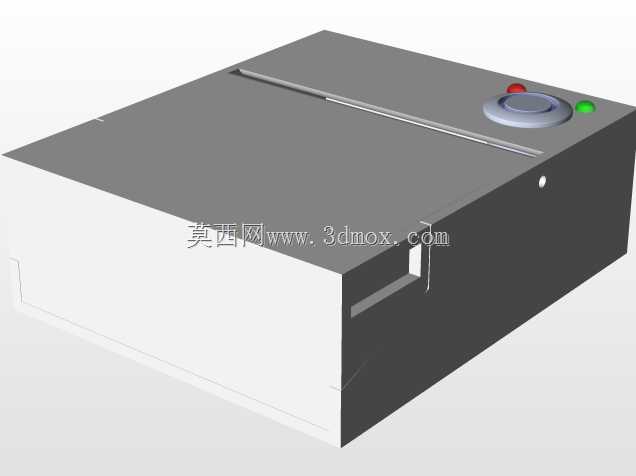

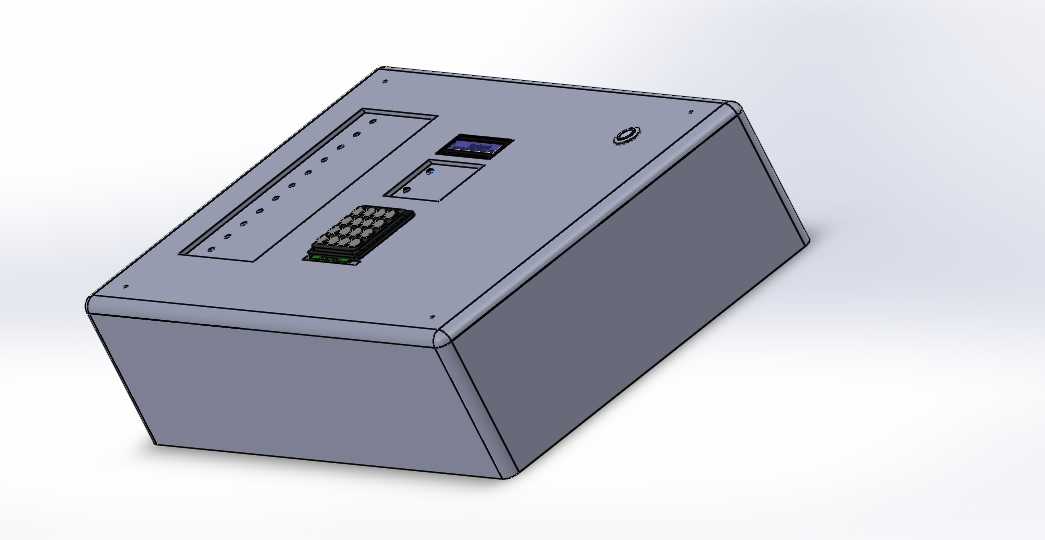

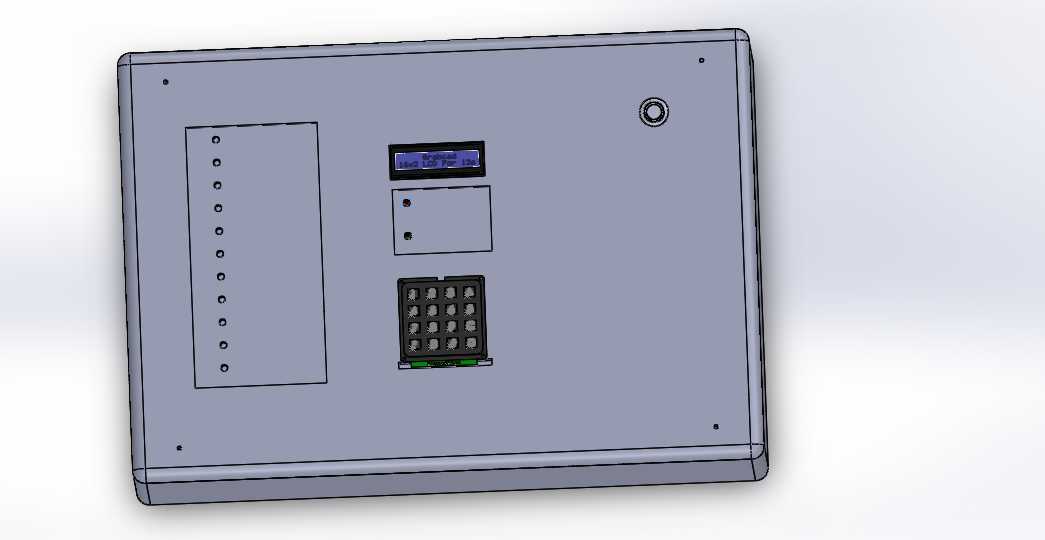

　　从设计思路上来说，这个外壳没有做多余的花哨结构，整体采用分体式上下盖设计，上盖和下盒通过侧边的卡扣配合，不需要额外的螺丝紧固件，拆装的时候直接扣合就能完成，日常需要更换开发板或者调整板上跳线的时候，徒手就能拆开，比螺丝固定的结构省很多事。上盖表面做了对应功能区域的开口预留，比如板载复位键的位置开了对应大小的按压孔，不用开盖就能按到复位键；如果用户加装了小型OLED显示屏、矩阵按键这类外接模块，上盖的预留位刚好能把这些操作、显示区域露出来，不用自己再二次切割外壳。盒体的边角做了圆角过渡，没有尖锐的直角，一方面是3D打印的时候能减少支撑用量，打印完成之后不用花太多时间打磨毛边，另一方面日常拿取的时候也不会刮手，放在桌面或者设备机柜里也不会刮蹭其他线材。

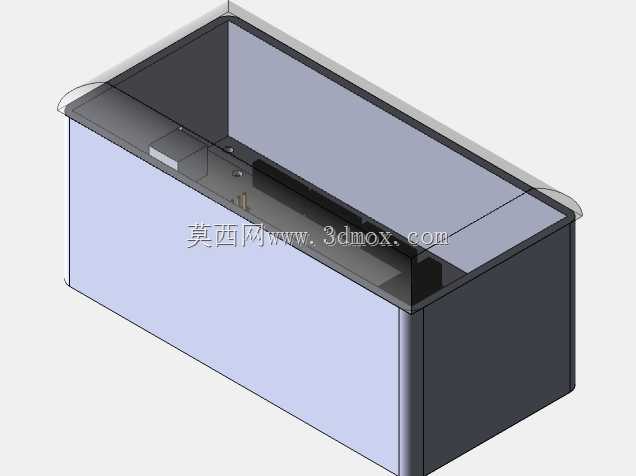

　　安装边界这块，内部腔体尺寸完全匹配Arduino Mega的标准板型尺寸，长宽方向留了0.2mm的装配间隙，不管是正版板还是国产兼容板都能顺利装入，不会出现卡滞或者装进去晃荡的情况；深度方向预留了板上插排针之后的高度空间，就算板上已经焊好了排针，也能顺利盖合上盖，不会出现压到排针导致短路的问题。盒体的壁厚做了2mm的均匀厚度，不管是用PLA还是ABS材料3D打印，都能保证足够的结构强度，日常轻微磕碰不会开裂，同时壁厚均匀也能减少打印过程中的翘曲变形，打印成功率更高。

　　实际应用场景里，这类外壳不光能用于实验室的原型开发调试，学生做电子设计竞赛、开源硬件项目展示的时候，装了这个外壳的作品整体整洁度会提升很多，不会露出杂乱的板件和焊点；小批量做创意硬件产品的时候，这个外壳结构也能直接作为初代产品的防护壳体使用，不用重新开模，直接3D打印就能快速交付，能省下不少前期开模的成本和时间。另外盒体侧面做了防滑的细纹结构，手上有汗的时候拿取也不会打滑，上盖的锁扣位置做了加厚处理，多次拆装也不会出现卡扣断裂的问题，耐用性足够支撑日常反复调试的使用需求。考虑到开源硬件用户经常会在盒体上贴标签标注接线定义，盒体外表面做了平整的磨砂面处理，贴标签的时候不会因为表面有凹凸纹路导致标签翘边，手写标记也不容易被蹭掉。
