开源球形自主移动机器人机械结构设计

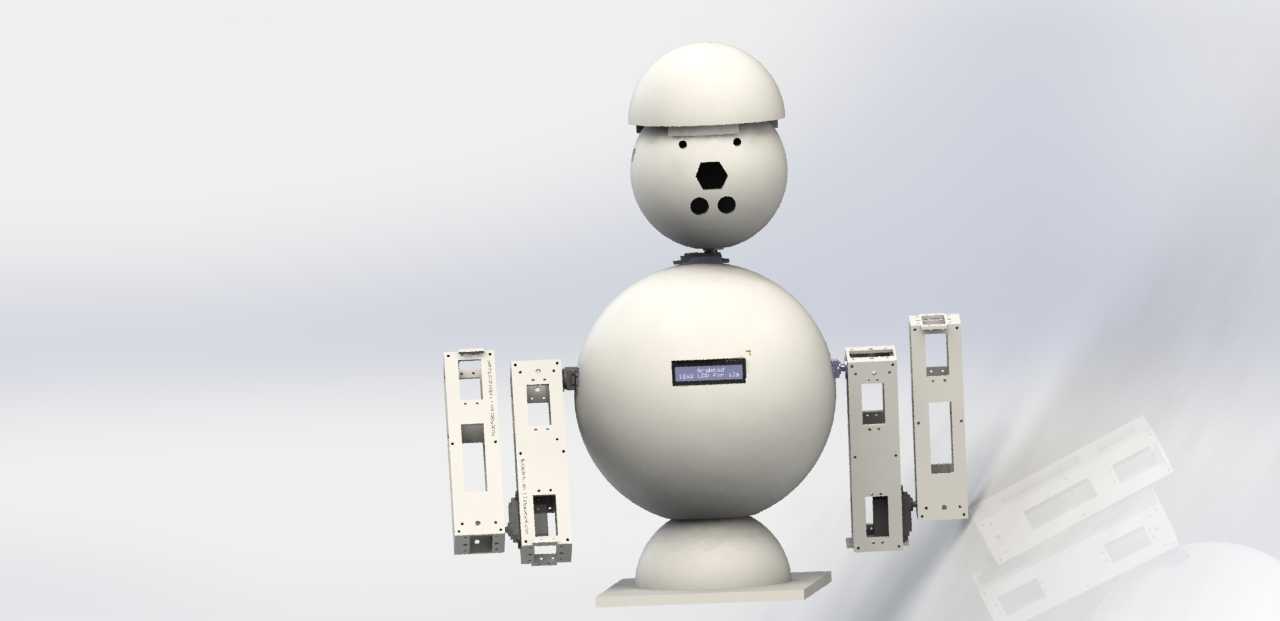

　　这款球形自主移动机器人的机械结构设计，核心围绕低门槛开源硬件生态搭建，适配Arduino与树莓派两类主流开源控制板的安装布局，整体采用分段式球形壳体拼接结构，头部、躯干、肢体模块独立拆分，既方便内部电子元器件的走线排布，也预留了传感器、执行器的扩展安装位。从实际应用场景来看，这类结构可用于高校机械创新教学实训、青少年机器人科普实践，也可作为二次开发的基础载体，拓展环境巡检、人机交互等细分功能。

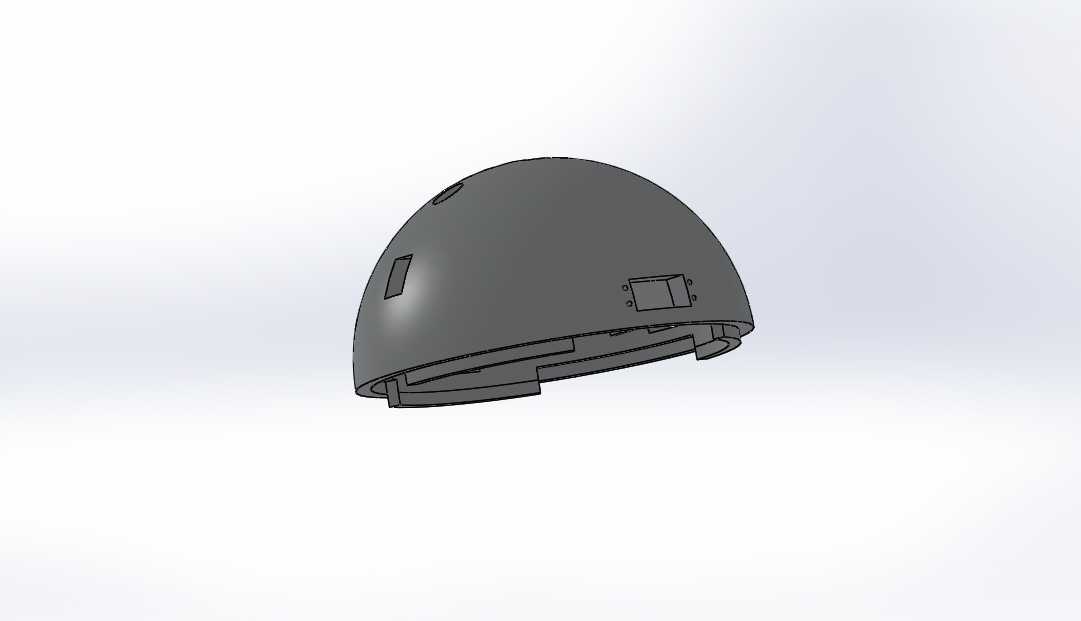

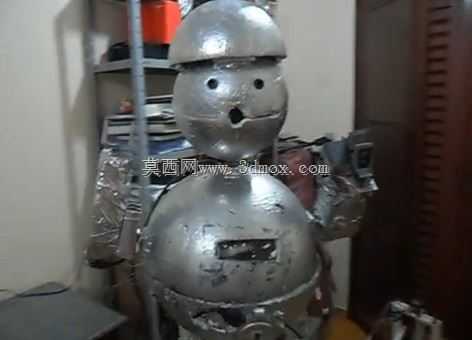

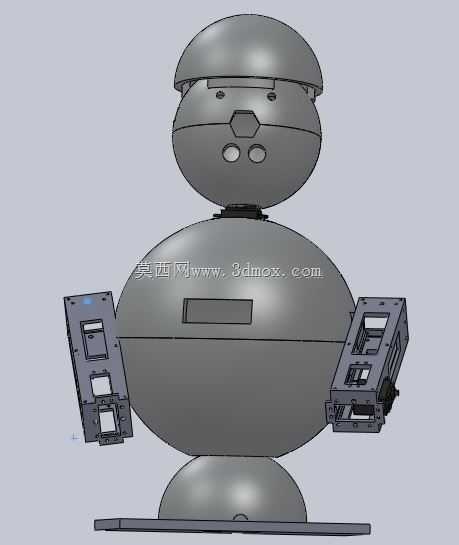

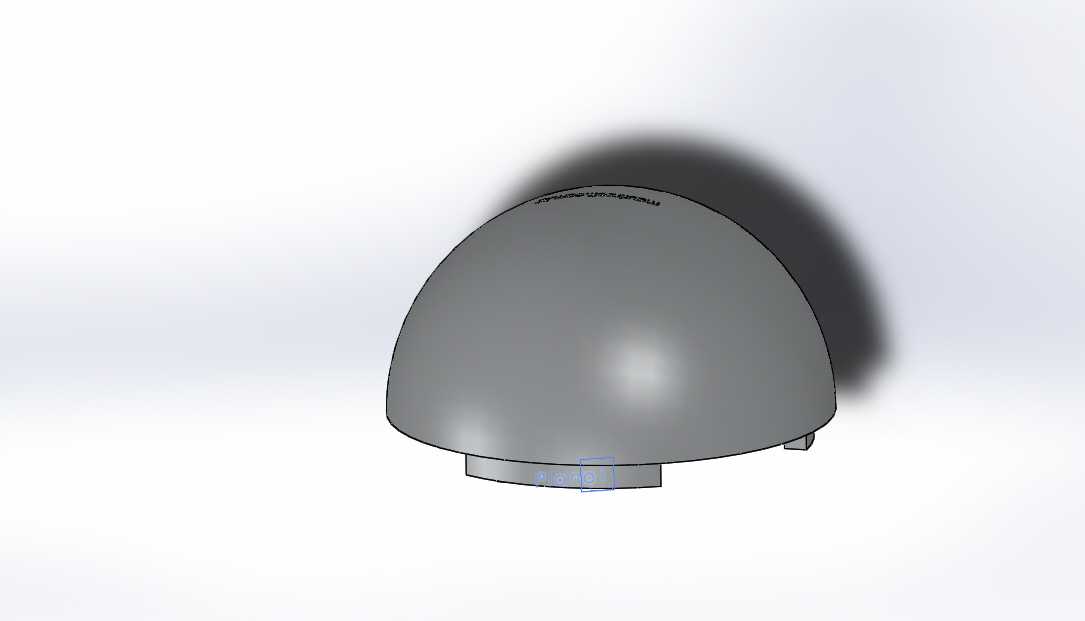

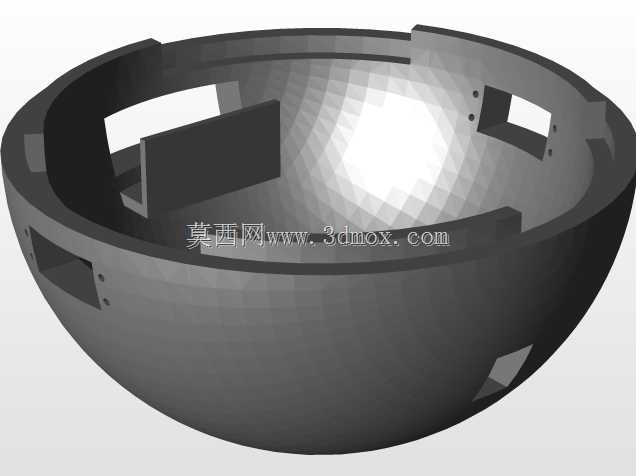

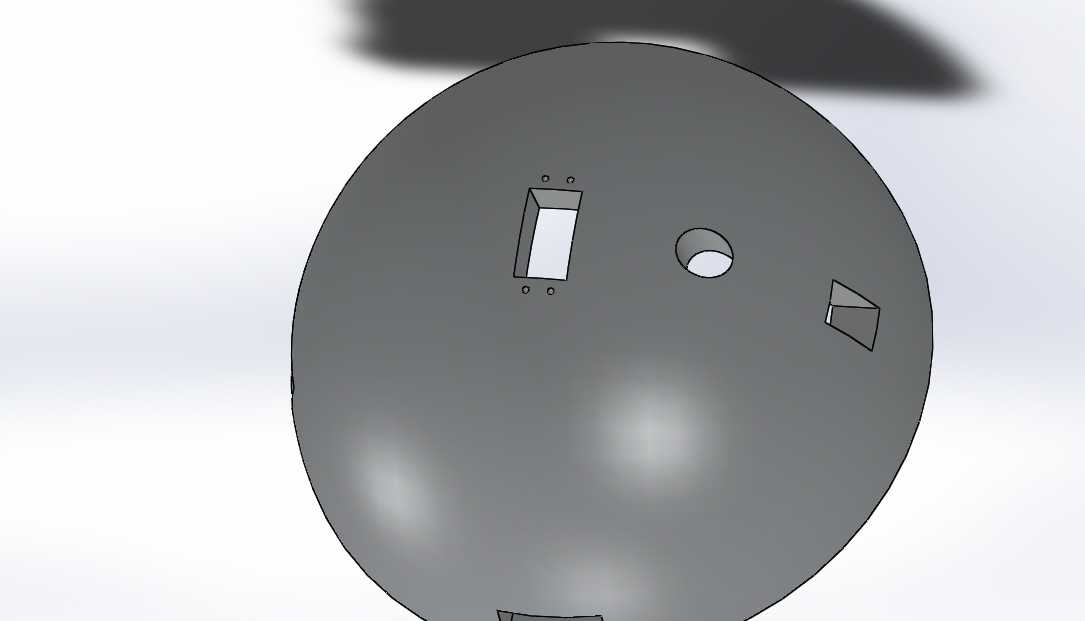

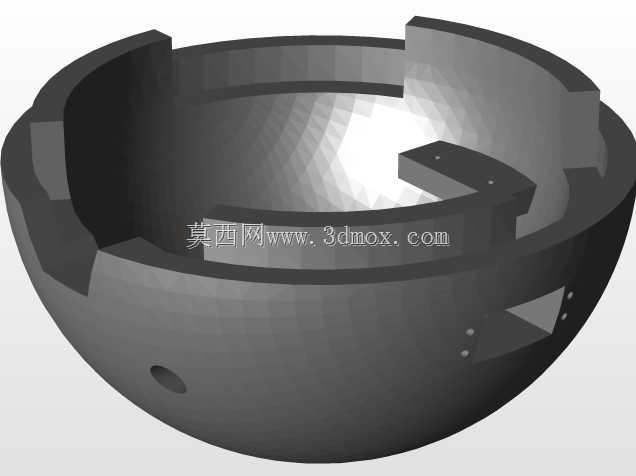

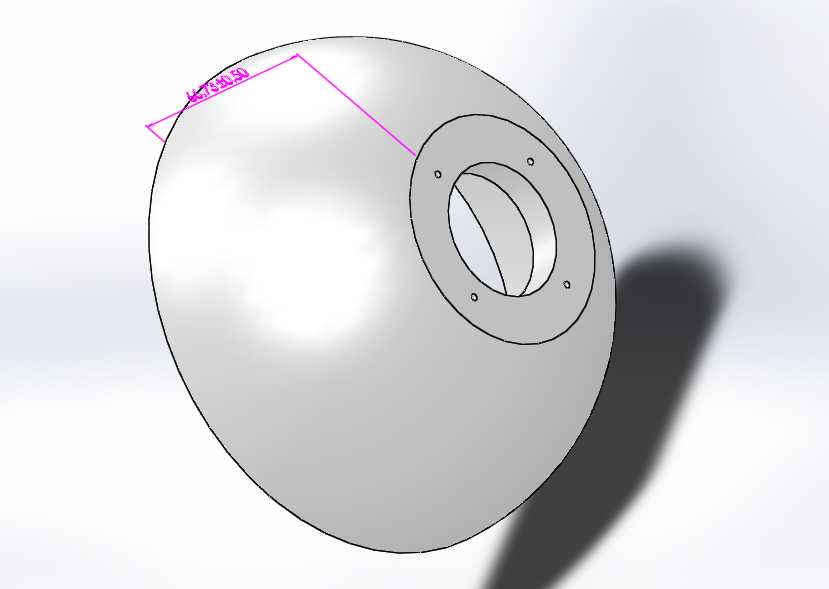

　　设计思路上优先考虑加工与装配的便捷性，壳体采用薄金属板材冲压成型后焊接拼接的工艺路线，所有拼接缝处预留定位止口，降低现场装配的对位难度，头部壳体开设两个圆形视觉传感器安装孔、一个圆形发声模块开孔，躯干正面预留矩形显示屏安装槽，无需额外二次打孔即可完成常规交互组件的装配。肢体部分采用多段铰接结构，关节处预留舵机安装腔，走线从壳体内部空腔贯通，避免线路外露造成的拉扯磨损。

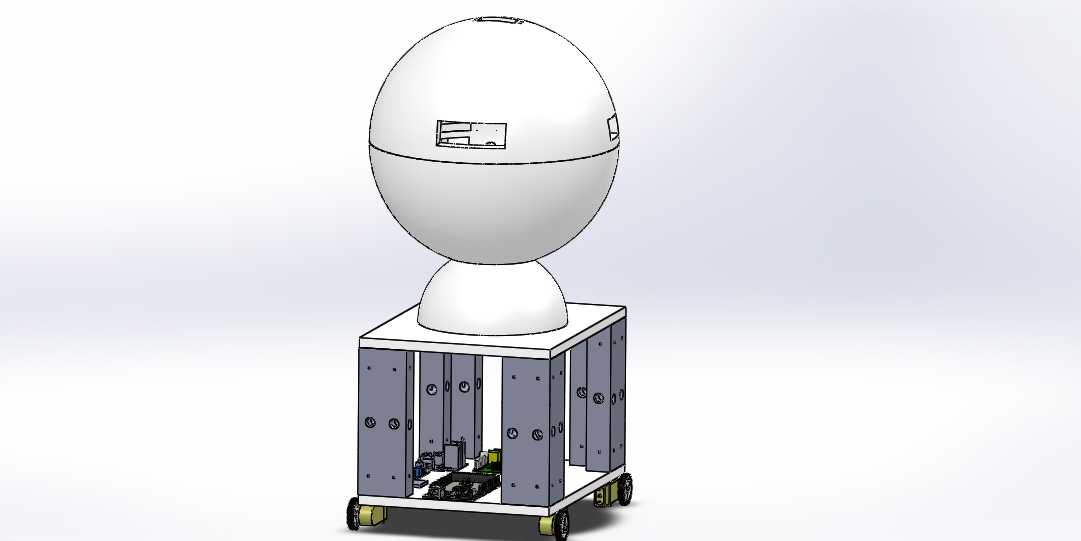

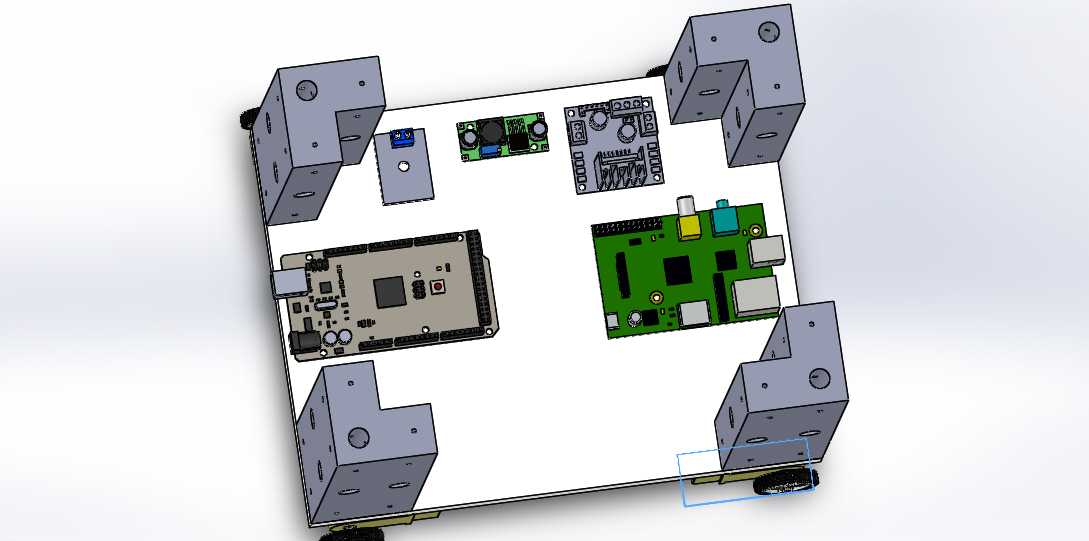

　　从安装边界来看，整体球形躯干的外径控制在350mm范围内，头部直径为180mm，整机直立状态总高度为620mm，底部支撑面的投影直径为380mm，内部空腔预留的控制板安装位尺寸适配标准Arduino Uno板与树莓派4B板型，电源仓可容纳3节18650电池组的安装空间，所有安装孔位均采用标准M3螺纹规格，方便使用者替换通用标准紧固件。

　　功能特性层面，该结构的重心布置在球形躯干的中下位置，配合底部的配重块设计，可实现一定范围内的姿态自稳定，肢体铰接处的舵机安装位兼容9g标准舵机与MG996R大扭矩舵机，使用者可根据负载需求灵活选型。壳体表面未做额外的轻量化开孔，保证整体结构刚度的同时，也为使用者预留了自定义改装的空间，可根据实际功能需求加装红外避障传感器、超声波测距模块、蓝牙通讯模块等扩展组件，所有模块的走线均可通过壳体内部的预设线槽汇聚到主控板位置，避免线路杂乱干扰运动部件动作。

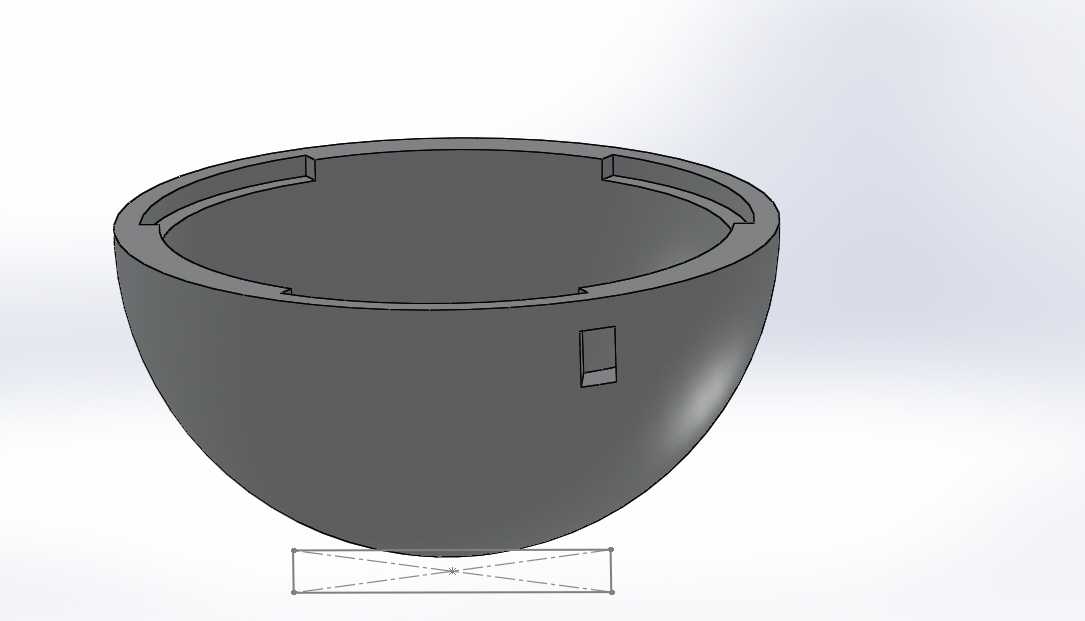

　　在实际装配过程中，需要注意头部与躯干的连接转轴的同轴度控制，转轴采用直径6mm的光轴搭配铜套润滑，减少转动过程中的卡顿阻力，躯干上下壳体的连接采用周向均匀分布的6颗M3螺丝固定，拆卸维护时无需拆解肢体部分即可直接打开躯干上盖检修内部电路。肢体与躯干的连接位置预留了过线孔，孔口做圆角钝化处理，避免穿线时刮破线材绝缘层，底部配重块采用铸铁材质，通过两颗M4螺丝固定在躯干下壳的内部凸台上，安装位置可沿竖直方向微调10mm，方便使用者根据加装的组件重量调整整机重心高度，匹配不同运动姿态下的稳定性需求。

　　这类开源结构的设计核心是降低机器人开发的机械门槛，让使用者无需从零开始设计壳体与传动结构，可直接在现有机械本体的基础上专注于控制程序与功能开发，适配教学场景下的快速原型验证需求，也适合个人爱好者进行二次创意改装，结构所有拼接部位的公差控制在±0.2mm范围内，采用普通FDM3D打印也可完成非承重部件的替换制作，进一步降低了制作与维护成本。
