多层叠层式吹塑医疗成型模具结构

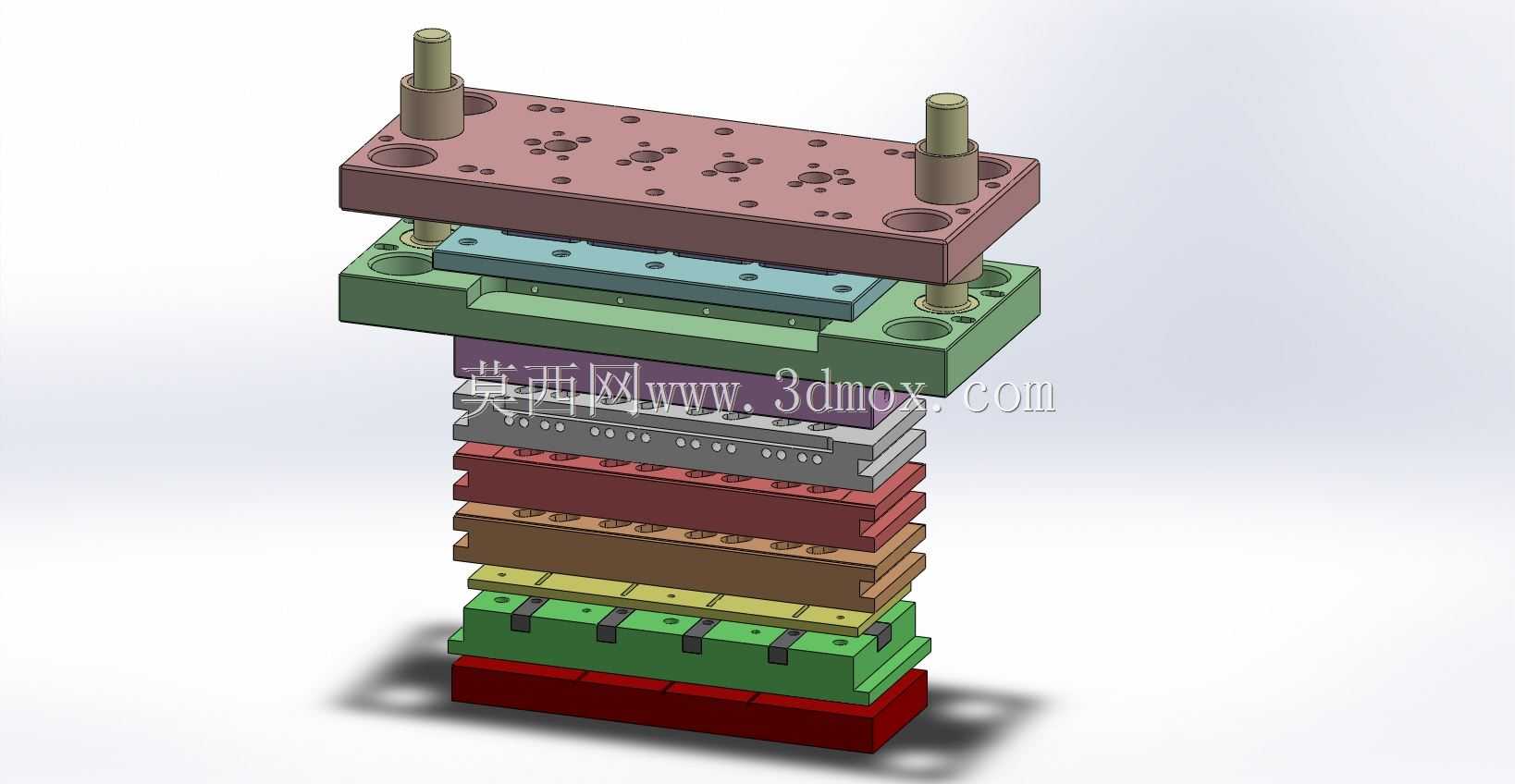

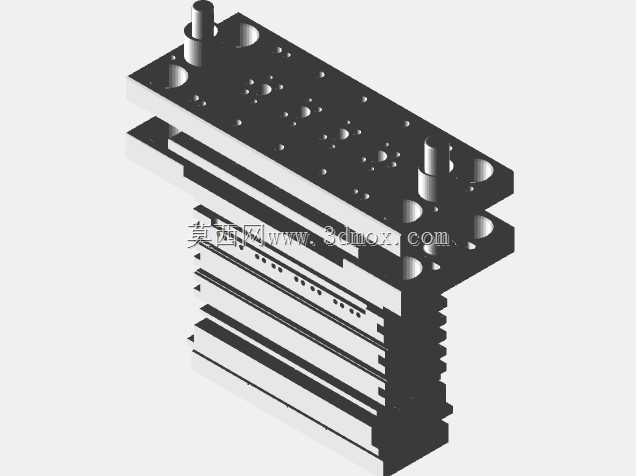

　　这套叠层结构的吹塑成型工装，主要面向医用塑料耗材的批量吹塑生产场景，适配小容量医用塑料瓶、药剂包装容器这类薄壁吹塑件的成型工序，相比常规单层吹塑模架，叠层排布的结构能在同等设备锁模行程下，将单次合模的成型型腔数量提升近一倍，适配中小规格医用包装件的规模化生产需求，能有效降低单位产品的成型能耗与设备占用时长。从结构排布来看，整套模架沿开模方向做多层板件堆叠，最上层为定模安装板，板件上预留的导柱安装孔做了沉台避让设计，导柱与各层模板的导套配合段做了分级公差匹配，靠近定模侧的配合段选用H7/f6间隙配合，保证合模初始阶段的导向顺滑性，靠近动模侧的配合段公差收紧至H6/h5，避免多层堆叠后合模终段出现位置偏移，保证各层型腔的同轴度控制在0.02mm以内，满足医用包装件的壁厚均匀性要求。

　　各层模板之间设置了独立的冷却流道接口，每层模板的流道做了独立回路设计，避免多层结构带来的冷却水温差，保证不同层型腔内的型坯冷却速率一致，减少成型件的收缩变形差异；模板之间的定位除了导柱导向外，还在每层分型面位置设置了锥面定位销，合模时锥面先于分型面贴合，抵消多层板件堆叠带来的累积公差，保证分型面的贴合间隙控制在0.01mm以内，避免吹塑过程中出现飞边问题，减少后续去飞边的人工工序，适配医用耗材的洁净生产要求。

　　从安装边界来看，整套模架的周向安装孔位间距匹配常规200吨级吹塑设备的动定模安装板尺寸，顶部伸出的导柱长度做了限位设计，开模最大行程下导柱不会脱离最下层动模板的导套，避免多层模板在开模过程中出现偏载卡滞；各层模板之间设置了定距拉板，开模时按设定顺序依次打开各层分型面，保证各层成型件能顺利脱模，不会出现型坯粘定模的问题。这套结构的设计思路核心是在不更换更大吨位成型设备的前提下，通过叠层排布提升生产效率，同时针对医用吹塑件的洁净度要求，所有模板的分型面都做了镜面抛光处理，流道转角位置做了圆弧过渡，避免物料残留，满足医用包装件的生产卫生要求；模架各层的型腔安装位做了通用化设计，可根据不同规格的药剂瓶、吹塑医疗配件更换对应型腔镶件，不需要更换整套模架，缩短换模调试时间，适配多规格小批量医用耗材的柔性生产需求。

　　在实际生产适配中，这套模架的吹气杆接口设置在定模侧的中心位置，各层型腔的吹气通道做了等长度设计，保证吹气时各型腔的气压建立时间一致，避免不同层的型坯吹胀速率差异导致的壁厚不均；动模侧的顶出机构做了分层同步顶出设计，顶出板通过连杆连接各层的顶出块，保证开模后各层成型件同步被顶出，不会出现个别层制件顶出滞后导致的变形问题。针对吹塑过程中产生的排气需求，各层分型面的排气槽深度控制在0.015mm，既能顺利排出型腔内的空气，又不会出现塑料溢边问题，排气槽的位置避开了成型件的外观面，保证成型后的医用包装件外表面无排气痕，满足外观质量要求。
