单腔贝弗尔模分芯注塑模具结构

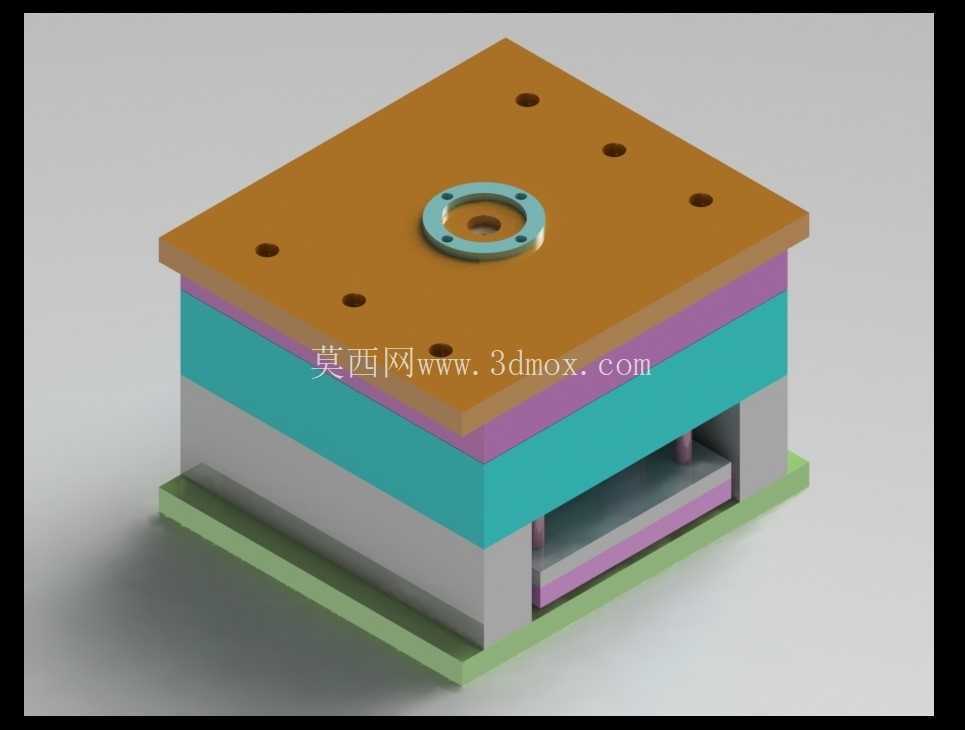

　　这套单腔分芯结构模具，主要面向小批量精密塑胶件的注塑生产场景，在通讯接插件、小型电子结构件的生产环节中，这类单腔模具往往承担打样验证、小批量定制订单的生产任务，相比多腔模具，单腔结构的进胶平衡更容易控制，成型参数调试窗口更宽，对于结构带有侧向凹凸特征的贝弗尔类塑胶件，分芯结构的设计能够在开模过程中完成侧向抽芯动作，避免塑件顶出时出现结构拉伤、变形的问题。从整体模架布局来看，这套模具采用标准的两板模基础结构叠加分层抽芯组件，从上到下依次布置了定位法兰、定模板、型腔镶件、分芯滑块组件、动模垫板、顶出空间以及模脚、底板，顶部的环形定位法兰直接匹配注塑机的定位孔安装尺寸，能够快速完成模具在注塑机定模板侧的同轴定位，法兰周边均匀布置的六个安装螺丝孔，对应不同吨位注塑机的锁模螺孔排布，安装时不需要额外加工转接板，直接锁附即可完成定模侧固定。

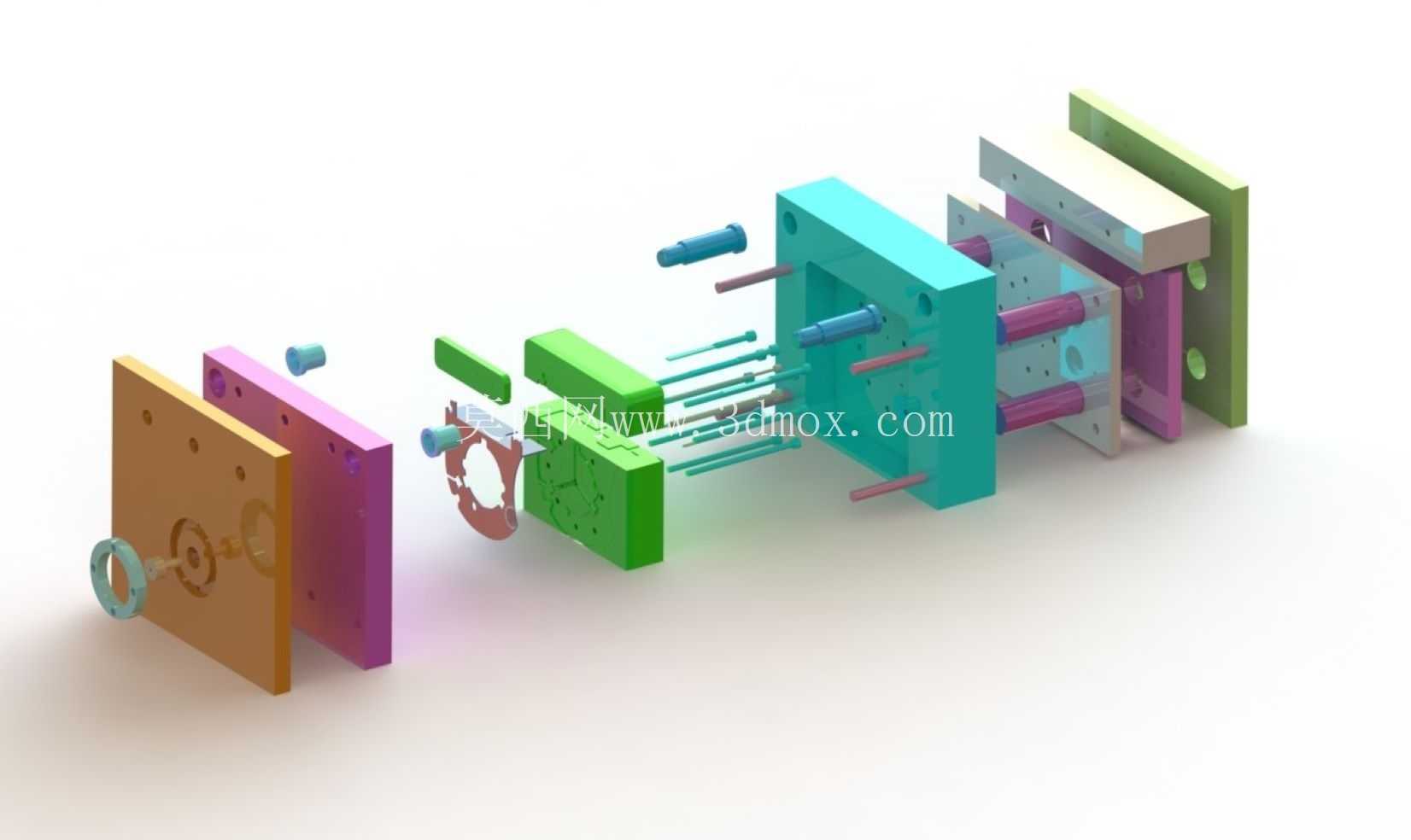

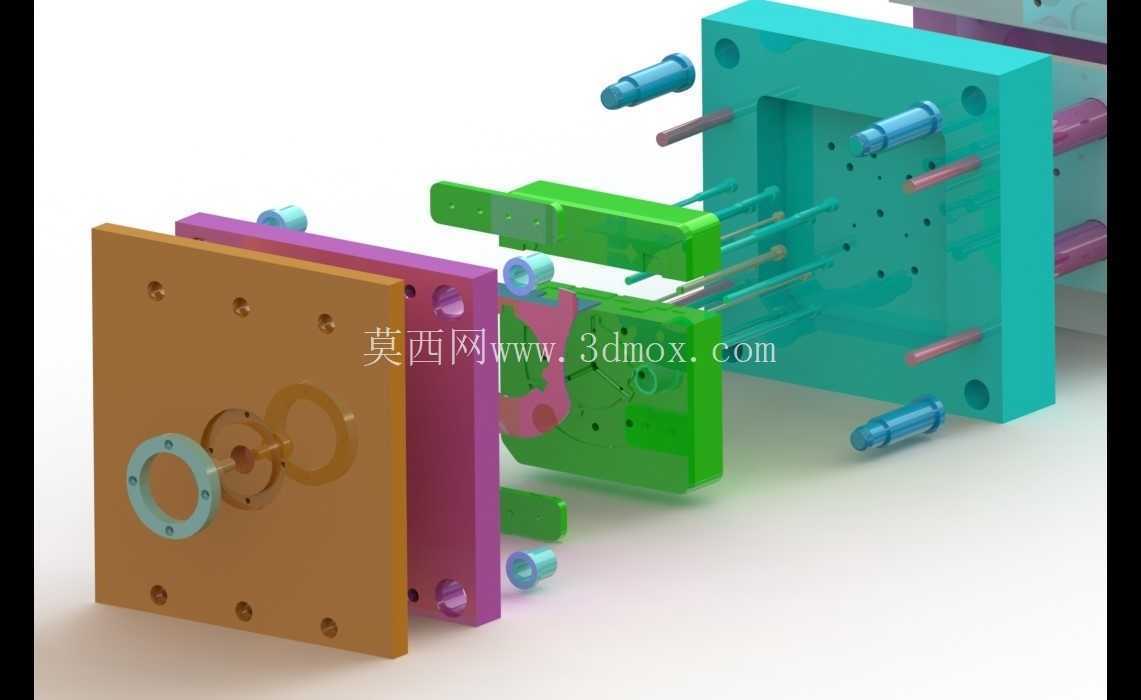

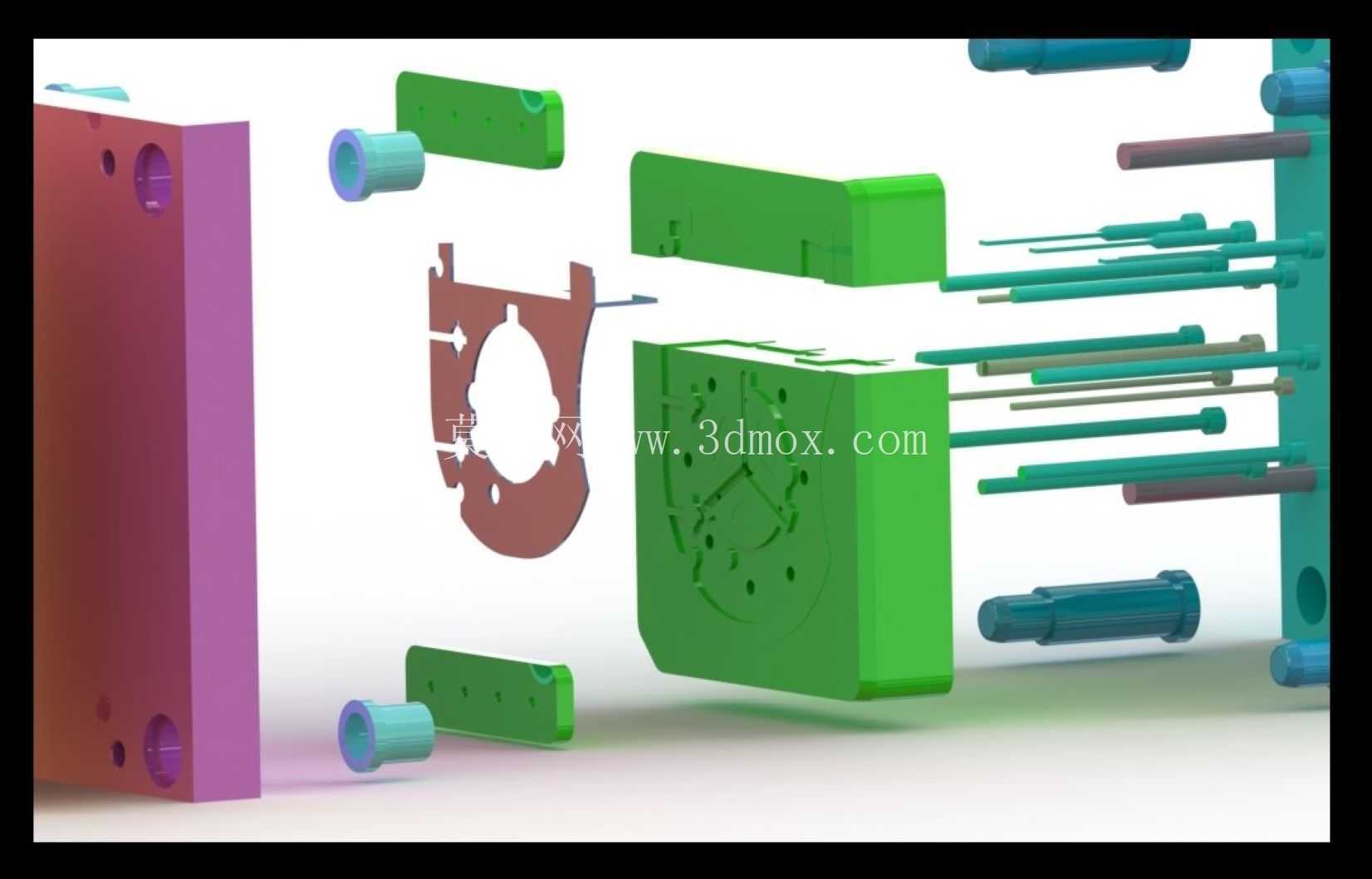

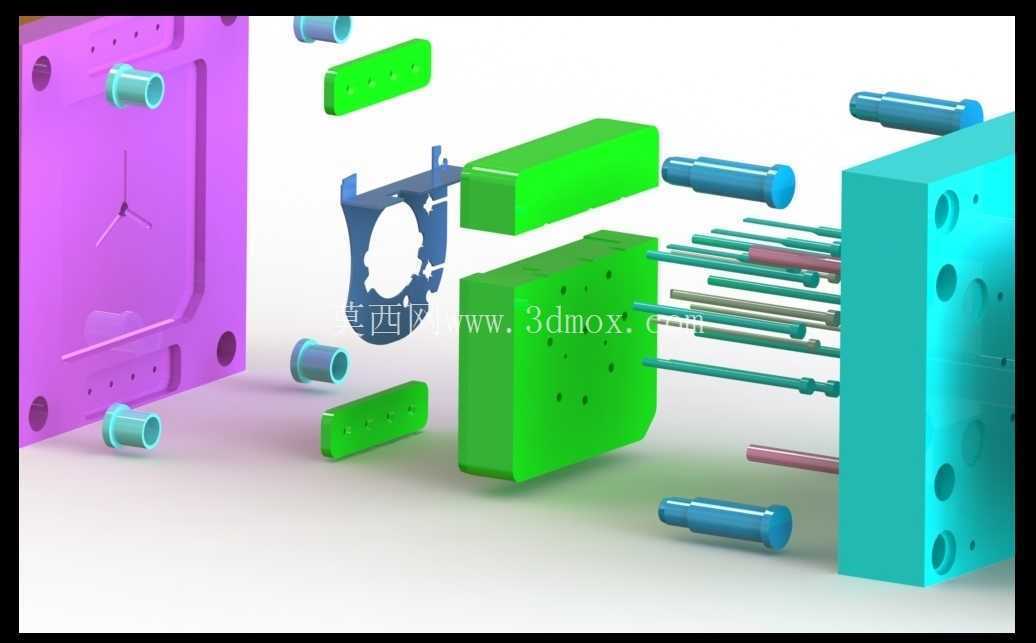

　　分芯组件是这套模具的核心功能部分，设计时将塑件的侧向倒扣特征拆分到独立的滑块镶件上，开模过程中动定模先完成主分型面的开模动作，当开模行程达到抽芯安全距离后，斜导柱带动分芯滑块向外侧滑移，完全退出塑件的侧向倒扣区域，之后顶出机构动作，将塑件从型芯上平稳顶出，整个动作顺序通过模架本身的机械结构实现，不需要额外接入液压或者气动抽芯装置，能够降低模具的制造成本，同时减少生产过程中的故障点。

　　模架的各层板件采用不同的色彩区分是三维建模阶段的常用处理方式，实际加工时不同功能的板件会根据受力情况选用不同的钢材，比如定模板、型腔镶件直接接触高温熔融塑胶，会选用抛光性能好、热处理变形小的模具钢，模脚、底板这类受力结构件则可以选用成本更低的中碳钢，在保证结构强度的前提下控制整体制造成本。安装边界方面，这套模具的整体长宽尺寸适配120吨到160吨的卧式注塑机，开模行程预留了足够的取件空间，生产时操作人员或者机械手可以从分型面侧面顺利取出成型后的塑件，不会和模具的外露结构发生干涉。

　　进胶点设置在塑件的中心位置，对应顶部法兰的中心开孔，熔融塑胶从主流道进入后直接填充到型腔内部，流动距离短，成型时的注射压力损失小，能够有效降低塑件的内应力，减少后续使用过程中出现翘曲变形的概率。冷却水路的布置沿着型腔和分芯滑块的轮廓排布，保证成型过程中模具各个区域的温度均匀，避免出现局部温度过高导致的塑件收缩不均问题，水路的接头全部设置在模具的后侧，和注塑机的冷却水塔管路连接时不会和操作侧的取件动作产生干涉。顶出机构采用均匀分布的顶针布局，顶针位置全部选在塑件的加强筋、侧壁边缘等结构强度较高的位置，顶出时受力均匀，不会在塑件表面留下明显的顶出痕迹，也不会因为局部受力过大导致塑件顶穿、发白的缺陷。这套模具的分芯结构设计还预留了一定的修模余量，如果后续塑件的侧向特征尺寸需要调整，只需要更换对应的滑块镶件即可，不需要整体重做模架，能够降低后续产品迭代时的模具改造成本，对于小批量定制化的塑胶件生产来说，这种模块化的分芯设计能够大幅缩短模具的修改周期，快速响应产品的设计变更需求。
