PainPod Lite大号电极片支撑托盘

在门诊理疗科、社区康复中心以及家庭经皮神经电刺激治疗场景中，便携式TENS治疗仪的使用频率极高，这类设备通过电极片向体表输出低频脉冲电流，实现镇痛、促进局部循环的作用，但多数便携款设备出厂时并未配套电极片的固定收纳支撑结构，临床使用中常出现电极片导线拉扯移位、电极片存放时粘胶面沾附灰尘失效、外出携带时电极片与其他物品挤压变形的问题，直接影响治疗的连续性与电极片的使用寿命。本次设计的支撑托盘，正是针对PainPod Lite这款便携式TENS治疗仪的大号电极片使用痛点开发的专属适配结构，从实际使用的安装边界、操作习惯出发完成结构建模，适配日常理疗、外出随诊、家庭康复等多场景的使用需求。

从设备实际用途来看，该托盘核心承担两个维度的功能：其一为治疗过程中的电极片定位支撑，使用时可将大号电极片卡合在托盘的定位槽内，依托托盘的刚性结构抵消导线牵拉的外力，避免患者活动时电极片偏移预设的治疗穴位位置，保证电刺激的作用区域精准，减少因电极移位导致的局部刺痛感或者治疗效果打折扣的问题；其二为非使用状态下的电极片收纳承托，电极片使用后可直接放置在托盘的贴合平面上，避免粘胶面直接接触桌面、收纳包内的其他杂物，延长粘胶层的使用寿命，同时规整收纳电极片与连接导线，避免导线反复弯折出现线芯断裂的故障。

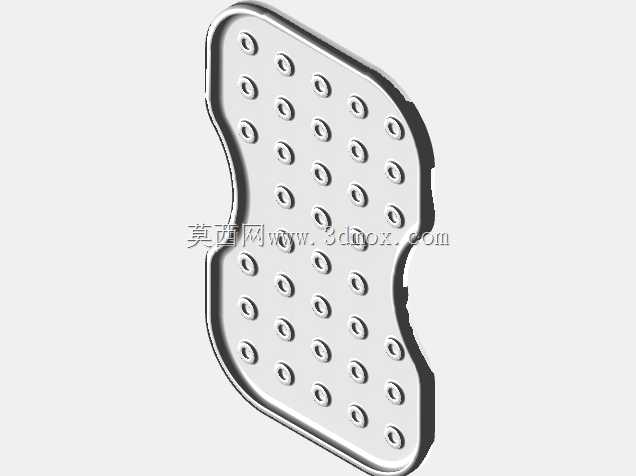

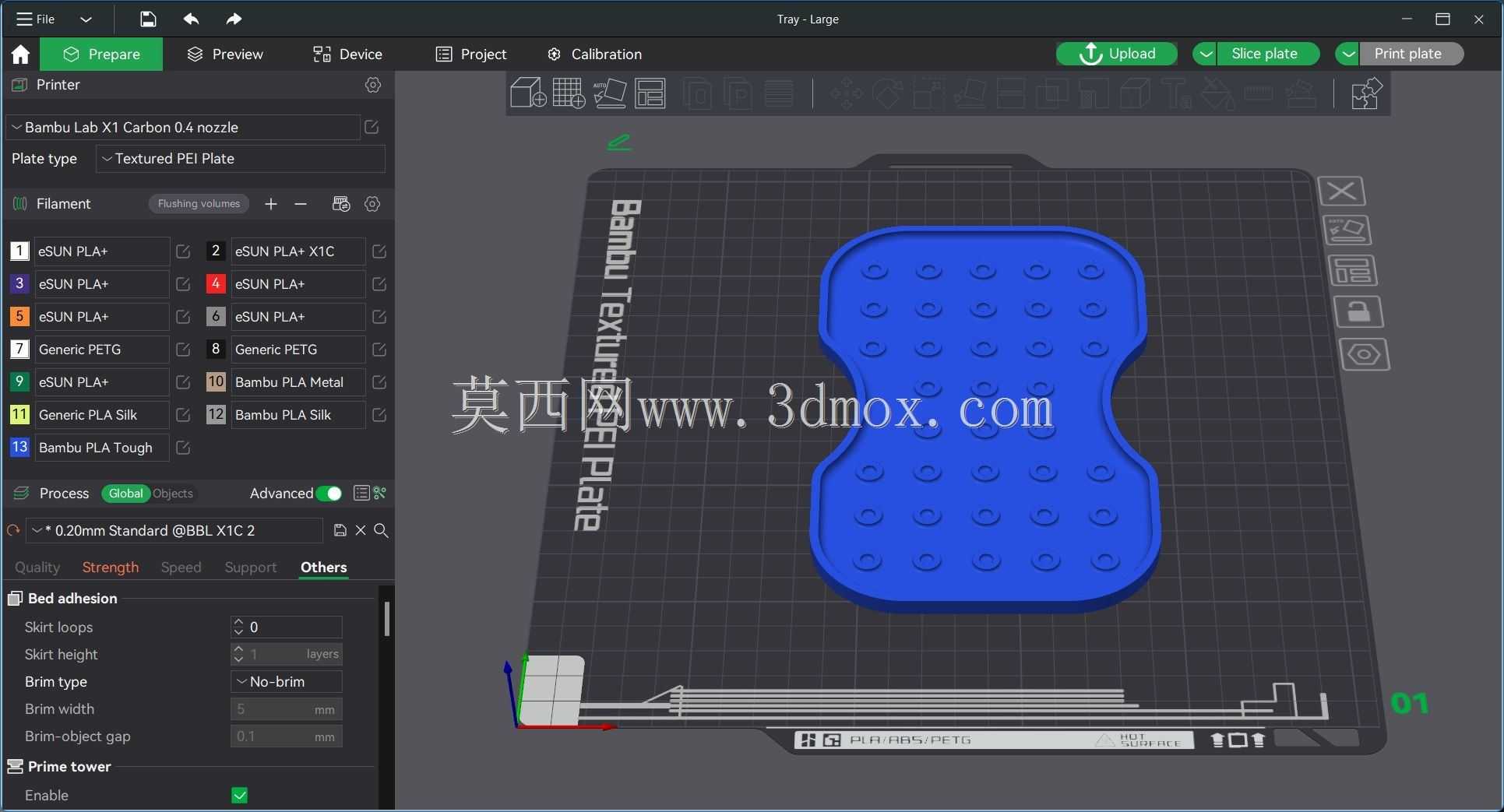

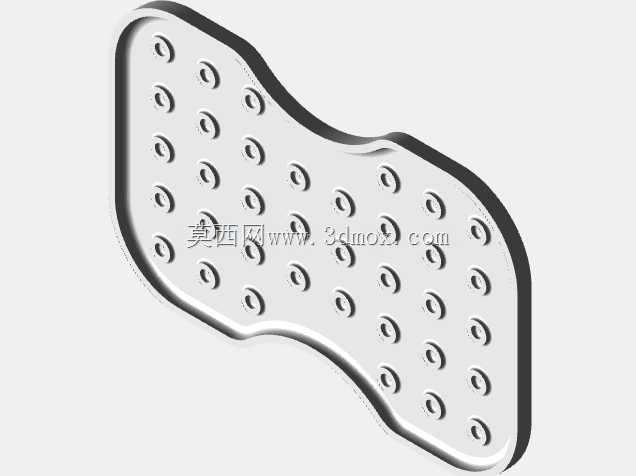

产品功能特性的设计完全围绕临床使用的实际需求展开，整体采用无支撑打印的结构设计，打印完成后无需额外去除支撑结构，不会在与电极片接触的表面留下支撑痕迹，保证接触面的平整度，避免硌伤电极片粘胶层或者刮蹭患者皮肤。托盘边缘做了R1.5的圆角过渡，没有尖锐棱角，手持移动或者放置在治疗台面上时不会划伤操作人员或者刮坏治疗床的皮革面层。定位槽的深度设置为1.2mm，刚好卡入大号电极片的边缘，既不会因为槽过深导致电极片取放困难，也不会因为槽过浅导致固定失效，电极片放入后可实现单手取放，操作时无需双手配合，适合理疗科医护人员高频次操作的使用节奏。托盘底部设置了0.8mm厚的网格加强筋，在保证整体结构刚性的前提下尽可能降低耗材用量，同时减少打印过程中的翘曲风险，适配桌面级FDM3D打印机的加工能力。

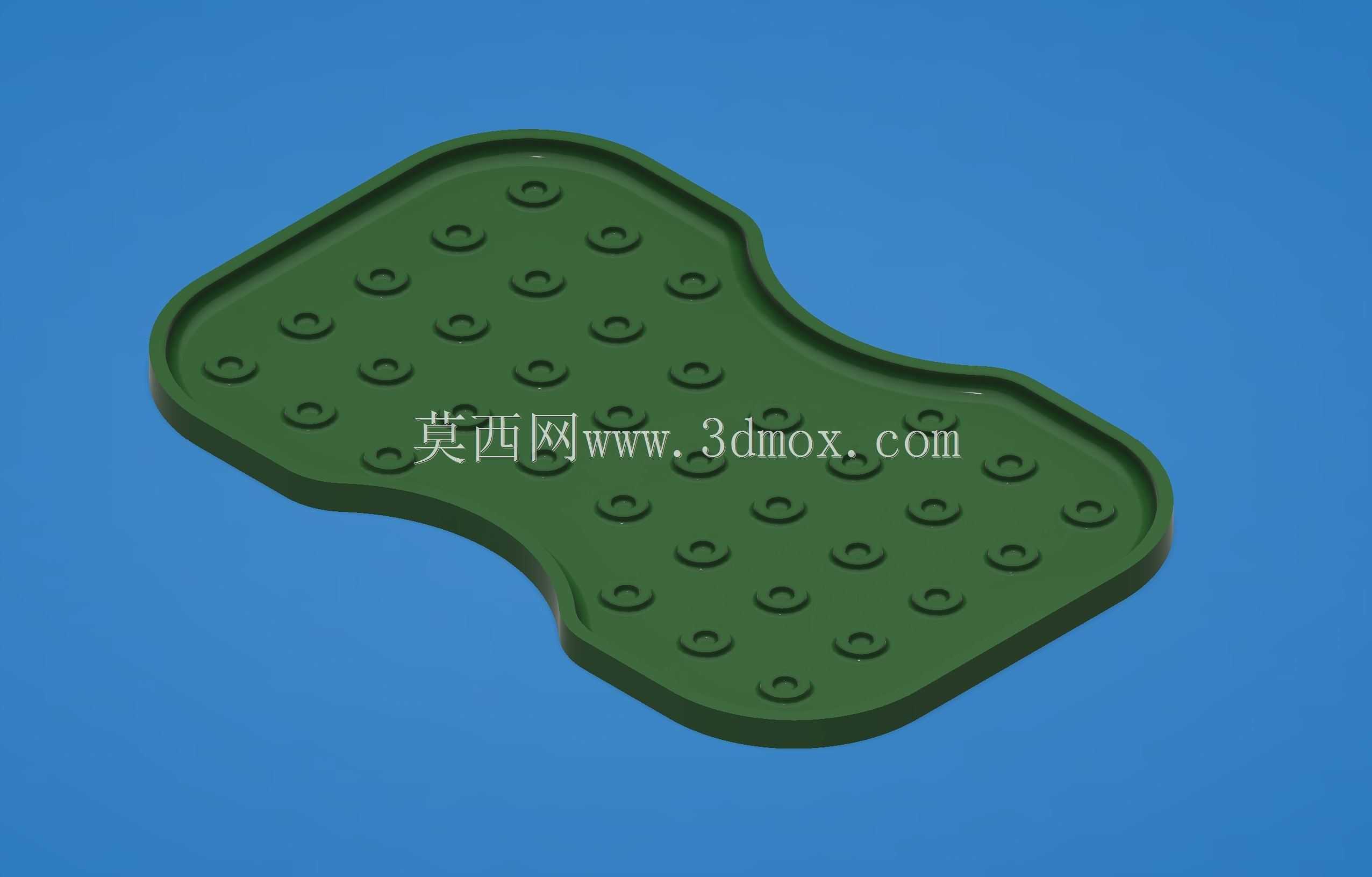

设计思路上完全摒弃了冗余的装饰性结构，所有结构特征都服务于功能需求。首先通过逆向测绘获取PainPod Lite大号电极片的实际轮廓尺寸，确定电极片的长宽为120mm*80mm，厚度为2.2mm，粘胶面为平整的柔性硅胶层，因此托盘的承托面设计为与电极片背面完全贴合的平面，平面度公差控制在0.2mm以内，保证电极片放置后不会出现局部悬空导致的粘胶层受力不均。考虑到使用场景中可能存在少量耦合剂残留的情况，托盘承托面的四个角落设置了直径2mm的溢液孔，残留的耦合剂可以通过溢液孔流出，不会积存在托盘内腐蚀电极片的导电层。托盘的侧边设置了导线卡槽，卡槽宽度为3mm，刚好卡入电极片的连接导线，导线卡入后可以预留10mm的活动余量，避免导线与电极片连接的根部因为反复弯折出现断路。安装边界方面，托盘的整体外形尺寸控制在130mm*90mm*8mm，既可以平稳放置在宽度150mm的治疗仪便携收纳包的隔层内，也可以通过背面的背胶粘贴在治疗仪主机的侧面，不会额外占用过多的收纳空间，适配现有PainPod Lite设备的所有原装收纳配件，无需额外更换收纳包即可使用。

从结构强度验证的角度来看，托盘采用PLA材质打印时，层厚0.2mm、填充率15%的参数下，整体可承受15N的垂直压力而不发生塑性变形，完全满足日常使用中手持、放置、卡合电极片的受力需求，即使不小心从1m高的治疗台面掉落，也不会出现开裂或者定位槽变形的问题。针对临床使用中的消毒需求，托盘的表面没有复杂的凹凸纹理，使用75%医用酒精擦拭即可完成表面消毒，不会残留消毒死角，符合门诊理疗场景的院感要求。不同于通用型的电极片收纳结构，该托盘完全匹配PainPod Lite大号电极片的轮廓，不会出现通用托盘中电极片晃动、移位的问题，针对这款设备的适配性远高于市面上的通用收纳配件，能够切实解决一线使用中的实际痛点。
